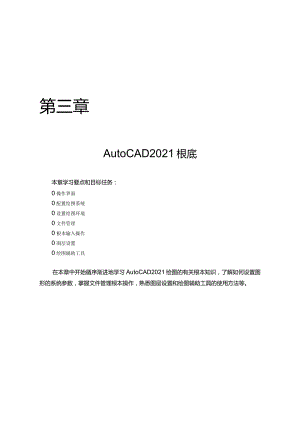

第三章AutoCAD2021根底本章学习要点和目标任务：0操作界面0配置绘图系统0设置绘图环境0文件管理0根本输入操作0图层设置0绘图辅助工具在本章中开始循序渐进地学习AutoCAD2021绘图的有关根本知识，了解如何设置图形的系统参数，掌握文件管理根本操作，熟悉图层设置和绘图辅助工具的使用方法等。+ZlZ¾/-RlZJK*l操作界面AUtOCAD的操作界面是AUtOCAD显示、编辑图形的区域。启动AUlOCAD2021后的默认界面如图1-1所示，这个界面是AUtoCAD2021以后出现的新界面风格，为了便于学习和使用过AUtoCAD2021及以前版本的读者学习本书，下面采用AUtoCAD经典风格的界面进行介绍。三A9S（?/e1»IOiiEX（o）9m/«?jgfi（c/»（v）：_ToP正Sft£JSML皿国度巴巴Fk宣L丁系一小针kXT¾以图1-1AutoCAD2021的默认界面具体的转换方法是：单击界面左上角的“工作空间"按钮，翻开“工作空间选择菜单，从中选择“AinoCAD经典"选项，如图1-2所示，系统转换到AUtOCAD经典界面，如图1-3所示。一个完整的AUtOCAD经典操作界面包括标题栏、绘图区、坐标系图标、菜单栏、工具栏、命令行窗口、布局标签、状态栏和滚动条等。标题栏在AUtoCAD2021中文版绘图窗口的最上端是标题栏。在标题栏中，显示了系统当前正在运行的应用程序（AInoCAD2021和用户正在使用的图形文件）。在用户第一次启动AutoCAD时,在AinoCAD2021绘图窗口的标题栏中，将显示AutoCAD2021在启动时创立并翻开的图形文件的名称DrawingLdwg,如图1-4所示。标率栏图1-4启动AutoCAD时的标题栏绘图区绘图区是指标题栏下方的大片空白区域，绘图区域是用户使用AutoCAD2021绘制图形的区域，设计图形的主要工作都是在绘图区域中完成的。在绘图区域中，还有一个作用类似光标的十字线，其交点反映了光标在当前坐标系中的位置.°在AutoCAD2021中，将该十字线称为光标，AUtoCAD通过光标显示当前点的位置。十字线的方向与当前用户坐标系的X和Y轴方向平行，十字线的长度默认为屏幕大小的5%。1 .修改图形窗口中十字光标的大小光标的长度默认为屏幕大小的5%,用户可以根据绘图的实际需要更改大小。改变光标大小的方法如下。在绘图窗口中选择菜单栏中的“工具/选项"命令，将弹出“选项”对话框。翻开“显示”选项卡，在“十字光标大小"文本框中直接输入数值，或者拖动编辑框后的滑块，即可对十字光标的大小进行调整，如图1-5所示。图1-5“选项”对话框中的“显示”选项卡此外，还可以通过设置系统变量CURSoRSlZE的值，实现对其大小的更改。默认值为5%。2 .修改绘图窗口的颜色在默认情况下，AutoCAD2021的绘图窗口是黑色背景、白色线条，这不符合大多数用户的习惯,因此修改绘图窗口颜色是大多数用户都需要进行的操作。修改绘图窗口颜色的步骤如下。(1)在如图1-5所示的选项卡中单击“窗口元素”区域中的“颜色按钮，翻开如图1-6所示的“图形窗口颜色"对话框。图1-6”图形窗口颜色.对话框(2)单击“图形窗口颜色”对话框中"颜色”字样下边的下拉箭头，在翻开的下拉列表中选择需要的窗口颜色，然后单击“应用并关闭"按钮，此时AUtOCAD2021的绘图窗口变成了窗口背景色,通常按视觉习惯选择白色为窗口颜色。坐标系图标在绘图区域的左下角，有一个箭头指向图标，称为坐标系图标，表示用户绘图时正使用的坐标系形式，坐标系图标的作用是为点的坐标确定一个参照系。根据工作需要，用户可以选择将其关闭，方法是选择“视图/显示/UCS图标/开命令，如图17所示。no囤EW三e（文口（I）Ctrl4F2图1-7“视图”菜单菜单栏菜单栏位于AutoCAD2021绘图窗口标题栏的下方，同其他Windows程序一样，AutoCAD2021的菜单也是下拉形式的,并在菜单中包含子菜单。AUlOCAD2021的菜单栏中包含12个菜单:“文件"、“编辑"、"视图"、"插入"、"格式"、“工具"、"绘图"、“标注"、“修改”、“参数"、"窗口"和“帮助，这些菜单几乎包含了AUtoCAD2021的所有绘图命令，后面的章节将围绕这些菜单展开讲述。工具栏工具栏是一组图标型工具的集合，把鼠标指针移动到某个图标上，稍停片刻即在该图标一侧显示相应的工具提示，同时在状态栏中显示对应的说明和命令名。此时，单击图标也可以启动相应命令。在默认情况下，可以看到如图18所示的绘图区顶部的“标准"、”样式"、"特性”以及"图层”工具栏和如图1-9所示的“绘图"、“修改”和“绘图次序工具栏。“标准”工具栏>yL«y«rByL<y<r 0 Stnd*rdByLwrJ - “样式”工具栏 产一 “特性”工具栏图1-8"标准"、"样式"、"特性"和"图层”工具栏q。口0GOO比R出日f飞|一“绘图”1：具栏/为乩曲鸵+2Eln六-/匚U)-Cln2件"修改”I.I!档11<Q白昌”绘图次序”工具栏图1-9"绘图”、“修改”和"绘图次序”工具栏将指针放在任一工具栏的非标题区，单击鼠标右键，系统会自动翻开单独的工具栏标签。单击某一个未在界面显示的工具栏名称，系统自动在界面翻开该工具栏。反之，关闭工具栏。工具栏可以在绘图区“浮动"，如图1-10所示。此时显示该工具栏标题，并可关闭该工具栏，用鼠标可以拖动“浮动”工具栏到图形区边界，使它变为“固定工具栏，此时该工具栏标题隐藏。也可以把“固定工具栏拖出，使它成为“浮动工具栏。在有些图标的右下角带有一个小三角，单击会翻开相应的工具栏,将指针移动到某一图标上单击,该图标就为当前图标。单击当前图标，即可执行相应命令，如图1-11所示。Xft(H (E)W(P) OV)«e(V) () M(O) IMfn MS(D) «r(N)得前M) bHZF J一巴同丁茉 rV rg ,J-IIIIIIG ;算©0节单击该二角33T4a> )345 划5. O oOOO图1-11展开工具栏图1-10“浮动”工具栏命令行窗口命令行窗口是输入命令和显示命令提示的区域，默认的命令行窗口位于绘图区下方，是假设干文本行，如图1-12所示。对于命令窗口有以下几点需要说明。eAutoCAD文4NaDra*nc.<vc目向区IiMi2)梏定第一个角点：，8g说明无效一指定第一个角点：拈定对角点：自动保存$4CzXDocuneacflal9e3*ng，'Ad»*n，9Ci：0totr、loclsectlngstnpDr<kvlnA÷:命令：取消曲令：描定对角点或(经球工)/朋国(叨)BB交(“)，第4，line指定第二个启：指定下一点或(»(U)J:指定下一玄蛾：成邦(U):指定下一点或【闭合(C)/放弃(UI】：指定下一点唬【闭合(C)/放弃5】：指定下一以瓦(回合(C)，放舁】X指定下一点或(闭合(C)/放弃“I】：指定下一点或(闭合(G/放弃(5，而定下一点豆所含(C)/放弃(明：，取消，命令：图1-12文本窗口(1)移动拆分条，可以扩大与缩小命令窗口。(2)可以拖动命令窗口，将其放置在屏幕上的其他位置。默认情况下，命令窗口位于图形窗口的下方。(3)对当前命令窗口中输入的内容，可以按F2键用文本编辑的方法进行编辑。AutoCAD2021的文本窗口和命令窗口相似，它可以显示当前AUtOCAD进程中命令的输入和执行过程，在AUtoCAD2021中执行某些命令时，它会自动切换到文本窗口，列出有关信息。(4)AUtoCAD通过命令窗口，反应各种信息，包括出错信息。因此，用户要时刻关注在命令窗口中出现的信息。布局标签AutoCAD2021系统默认设定一个模型空间布局标签和“布局1、“布局2两个图纸空间布局标签。1 .布局布局是系统为绘图设置的一种环境，包括图纸大小、尺寸单位、角度设定、数值精确度等，在系统默认的3个标签中，这些环境变量都是默认设置。用户可以根据实际需要改变这些变量的值。用户也可以根据需要设置符合自己要求的新标签，具体方法将在后面章节中介绍。2 .模型AutoCAD2021的空间分为模型空间和图纸空间。模型空间是指绘图的环境，而在图纸空间中，用户可以创立称为“浮动视口”的区域，以不同视图显示所绘图形。用户可以在图纸空间中调整浮动视口并决定所包含视图的缩放比例。如果选择图纸空间，那么可打印多个视图，用户可以打印任意布局的视图。在后面的章节中将详细地讲解有关模型空间与图纸空间的有关知识，请注意学习体会。AutoCAD2021系统默认翻开模型空间，用户可以单击选择需要的布局。状态栏状态栏位于屏幕的底部，左端显示绘图区中光标定位点的坐标X、Y、Z,在右侧依次有“推断约束"、”捕捉模式、“栅格显示”、"正交模式、“极轴追踪”、"对象捕捉”、"三维对象捕捉"、“对象捕捉追踪"、"允许/禁止动态UCS"、"动态输入”、"显示/隐藏线宽、“显示/隐藏透明度”、“快捷特性”、"选择循环”和“注释监视器”15个功能开关按钮，如图1-13所示。单击这些开关按钮，可以实现这些功能的开启和关闭。状态栏的中部显示的是注释比例，如图1-14所示。图1-13状态栏图1-14注释比例状态栏通过状态中的图标，可以很方便地访问注释比例常用功能。(1)以G注释比例：单击注释比例右侧的三角图标，弹出注释比例列表，如图1-15所示，可以根据需要选择适当的注释比例。(2)3主释可见性：当图标变亮时，表示显示所有比例的注释性对象；当图标变暗时，表示仅显示当前比例的注释性对象。(3)公注释比例更改时，自动将比例添加到注释对象。状态栏的右下角是状态栏托盘，如图116所示。通过状态栏托盘中的图标可以很方便地访问常用功能。右击状态栏或单击右下角的三角图标可以控制开关按钮的显示与随藏或更改托盘设置。以下是在状态栏托盘中显示的图标。10:1100:1自定义陵森外部参曼比例图1-15注释比例列图1-16状态栏托盘(1)工具栏/窗口位置锁：可以控制是否锁定工具栏或图形窗 在图形界面上的位置。右击位置锁图标，系统弹出工具栏/窗口 位置锁右键菜单，如图1-17所示，可以选择翻开或锁定相关选项 位置。浮动工具栏/面版Cn EI定的工具栏/面板(0) S6SB) 固定的窗口 (I) 至部(A)WfeOO(2)全屏显示：可以去除WindOWS窗口中的标题栏、工具栏 和选项板等界面元素，使AutoCAD的绘图窗口全屏显示。图1-17工具栏/窗口位置锁右键菜单滚动条在AUtoCAD2021的绘图窗口下方和右侧还提供了用来浏览图形的水平和竖直方向的滚动条。在滚动条中单击或拖动滚动条中的滚动块，用户可以在绘图窗口中按水平或竖直两个方向浏览图形。状态托盘状态托盘包括一些常见的显示工具和注释工具，包括模型空间与布局空间转换工具，如图1-18所示，通过这些按钮可以控制图形或绘图区的状态。快速查看布局 模型或图纸空间注释比例注释可见性t全屏显示 t状态栏菜单 隔离对象t硬件加速 t锁定按钮 f切换工作空间 t自动添加注择图1-18状态托盘工具快速访问工具栏和交互信息工具栏1 .快速访问工具栏该工具栏包括“新建”、"翻开"、"保存"、“放弃"、“重做"和"打印”等几个常用工具。用户也可以单击本工具栏后面的下拉按钮，设置需要的常用工具。2 .交互信息工具栏该工具栏包括“搜索”、”速博应用中心"、"通信中心”、"收藏夹和“帮助”等几个常用的数据交互访问工具。功能区包括“常用"、"插入"、"注释"、“参数化"、”视图”等8个功能区，每个功能区集成了相关的操作工具。用户可以单击功能区选项后面的目按钮控制功能的展开与收缩。翻开或关闭功能区的操作方式如下：0 命令行：在命令行中输入“RIBBON”或"RIBBONCLOSE”命令。0 菜单栏：选择菜单栏中的“工具/选项板/功能区"命令。1.2配置绘图系统由于每台计算机所使用的显示器、输入设备和输出设备的类型不同，用户喜好的风格及计算机的目录设置也是不同的，所以每台计算机都是独特的。一般来讲，使用AUIoCAD2021的默认配置就可以绘图，但为了使用定点设备或打印机，以及提高绘图的效率，推荐用户在开始作图前先进行必要的配置。该命令主要有如下3种调用方法：0在命令行中输入upreferencesw命令。0选择“工具/选项命令。0在快捷菜单中选择“选项”命令，如图1-19所示。执行上述命令后，系统自动翻开“选项对话框。用户可以在该对话框中选择有关选项，对系统进行配置。下面只对其中主要的几个选项卡进行说明，其他配置选项在后面用到时再作具体说明。显示配置!SiS ) JtjfiflWtASJItete>0,),门放弃QP M平移出 欣 Q) St*ricM>*ls动作家砌子对原会摄过通图 , 面快遭闺0快速计Jl舞<查找9选择此命令在“选项”对话框中的第二个选项卡为“显示”，该选项卡控制图M9“选项”右键菜单AIHoCAD2021窗口的外观。该选项卡设定屏幕菜单、滚动条显示与否、固定命令行窗口中文字行数、AUtoCAD2021的版面布局设置.、各实体的显示分辨率以及AUtoCAD运行时的其他各项性能参数的设定等。前面已经讲述了屏幕菜单设定、屏幕颜色、光标大小等知识，其余有关选项的设置可参照“帮助”文件学习。在设置实体显示分辨率时，请务必记住，显示质量越高，即分辨率越高，计算机计算的时间越长，千万不要将其设置太高。显示质量设定在一个合理的程度上是很重要的。1.2.2系统配置在“选项”对话框中的第五个选项卡为“系统"，如图1-20所示。该选项卡用于设置AUtoCAD2021系统的有关特性。图1-20”系统”选项卡1. “三维性能选项组设定当前3D图形的显示特性，可以选择系统提供的3D图形显示特性配置，也可以单击“特性”按钮自行设置该特性。2. “当前定点设备"选项组安装及配置.定点设备，如数字化仪和鼠标。具体如何配置和安装，请参照定点设备的用户手册。3. “常规选项”选项组确定是否选择系统配置的有关根本选项。4. “布局重生成选项”选项组确定切换布局时是否重生成或缓存模型选项卡和布局。5. “数据库连接选项”选项组确定数据库连接的方式。1.3 设置绘图环境一般情况下，我们可以采用计算机默认的单位和图形边界，但有的时候需要根据绘图的实际需要进行设置。在AUtOCAD中，可以利用相关命令对图形单位和图形边界以及工作工件进行具体设置绘图单位设置绘图单位就是在使用AUtoCAD2021绘图时采用的单位。一般情况下，绘图单位都采用样板文件的默认设置，用户也可根据需要重设绘图单位。设置绘图单位的命令主要有如下两种：(1) 在命令行中输入“DDUNITS”或"UNITS"命令。(2) 选择“格式/单位命令。执行上述命令后，系统弹出“图形单位”对话框，如图1-21所示。该对话框用于定义单位和角度格式,其中的各参数设置如下。(1)“长度”选项组：指定测量长度的当前单位及当前单位的精度。(2)“角度”选项组：指定测量角度的当前单位、精度及旋转方向，默认方向为逆时针。(3) “插入时的缩放单位"选项组：控制使用工具选项板(如DeSignCenter或i-drop)拖入当前图形的块的测量单位。如果块或图形创立时使用的单位与该选项指定的单位不同，那么在插入这些块或图形时，将对其按比例缩放。插入比例是源块或图形使用的单位与目标图形使用的单位之比。如果插入块时不按指定单位缩放，那么选择“无单位”选项。(4) “输出样例”选项组：显示当前输出的样例值。(5) “光源”选项组：用于指定光源强度的单位。图121“图形单位”对话框图1-22 “方向控制”对话框(6) “方向"按钮：单击该按钮，系统弹出“方向控制”对话框，如图1-22所示。可以在该对话框中进行方向控制设置。图形边界设置在绘制图形前可根据图纸的规格设置绘图范围，即图形界限，般图形界限应大于或等于选择的图纸尺寸。图形界限命令主要有如下两种调用方法：0在命令行中输入“LIMITS”命令。0选择“格式/图形界限"命令。执行上述命令后，根据系统提示输入图形边界左下角的坐标后按Enter键，输入图形边界右上角的坐标后按ElUer键。执行该命令时，命令行各选项含义如下。(1)开IoN):使绘图边界有效。系统将在绘图边界以外拾取的点视为无效。(2)关(OFF)：使绘图边界无效。用户可以在绘图边界以外拾取点或实体。帆喟 HWW I 回2 S527 I图1-23动态输入(3)动态输入角点坐标：动态输入功能可以直接在屏幕上输入角点坐标，输入了横坐标值后，按下“，键，接着输入纵坐标值，如图1-23所示。也可以按光标位置直接单击确定角点位置。1.4 文件管理本节将介绍有关文件管理的一些根本操作方法，包括新建文件、翻开已有文件、保存文件、删除文件等，这些都是进行AUtoCAD2021操作最根底的知识。1.4.1新建文件新建图形文件命令的调用方法有如下3种：0在命令行中输入“NEW”命令。0选择“文件/新建命令。0单击“标准”工具栏中的“新建”按钮口。执行上述命令后，系统弹出如图1-24所示的“选择样板对话框，在“文件类型”下拉列表框中有3种格式的图形样板，分别是后缀.dwt、.dwg、.dws的3种图形样板。图1-24 "选择样板”对话框在每种图形样板文件中，系统根据绘图任务的要求进行统一的图形设置，如绘图单位类型和精度要求、绘图界限、捕捉、网格与正交设置、图层、图框和标题栏、尺寸及文本格式、线型和线宽等。使用图形样板文件开始绘图的优点在于，在完成绘图任务时不但可以保持图形设置的一致性，而且可以大大提高工作效率。用户也可以根据自己的需要设置新的样板文件。一般情况下，dwt文件是标准的样板文件，通常将些规定的标准性的样板文件设成.dwt文件，.dwg文件是普通的样板文件，而.dws文件是包含标准图层、标注样式、线型和文字样式的样板文件。快速创立图形功能是开始创立新图形的最快捷方法。快速创立图形文件命令的调用方法有如下3种：0在命令行中输入“QNEW”命令。0选择“文件/新建"命令。0单击“标准”工具栏中的“新建”按钮口。执行上述命令后，系统立即从所选的图形样板中创立新图形，而不显示任何对话框或提示。在运行快速创立图形功能之前必须进行如下设置。(1)将FlLEDlA系统变量设置为1；将STARTUP系统变量设置为0。命令行提示如下：命令：FlLEDIA输入FILEDIA的新值<1>:命令:STARTUP输入STARTUP的新值<0>:(2)从“工具/选项”菜单中选择默认图形样板文件。方法是在“文件”选项卡下，单击标记为“样板设置的节点，然后选择需要的样板文件路径，如图1-25所示。图1-25“选项”对话框的“文件”选项卡.2翻开文件如需对计算机中已有的图形文件进行编辑，那么首先必须将其翻开。翻开图形文件的命令主要有如下3种：0在命令行中输入“OPEN”命令。0选择“文件/翻开命令。0单击“标准”工具栏中的“翻开”按钮£。执行上述命令后，系统弹出如图1-26所示的“选择文件”对话框，在“文件类型”下拉列表框中用户可选.dwg文件、.dwt文件、.dxf文件和.dws文件。.dxf文件是用文本形式存储的图形文件，能够被其他程序读取，许多第三方应用软件都支持.dxf格式。图1-26 "选择文件对话框?!图形另苻为S文文文文文文文文文文文寿图蔚露i1.4.3 保存文件在新建的图形文件中绘制图形时，为了防止计算机出现意外故障，需要使用保存命令对当前图形进行存盘，防止绘制的图形丧失。调用保存图形文件命令的方法主要有如下3种：0在命令行中输入uQSAVE"或"SAVE"命令。0选择“文件/保存”命令.0单击“标准”工具栏中的“保存”按钮0C执行上述命令后，假设文件已命名，那么AutoCAD自动保存；假设文件未命名（即为默认名drawing1.dwg）,那么系统弹出如图1-27所示的“图形另存为”对话框，用户可以命名保存。在“保存于”下拉列表框中可以指定保存文件的路径；在“文件类型”下拉列表框中可以指定保存文件的类型。mwY.4*j麦s工JIa)-名骈StudioOCAXAJAXA11CAD2011-JIftwntwSlftWMar$«rwrSMACAXnwalorStrwrSICMA。”cmx6OYgeMdFaltJlnW3s»物情乐文件名Qr)frnc,Aa，刁一文件炎Sia)际题珂/丽GwVI-鼐1图1-27”图形另存为"对话框为了防止因意外操作或计算机系统故障导致正在绘制的图形文件的丧失，可以对当前图形文件设置自动保存。其步骤如下。(1)利用系统变量SAVEFlLEPATH设置所有“自动保存文件的位置，如C:H5。(2)利用系统变量SAVEFILE存储"自动保存”文件名。该系统变量存储的文件名文件是只读文件，用户可以从中查询自动保存的文件名。(3)利用系统变量SAVETlME指定在使用“自动保存”时多长时间保存一次图形。1.4.4 另存为翻开的已有图形进行修改后，可用另存命令对其进行改名存储。调用另存图形文件命令的方法主要有如下2种：0在命令行中输入mSAVEASv命令。0选择“文件/另存为"命令。执行上述命令后，系统弹出如图1-27所示的“图形另存为"对话框，AUtoCAD2021将图形用其他名称保存。1.4.5 退出图形绘制完毕后想退出AUlOCAD,可用退出命令。调用“退出0在命令行中输入“QUIT”或"EXIT”命令。0选择“文件/退出命令。0单击AUtOCAD操作界面右上角的“关闭按钮网。执行上述命令后，假设用户对图形所作的修改尚未保存，那么会弹出如图1-28所示的系统警告对话框。单击“是"按钮，系统将保存文件，然后退出；单击"否”按钮，系统将不保存文件。假设用户对图形所作的修改已经保存，那么直接退出。1.4.6 图形修复“图形修复”命令的调用方法有如下3种：0在命令行中输入“DRAWINGRECOVERY"命令。0选择“文件/绘图实用程序/图形修复管理器"命令。执行上述命令后，系统弹出如图1-29所示的图形修复管理器，翻开“备份文件”列表中的文件，可以重新保存，从而进行修复。1.5 根本输入操作命令的方法主要有如下3种:图1-28系统警告时话框图1-29图形修复管理踹在AutoCAD2021中有一些根本的输入操作方法，这些根本方法是进行AutoCAD绘图的必备知识根底，也是深入学习AutoCAD功能的前提。1.5.3 命令输入方式AUtOCAD交互绘图必须输入必要的指令和参数。有多种AUtOCAD命令输入方式(以画直线为例)。1 .在命令行窗口输入命令名命令字符可不区分大小写，如命令LINEo执行命令时，在命令行提示中经常会出现命令选项。在输入绘制直线命令LlNE后，在命令行提示“指定第一点:“时，在绘图区指定一点或输入一个点的坐标。选项中不带括号的提示为默认选项，因此可以直接输入直线段的起点坐标或在绘图区上指定一点，如果要选择其他选项，那么应该首先输入该选项的标识字符，如"放弃”选项的标识字符U,然后按系统提示输入数据即可。在命令选项的后面有时还带有尖括号，尖括号内的数值为默认数值。2 .在命令行窗口输入命令缩写字如L(Line)、C(Circle)、A(Arc)、Z(Zoom)、R(Redraw)、M(More)>CO(Copy)、PL(PIine)、E(Erase)等。3 .选取绘图菜单直线选项选取该选项后，在状态栏中可以看到对应的命令说明及命令名。4 .选取工具栏中的对应图标选取该图标后，在状态栏中也可以看到对应的命令说明及命令名。5 .在命令行翻开右键快捷菜单DRAJlIlKMttlVKy螭入搜索遑见亶飘历史记最选择该命令如果在前面刚使用过要输入的命令，那么可以在命令行单击右键，翻开快捷菜单，在“最近使用的命令"子菜单中选择需要的命令，如图1-30所示。“最近使用的命令"子菜单中存储最近使用的6个命令，如果经常重复使用某个6次操作以内的命令，这种方法就比拟快速简洁。6 .在绘图区右键单击鼠标如果用户要重复使用上次使用的命令，可以直接在绘图L30右键单击命令行，翻开快捷菜单图区单击鼠标右键，系统立即重复执行上次使用的命令，这种方法适用于重复执行某个命令。1.5.2命令的重复、撤销和重做1 .命令的重复在键盘上单击Enler键可重复调用上一个命令，不管上一个命令是完成了还是被取消了。2 .命令的撤销在命令执行的任何时刻都可以取消和终止命令的执行。放弃命令的调用方法有如下3种：0在命令行中输入“UNDO"命令。0选择菜单栏中的“编辑/放弃"命令。0快捷键Esc。3 .命令的重做已被撤销的命令还可以恢复重做，即恢复撤销的最后一个命令。执行该命令时，调用方式有如下3种:0在命令行中输入"REDO”命令。.6.(¾(%E®10.1个自令单击该按钮图1-31多重放弃或重做0选择“编辑/重做"命令。0单击“标准”工具栏中的“重做”按钮内。该命令可以一次执行多重放弃和重做操作。单击UNDO或REDo列表箭头，可以选择要放弃或重做的操作，如图1-31所示。1.5.3 透明命令在AUtOCAD2021中，有些命令不仅可以直接在命令行中使用，而且还可以在其他命令的执行过程中插入并执行，待该命令执行完毕后，系统继续执行原命令，这种命令称为透明命令。透明命令一般多为修改图形设置或翻开辅助绘图工具的命令。上述3种命令的执行方式同样适用于透明命令的执行。如，执行“圆弧”命令时，在命令行提示“指定圆弧的起点或圆心(C):时输入“ZOOM",那么透明使用缩放命令；单击Esc键退出该命令，那么恢复执行ARC命令。1.5.4 按键定义在AUtoCAD2021中，除了可以通过在命令窗口输入命令、单击工具栏图标或单击菜单项来完成外，还可以使用键盘上的一组功能键或快捷键快速实现指定功能，如单击Fl键，系统将调用AutoCAD帮助对话框。系统使用AutoCAD传统标准(Windows之前)或MicrosoftWindows标准解释快捷键。有些功能键或快捷键在AuioCAD的菜单中已经指出，如粘贴功能的快捷键为CE+V,这些只要在使用的过程中多加留意，就会熟练掌握。快捷键的定义参见菜单命令后面的说明。1.5.5 命令执行方式有的命令有两种执行方式，通过对话框或通过命令行输入命令。如指定使用命令窗口方式，可以在命令名前加短划线来表示，如'LAYER”表示用命令行方式执行“图层命令。而如果在命令行输入“LAYER",系统那么会自动翻开“图层”对话框。另外，有些命令同时存在命令行、菜单和工具栏3种执行方式，这时如果选择菜单或工具栏方式，命令行会显示该命令，并在前面加一个下划线，如通过菜单或工具栏方式执行“直线”命令时，命令行会显示“ine",命令的执行过程与结果与命令行方式相同。1.5.6 坐标系统与数据的输入方法1 .坐标系AInOCAD采用两种坐标系：世界坐标系(WCS)和用户坐标系。刚进入AUtOCAD2021时出现的坐标系统就是世界坐标系，是固定的坐标系统。世界坐标系也是坐标系统中的基准，绘制图形时多数情况下都是在这个坐标系统下进行的。调用用户坐标系命令的方法有如下3种：0在命令行中输入“UCS"命令。0选择“工具/UCS”命令。0单击UCS工具栏中的UCS按钮LoAutoCAD有两种视图显示方式：模型空间和布局空间。模型空间是指单一视图显示法，通常使用的都是这种显示方式；布局空间是指在绘图区域创立图形的多视图。用户可以对其中每一个视图进行单独操作。在默认情况下，当前UCS与WCS重合。图1-32(a)为模型空间下的UCS坐标系图标,通常放在绘图区左下角处；也可以指定它放在当前UCS的实际坐标原点位置，如图132(b)所示。图1-32(c)为布局空间下的坐标系图标。(a)(b)图132坐标系图标(c)2 .数据输入方法在AUtOCAD2021中，点的坐标可以用直角坐标、极坐标、球面坐标和柱面坐标表示，每一种坐标又分别具有两种坐标输入方式：绝对坐标和相对坐标。其中直角坐标和极坐标最为常用，下面主要介绍一下它们的输入。(1)直角坐标法：用点的X、Y坐标值表示的坐标。例如：在命令行中输入点的坐标提示下，输入“15,18",那么表示输入了一个X、Y的坐标值分别为15、18的点，此为绝对坐标输入方式，表示该点的坐标是相对于当前坐标原点的坐标值，如图1-33(a)所示。如果输入“10,20",那么为相对坐标输入方式，表示该点的坐标是相对于前一点的坐标值，如图1-33IC)所示。(2)极坐标法：用长度和角度表示的坐标，只能用来表示二维点的坐标。在绝对坐标输入方式下，表示为“长度V角度，如“25<50",其中长度表为该点到坐标原点的距离，角度为该点至原点的连线与X轴正向的夹角，如图1-33(b)所示。在相对坐标输入方式下，表示为“长度V角度"，如"25<45",其中长度为该点到前一点的距离，角度为该点至前一点的连线与X轴正向的夹角，如图1-33(d)所示。(a)图1-33数据输入方法3 .动态数据输入单击状态栏上的DYN按钮，系统弹出动态输入功能，可以在绘图区动态地输入某些参数数据。例如，在绘制直线时，在光标附近会动态地显示“指定第一点，以及后面的坐标框，当前显示的是光标所在位置，可以输入数据，两个数据之间用逗号隔开，如图1-34所示。指定第一点后，系统动态显示直线的角度，同时要求输入线段长度值，如图1-35所示，其输入效果与“长度<角度方式相同。图1-34动态输入坐标值图1-35动态输入长度值下面分别介绍点与距离值的输入方法。（1）点的输入。绘图过程中，常需要输入点的位置，AutoCAD2021提供了如下几种输入点的方式。0用键盘直接在命令行窗口中输入点的坐标：直角坐标有两种输入方式，分别为X,Y（点的绝对坐标值，如“100,50"）和*,丫（相对于上一点的相对坐标值，如“50,-30"）。坐标值均相对于当前的用户坐标系。极坐标的输入方式为长度V角度（其中，长度为点到坐标原点的距离，角度为原点至该点连线与X轴的正向夹角，如“20<45"）或长度V角度（相对于上一点的相对极坐标，如“50（-30"）。0用鼠标等定标设备移动光标，单击在屏幕上直接取点。0用目标捕捉方式捕捉屏幕上已有图形的特殊点（如端点、中点、中心点、插入点、交点、切点、垂足点等）。0直接距离输入：先用指针拖拉出橡筋线确定方向，然后用键盘输jr入距离。这样有利于准确控制对象的长度等参数，如要绘制一条IOmm长的线段，在命令行提示下指定起点，这时在屏幕上移动鼠标指明线段的方向，但不要单击确认，如图1-36所示，然后S,人一图1-36绘制自残在命令行窗口输入10,这样就在指定方向上准确地绘制了长度为IOmm的线段。（2）距离值的输入.在AutoCAD命令中，有时需要提供高度、宽度、半径、长度等距离值。AUtoCAD2021提供了两种输入距离值的方式：一种是用键盘在命令行窗口中直接输入数值；另一种是在绘图区拾取两点，以两点的距离值定出所需数值。1.6图层设置AutoCAD2021中的图层就如同在手工绘图中使用的重叠透明图纸，如图1-37所示，可以用来组织不同类型的信息。在AutoCAD2021中，图形的每个对象都位于一个图层上，所有图形对象都具有图层、颜色、线型和线宽这4个根本属性。在绘制时，图形对象将创立在当前的图层上。每个CAD文档中图层的数量是不受限制的，每个图层都有自己的名称。1.6.1建立新图层新建的CAD文档中只能自动创立一个名为O的特殊图层。默认情况下，图层O将被指定使用7号颜色、CoNTINUoUS线型、“默认”线宽，以及NoRMAL打印样式。不能删除或重命名图层0。通过创立新的图层，可以将类型相似的对象指定给同一个图层使其相关联。例如，可以将构造线、文字、标注和标题栏置于不同的图层上，并为这些图层指定通用特性。通过将对象分类放到各自的图层中可以快速、有效地控制对象的显示以及对其进行更改。新建图层命令的调用方法主要有以下3种：0在命令行中输入“LAYER”命令。0选择菜单栏中的“格式/图层命令。0单击“图层工具栏中的“图层特性管理器"按钮题，如图1-38所示。执行上述命令后，系统弹出图层特性管理器，如图1-39所示。I单击此按钮图1-38”图层M工具栏单击图层特性管理器中的“新建"按钮建立新图层，默认的图层名为“图层1。可以根据绘图需要，更改图层名称，如改为实体层、中心线层或标准层等。在一个图形中可以创立的图层数以及在每个图层中可以创立的对象数实际上是无限的。图层最长可使用255个字符的字母、数字命名。图层特性管理器按名称的字母顺序排列图层。招）提示：如果要建立不止一个图层，无需重复单击“新建按钮。最有效的方法是：在建立一个新的J图层“图层1后，改变图层名，在其后输入一个逗号“，这样就会又自动建立一个新图层:“图层1，依次建立各个图层。也可以按两次Enter键，建立另一个新的图层。图层的名称也可i以更改，直接双击图层名称，输入新的名称即可。J在每个图层属性设置中，包括图层状态、图层名称、关闭/翻开图层、冻结/解冻图层、锁定/解锁图层、图层线条颜色、图层线条线型、图层线宽、图层打印样式以及图层是否打印9个参数。下面将主要介绍如何设置图层线条、线形和线宽参数。1 .设置图层线条颜色在工程制图中，整个图形包含多种不同功能的图形对象，如实体、剖面线与尺寸标注等，为了便于直观区分它们，就有必要针对不同的图形对象使用不同的颜色，如实体层使用白色、剖面线层使用青色等。要改变图层的颜色时，单击图层所对应的颜色图标，弹出“选择颜色”对话框，如图l40所示。它是一个标准的颜色设置对话框，可以使用索引颜色、真彩色和配色系统3个选项卡来选择颜色。系
