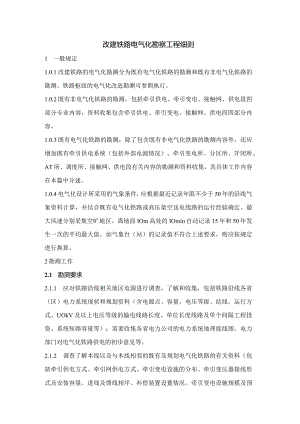

改建铁路电气化勘察工程细则1 一般规定1.0.1改建铁路的电气化勘测分为既有电气化铁路的勘测和既有非电气化铁路的勘测。铁路枢纽的电气化改造勘测可参照执行。1.0.2既有非电气化铁路的勘测，包括牵引供电、牵引变电、接触网、供电段四部分专业内容，资料收集包含牵引供电、牵引变电、接触网、供电段四部分内容。1.0.3既有电气化铁路的勘测，除了包含既有非电气化铁路的勘测内容外，还应增加既有牵引供电系统（包括外部电源情况）、牵引变电所、分区所、开闭所、AT所、调度所、接触网、供电段有关内容的勘测和资料收集，其具体工作内容在本篇中分述。1.0.4电气化设计所采用的气象条件，应根据最近记录年限不少于50年的沿线气象资料计算，并结合既有电气化铁路或高压架空送电线路的运行经验确定。最大风速分别采集空旷地区、离地面IOm高处的IOmin自动记录15年和50年发生一次的平均最大值。如气象台（站）的记录值不符合上述要求，则应按规定进行换算。2勘测工作2.1 勘测要求2.1.1 应对铁路沿线相关地区电源进行调查，了解和收集，包括铁路沿线各省（区）电力系统现状和规划资料（含电源点、容量、电压等级、结线、运行方式、UOkV及以上电压等级的输电线路长度、单位长度线路及单个间隔工程投资、系统短路容量等）；需要收集各省电力公司的电力系统地理接线图、电力部门对电气化铁路供电的初步意见等。2.1.2 调查了解本线以及与本线相邻的既有及规划电气化铁路的有关资料（包括牵引供电方式、牵引网供电方式、牵引变电设施的分布、牵引变压器接线形式及安装容量、进线及馈线相序、补偿装置设置情况、牵引变电设施规模及预留情况、负荷情况、运行记录及报表等）。2.1.3 收集沿线气象台（站）的气象资料，如：历年的最高气温、最低气温，全年平均气温，最大风速及其相应的气温，覆冰厚度及其相应的气温，年平均雷电日数及其强烈程度，并了解其相关记录的观察方法。收集既有电气化铁路或高压架空送电线路的运行记录。2.1.4 征求有关铁路局或铁路公司对本项目实施的初步意见。2.2 提供资料要求2.2.1 既有供电段、综合维修段、综合维修工区、供电领工区、接触网工区的管辖范围、生产房屋、定员及设备配置情况；2.2.2 既有牵引供电设施示意图及供电方式示意图；2.2.3 沿线电力系统现状及规划地理接线图以及相关资料2.2.4 与本线衔接的既有及规划铁路牵引供电设施示意图及供电方式示意图2.2.5 与本线衔接的既有及规划铁路牵引供电分段示意图或接触网分段示意图2.2.6 与本线衔接的既有及规划铁路电气化设计文件2.2.7 既有牵引供电设施（含岔线）的主要技术条件；2.2.8 既有设备的台账及设备大修情况；2.2.9 既有牵引变电所、开闭所、分区所、AT所、线路开关站、调度所的主接线、总平面及生产房屋布置竣工文件；2.2.10 既有牵引供电房屋竣工文件及图纸；2.2.11 沿线气象资料3初测3.1 牵引供电系统3.1.1 勘测工作（1）当线路、车站等改建方案确定后，应对沿线相关地区电源进行进一步调查，了解和收集，包括该铁路沿线各省（区）电力系统现状和规划资料（含电源点、容量、电压等级、结线、运行方式、UokV及以上电压等级的输电线路长度及供电点至牵引变电所的距离，配合铁路电力牵引供电时需要新扩建电力工程的布局设想、单位长度线路及单个间隔工程投资、系统短路容量等）；需要收集各省电力公司的电力系统地理接线图、电力部门对电气化铁路供电的初步意见等。（2）进一步调查了解本线及与本线相邻的既有、规划电气化铁路的有关资料（包括牵引供电方式、牵引网供电方式、牵引变电设施的分布、牵引变压器接线形式及安装容量、进线及馈线相序、补偿装置设置情况、牵引变电设施规模及预留情况、负荷情况、运行记录及报表等）。3.1.2 收集资料要求（1）沿线电力系统现状及规划地理接线图以及相关资料（2）与本线衔接的既有、在建及规划铁路牵引供电设施示意图及供电方式示意图（3）与本线衔接的既有、在建及规划铁路牵引供电分段示意图或接触网分段示意图（4）与本线衔接的既有、在建及规划铁路电气化设计文件（5）本线既有、在建及规划牵引供电设施示意图及供电方式示意图（6）本线既有、在建及规划牵引供电分段示意图或接触网分段示意图（7）本线既有、在建及规划电气化工程设计文件（8）电力部门对电气化铁路供电的初步意见3.2 牵引变电3.2.1 勘测工作（1）牵引变电所、开闭所、分区所、AT所、线路开关站场坪测量要求1）按确定的牵引变电所、开闭所、分区所、AT所、线路开关站的方框图，各向加测60100m的地形、地貌，其测量要求与线路相同；2）牵引变电所、开闭所和分区所、AT所、线路开关站场坪内，按站场要求加测横断面;3）凡遇障碍物（房子及其他建筑）加宽测量范围，并测出障碍物的具体位置及高度；4）场坪方框图各向60100m高低压电力线路、通信线路测出杆高、记录杆号；5）场坪内要求钻孔并提供地质资料、土壤承载力、土壤电阻率；其中土壤电阻率须在三日晴天后，按场坪标高下Im、3m、5m、IOm、15m测量分层土壤电阻率。；6）提供牵引变电所场坪所在位置的百年一遇的洪水位或内涝水位；开闭所、分区所、AT所、线路开关站场坪所在位置五十年一遇的洪水位；7）场坪地形图比例尺为1：500,站所、线所关系图比例尺为1：2000；（2）牵引变电所、开闭所、分区所、AT所、线路开关站通所道路及铁路岔线的测量要求：1）场坪附近0.5公里范围内能通公路时或用公路作为变电所、开闭所和分区所通所通道时，由电气化专业明确所需公路标准、并要求将公路引至所内且在比例尺为1：2（MM）地形图上定线，估列工程数量，提供比例尺为1：500的断面图，标明引接公路等级。2）铁路岔线高程与场坪同，与综合工区或接触网工区邻建时，牵引变电所大门前保持5065m平直段，其余部分岔线的坡道不大于8%；3.2.3提供资料要求：（1）地质1）牵引变电所、开闭所、分区所、AT所、线路开关站场坪内按场坪标高下Im、3m、5m、Iom、15m的地质资料、土壤承载力、土壤电阻率；2）不良或特殊地质说明书；（2）桥涵提供牵引变电所场坪所在位置的百年一遇的洪水位或内涝水位；开闭所、分区所、AT所、线路开关站场坪所在位置五十年一遇的洪水位或内涝水位。（3）站场1）提供位于车站的牵引变电所、开闭所、分区所、AT所、线路开关站的1：500地形图和断面图；2）提供位于车站的场坪方框图各向60IOom高低压电力线路、通信线路杆高及杆号；3）提供车站范围内牵引变电所（开闭所、分区所、AT所、线路开关站）在1：2000地形图上的通所公路的定线走向，工程数量及公路等级；4）提供位于车站的牵引变电所（开闭所、分区所、AT所、线路开关站）的站、所关系图为1：2000O（4）路基1）提供位于区间的牵引变电所、开闭所、分区所、AT所、线路开关站的1：500地形图和断面图；2）提供区间场坪方框图各向60100m高低压电力线路、通信线路杆高及杆号；3）提供位于区间的牵引变电所（开闭所、分区所、AT所、线路开关站）的线、所关系图为1：2000o（5）线路提供位于区间的牵引变电所（开闭所、分区所、AT所、线路开关站）在1：2000地形图上的通所公路的定线走向，工程数量及公路等级。（6）房建提供既有牵引变电所（开闭所、分区所、AT所、线路开关站、调度所）。房屋竣工图3.3 接触网3.3.1 勘测工作：（1）气象资料：1）气温：气象台（站）记录的50年以上的历年最高、最低温度；2）覆冰厚度、覆冰时温度、覆冰时相应风速：气象台（站）50年以上的相关记录；3）风速与最大风速时温度：气象台（站）记录的50年以上历年最大风速与相应气温；4）雷电日：气象台（站）记录的50年以上历年雷电日数及其强烈程度；（2）污秽情况：沿线1公里范围内空气中有污秽排放企业的生产性质（化工、水泥、砖瓦、钢铁等），污染源，并评价对沿线的污秽程度（强烈、严重、轻微）；（3）既有接触网支柱的准确位置测量，性质（混凝土支柱、钢柱），全线里程应贯通，并作百米标测量，精度与线路定测要求同，轨顶高程抄平；（4）接触网工区岔线及通工区公路的测量要求是：1）提供的接触网工区方框图，各向加测60Ioom的地形、地貌，其测绘要求与线路相同；2）凡遇障碍物（房子和其他建筑）加宽测量范围，并测出障碍物的具体位置；3）场坪内高低压电力线路、通信线测出杆高、记录杆号；4）场坪内带地质资料、土壤承载力，有可受洪水淹没时应提供五十年一遇的洪水位；5）场坪附近0.5公里范围内能通公路时或用公路作为工区通站道路时，则要求将公路引至工区且在1：2000地形图上定线，估列数量，并标明所接公路的等级；6）岔线标高与场坪同，场坪内应有大于50m的平直段；7）场坪地形图1：1000或1:500,站、工区关系图1:2000；8）单独设置的接触网工区，按所提供的方框图随站场初测同时进行；3.3.2 提供资料要求（1）桥涵1）跨线建筑物调查表2）下承桥净空及断面3）大、中桥表，并对桥墩上设立接触网支柱的可行性进行评估。（2）隧道1）隧道表2）隧道净空丈量尺寸表（3）路基1）沿线档土墙表2）机械养路作业平台调查表（4）地质沿线路肩允许地质承载力表（5）环评沿线污秽区及污染源调查资料3.4 供电段3.4.1 测量要求：（1）根据站场资料，确定供电段段址（含推荐方案和比较方案），按段方框图向四周各多测50m的地形、地貌，其测量要求与线路同；（2）供电段站段关系图比例尺一般为1:2000,地形复杂的为1:1000（3）向国家有关规划部门了解段址选择地与国家（地方）近、远期发展建设有无冲突；（4）向有关部门了解段址选择地有无地下工程（如涵管、通信电缆、输油（气）管路以及其它地下建筑设施），并在地形图上标明；（5）测量段站段的关系，站段关系图比例尺为1：2000；（6）测量段外岔线及其接轨地段的地形、地貌，其测绘要求与线路相同；对岔线的要求：段外部分RN200m,i<8%;段内部分R=Oo,1=0%；3.4.2资料要求：（1）地质1）供电段场坪内地质资料、土壤承载力。2）地震动参数3）提供不良或特殊地质资料；（2）桥涵1）供电段水文资料2）气象资料（3）站场1）提供供电段的地形图和断面图；2）提供在1:2000地形图上的通所公路的定线走向，工程数量及公路等级;3）提供供电段的站段关系图，比例尺为1:2000（含地形、地貌、通段公路的定线走向，工程数量及公路等级）；（4）对既有供电段应收集如下资料：1）供电段总平面布置图；2）房建竣工文件；3）设备的台帐和设备大修资料；4定测4.1 牵引供电系统4.1.1 勘测工作根据鉴定意见，对初测资料予以核对、修改、补充。4.1.2 收集资料要求（1）沿线电力系统现状及规划地理接线图以及相关资料（2）与本线衔接的既有、在建及规划铁路牵引供电设施示意图及供电方式示意图（3）与本线衔接的既有及规划铁路牵引供电分段示意图或接触网分段示意（4）与本线衔接的既有及规划铁路电气化设计文件（5）本线既有及规划牵引供电设施示意图及供电方式示意图（6）本线既有及规划牵引供电分段示意图或接触网分段示意图（7）本线既有及规划电气化工程设计文件（8）电力部门对电气化铁路供电的初步意见4.2 牵引变电4.2.1 测量要求（1）牵引变电所场坪铁路岔线及通站公路：（2）根据鉴定意见对初测资料予以修改补测，勘测要求同初测阶段。4.2.2提供资料要求（1）地质1）牵引变电所、开闭所、分区所、AT所、线路开关站场坪内按场坪标高下Im、3m、5m、Iom、15m地质资料、土壤承载力、土壤电阻率；2）不良或特殊地质说明书；3）既有牵引变电所每米分层地质资料、土壤承载力、土壤电阻率。（2）桥涵提供牵引变电所场坪所在位置的百年一遇的洪水位或涝水位；开闭所、分区所、AT所、线路开关站场坪所在位置五十年一遇的洪水位。（3）站场1）提供位于车站的牵引变电所、开闭所、分区所、AT所、线路开关站（含既有牵引变电所）的1：500地形图和断面图；2）提供位于车站的场坪方框图各向60100m高低压电力线路、通信线路杆高及杆号；3）提供车站范围内牵引变电所（开闭所、分区所、AT所）在1：2000地形图上的通所公路的定线走向，工程数量及公路等级；4）提供位于车站的牵引变电所（开闭所、分区所、AT所、线路开关站）的站、所关系图为1：2000o5）提供牵收变电所围墙界坐标。（4）路基1）提供位于区间的牵引变电所、开闭所、分区所、AT所、线路开关站的1：500地形图和断面图；2）提供区间场坪内高低压电力线路、通信线路杆高及杆号；3）提供位于区间的牵引变电所（开闭所、分区所、AT所、线路开关站）的线、所关系图为1：2000o4）提供牵收变电所围墙界坐标。（5）线路提供位于区间的牵引变电所（开闭所、分区所、AT所、线路开关站）在1：2000地形图上的通所公路的定线走向，工程数量及公路等级。4.3 接触网4.3.1 测量工作（1）污秽情况沿线1公里范围内空气中有污秽排放企业的生产性质（化工、水泥、砖瓦、钢铁等），污染源，并评价对沿线的污秽程度（强烈、严重、轻微）；（2）既有接触网支柱的准确位置测量，性质（混凝土支柱、钢柱），全线里程应贯通，并作百米标测量，精度与线路定测要求同，轨顶高程抄平；（3）距线路中心5m范围内的挡墙等建筑物，选择具有代表性的建筑物做横向测绘；（4）对挡墙深堑、限界不足地段要进行横断面测量；（5）通过机动车的平立交道口中心位置、里程、宽度及交角，道口及两侧引道坡道;（6）跨线建筑物（如铁路跨铁路、铁路跨越公路、渡槽、天桥、架空管道等）跨越处的中心里程、最低点至轨顶的最小净空高度，顺线路方向宽度及与线路夹角，及其两侧墩台侧面与线路中心距离；（7）机械化养路作业平台的中心里程、长度，并注明在线路的左右侧位置；（8）线路上部建筑要有：上部建筑标准横断面、线路实际外轨超高、道昨种类及厚度，总之，要求有各段不同的轨顶至路肩面的高度及其起迄里程（9）定测接触网工区位置1）提供的接触网工区方框图，各向加测60100m的地形、地貌，其测绘要求与线路相同；2）凡遇障碍物（房子和其他建筑）加宽测量范围，并测出障碍物的具体位置；3）场坪内高低压电力线路、通信线测出杆高、记录杆号；4）场坪内带地质资料、土壤承载力，有可受洪水淹没时应提供五十年一遇的洪水位；5）场坪附近0.5公里范围内能通公路时或用公路作为工区通站道路时，则要求将公路引至工区且在1：2000地形图上定线，估列数量，并标明所接公路的等级；6）岔线标高与场坪同，场坪内应有大于50m的平直段；7）场坪地形图1：1000或1:500,站、工区关系图1:2000；8）单独设置的接触网工区，按所提供的方框图随站场初测同时进行；4.3.2提供资料要求（1）桥涵1）既有跨线建筑物调查表2）既有下承桥净空及断面3）既有大、中桥调查表1）既有隧道表2）隧道净空丈量尺寸表（3）路基1）沿线档土墙表2）机械养路作业平台调查表（4）地质沿线路肩允许地质承载力表（5）环评沿线污秽区及污染源调查资料4.4 供电段4.4.1 测量要求：根据站场资料，对原初测资料进行修改、补测，若段址有所变更则按初测要求进行重新测量。4.4.2 资料要求按初测要求提供资料。5补充定测5.1 .1根据设计审查以后的变化情况，对新的设计内容进行勘测，或对相关专业变化或局部比较方案引起本专业变化的工作内容进行勘测，并提供相关资料。5.2 .2提供资料要求：（1）补充定测资料要求内容按勘测任务书和定测阶段的资料要求办理。（2）按牵引变电所、接触网工区、供电段的要求进行场坪、岔线的勘测,并补足定测资料。（3）提供牵收变电所围墙界坐标。6附件既有接触网测量表格既有跨线建筑物调查表序号中心里程构式结类限界情况与线路交角存在问题及处理意见备注测量里程台帐里程线段初（定）测第页共页调查者专业组长年月日年月日复核者年月日既有大中桥梁表线段初（定）测第页共页序号桥名中心里程起讫里程1孔跨式样墩顶至地面最大高度人行道宽度避车台位置墩台尺寸（未注明者单位均以Cm计）改建情况附注（可否立接触网支柱）测量里程台帐里程测量里程台帐里程土长台长梁跨组合台长左侧右侧左侧墩号右侧墩号墩台顶帽尺寸颈部尺寸地价型式轨顶垫石面高度垫石中心至墩台中心顶偏心M值线路中心至垫石中心E值墩高是否>20m横向宽度纵向宽度一帽度一一顶宽一托盘高度横向宽度纵向宽度调查者年月日复核者年月日专业组长年月日14序号中心里程隧道名起讫里程全长净空高度拱部形式线路情况洞门与线路交角洞门形式改建情况备注灯:冒里程台帐里程进口出口轨顶至拱顶最小净空相应轨顶至隧底高度曲线半径坡度进口出口线段初（定）测既有隧道表第页共页填表者年月日复核者年月日专业组长年月日16既有隧道净空丈量尺寸表线一段初（定）测一区间（站）台帐里程起点终点测量里程起点终点第页共页表甲,隧道全长.断面里程轨面标高ABmCHDnEGFC(EtBOFOAhGh注：根据改建铁路勘测细则，直线隧道50m,曲线隧道20m左右测一处，断面变化及未衬砌隧道每IOm左右测一处。测量位置应尽可能控制在断面发生变化之处。施测者年月日记录年月日既有挡土墙表线段区间第页共页序号起讫里程侧向挡墙类型长度顶宽顶厚帽檐线路中心至挡墙边沿水平距离挡墙顶到轨顶距离最大高度胸坡挡墙材料备注17填表者年月日复核者年月日专业组长年月日18既有线机械养路作业平台调查表序号平台中心线路里程侧向平面示意图附注线区间第页共页调查者年月日复核者年月日专业组长年月日既有铁路路肩允许地质承载力表线段初（定）测区间（站）第页共页序号起讫里程土石类型路基稳定情况允许承载力备注侧向路堑侧向路堤左右填表者年月日复核者年月日
