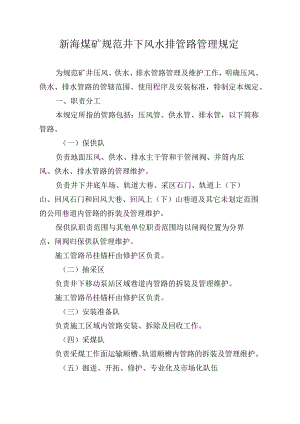

新海煤矿规范井下风水排管路管理规定.docx
新海煤矿规范井下风水排管路管理规定为规范矿井压风、供水、排水管路管理及维护工作，明确压风、供水、排水管路的管辖范围、使用程序及安装标准，特制定本规定。一、职责分工本规定所指的管路包括：压风管、供水管、排水管，以下简称管路。（一）保供队负责地面压风、供水、排水主干管和干管闸阀、井筒内压风、供水、排水管路的管理维护。负责井下井底车场、轨道大巷、采区石门、轨道上（下）山、回风石门和回风大巷、回风上（下）山巷道及其它未划定范围的公用巷道内管路的拆装及管理维护。保供队职责范围与其他单位职责范围均以闸阀位置为分界点，闸阀归保供队管理维护。施工管路吊挂锚杆由修护区负责。（二）抽采区负责井下移动泵站区域巷道内管路的拆装及管理维护。施工管路吊挂锚杆由修护区负责。（三）安装准备队负责施工区域内管路安装、拆除及回收工作。（四）采煤队负责采煤工作面运输顺槽、轨道顺槽内管路的拆装及管理维护。（五）掘进、开拓、修护、专业化及市场化队伍负责掘进巷道拨门以里及打运、出货系统等所辖施工区域内管路的拆装及管理维护。（六）保运队负责皮带石门、皮带大巷及皮带上（下）山管路的管理维护。施工管路吊挂锚杆由修护区负责。（七）后勤服务中心负责新老办公楼、生产楼、开拓楼、食堂餐厅、招待所、浴池、大学生公寓、文体中心等公共场所的供水管路和配套设施的管理维护。（八）选煤厂、物业处、科泰公司、安装公司、勘探处、租赁公司等驻矿单位负责各自区域内管路和配套设施的管理与维护。（九）地面各车间和办公场所的供水、压风管路，由使用单位负责日常管理与维护。（十）物管科负责管路及其配件、材料的供应、地面装卸车。（H一）机电管理科负责矿井压风、供水、排水管路（采掘开工作面排水管路除外）的设计、审批，对管路使用、维护及完好状况进行督查。（十二）地测科负责采掘开工作面排水管路的设计、审批，对管路使用、维护及完好状况进行督查。（十三）技术科组织采掘工作面作业规程会审时，措施中必须明确安装管路的参数，吊挂方式、吊挂间距等，并参与工作面管路移交。（十四）安全监察科负责对管路的安装、使用及拆除施工进行安全督查及质量验收。二、安装规定（一）一般规定1 .管路安装前要确保管内无杂物，并进行除锈和防腐处理，新安装的管路合茬后，确保试漏无跑冒现象。2 .在有电缆的巷道内敷设管路时，管路原则上敷设在电缆另一侧，确需同侧敷设时，管路敷设在电缆下方，间距不小于300mmo3 .管路必须与腰线平行敷设，且距离腰线上下不得小于100mnb严禁与腰线重叠。4 .敷设多层管路时，原则上自下而上由粗至细排列，最底一根管路距离底板N300n,管路间距20Onlnb且必须做到盘对盘、缝对缝。5 .管路通过风门时需预先留孔，严禁从水沟内或风门下方通过，过预留孔后，及时用灰浆封孔。6 .管路敷设平直，30m范围内高低差小于IOonlnb拐弯处安设弯头，严禁拐死角。7 .井底车场、轨道大巷、进回风巷道风水管路每不大于100m设置一组拨头；皮带石门、皮带上(下)山、采掘工作面风水管路每不大于50m设置一组拨头；每组风水管路拨头前后间距不超过5m,拨头统一采用型号16mm的球阀。8 .各采、掘、开、修巷道(顺槽)拨门口设置风水管观测压力表。9 .管路分岔时必须留有三通，分岔管路上必须安装控制闸阀，阀柄朝向必须便于操作。10 .新安装的系统巷道管路中间或过龙门处，必须用管路等径连接，严禁用软管或地龙门连接，杜绝瓶颈、卡脖子现象。施工单位须对现场巷道进行扩刷，具备安装龙门及闸阀的空间条件。11 .管路的尺寸、布置应在巷道设计时进行规划。各水平井底车场、轨道大巷、轨道上下山、采区石门、东西翼回风大巷等地点主干压风管路管径不低于6寸(DN150),主干供水管路不低于6寸(DN150)；分组采区轨道上、下山等地点压风管路管径不低于6寸(DN150),主干供水管路不低于6寸(DN150)；各煤岩巷主干供水、压风管路管径不低于6寸(DN150)；各煤岩巷掘进头供水、压风管路管径不低于4寸(DN100)o12 .编制采区及采掘工作面设计时，必须有风水排管路系统设计。(二)吊挂规定1 .风水排管路每隔45m用钢丝绳或管钩进行吊挂。2 .吊挂生根点必须牢固可靠，具体要求如下：架棚、锚网巷道：将U型棚棚梁（腿）或专用起吊锚杆作为吊挂生根点；架喷、锚喷、砌诡巷道：采用专门安装的起吊锚杆作为吊挂生根点，8寸及以下风水管眼深不小于1.2m,8寸以上的风水管眼深不小于2.Om,俯角15度，用直径20mm的适长锚杆配合Z23360锚固剂全锚入稳定岩层，若岩性较差，必须将眼加深至稳定岩层中不少于300mm；用钢丝绳和配套绳卡（不少于2副）将管钩（管卡）与吊挂生根点连接牢固，12寸及12寸以上管路吊挂钢丝绳直径不小于15.5mm,12寸以下管路吊挂钢丝绳直径不小于12.5mmO3 .钢丝绳吊挂管路时，钢丝绳位于管路中部，且与管路垂直，钢丝绳缠绕绑扎方式要一致，并用配套钢丝绳卡紧固牢靠，绳卡紧固在管路的靠帮侧，不得出现绳尾巴。4 .采用管钩吊挂时，管钩位于管路中部，并与管路垂直。（三）防腐和标识1 .管路必须刷漆、标识。其中管路刷漆颜色分别为：供水管为蓝色，压风管为黄色，排水管为灰色。2 .标识内容为：管路编号、名称、介质流向、管径。其中每节管路必须刷漆编号，每隔100m标识管路名称、介质流向和管径（有上述标识的管路可不编号）；标识位置在管路中部较易观察的地点；标识形式为白底红字；多层管路刷漆标识时，上下标识必须对齐。3 .井下管路闸阀需进行挂牌管理，标识内容为地点、闸阀名称、规格型号、闸阀编号、控制范围、责任单位，并悬挂状态标识牌。三、使用维护（一）保供队每半月对责任范围内的管路进行一次系统排查，并建立巡查台帐。（二）施工单位出现风、水压力不足时，由施工单位和保供队分别对各自管辖范围内的风、水管路进行全面排查。（三）各单位将所辖范围内的管路纳入本单位日常工作管理范畴，发现跑、冒、滴、漏等故障现象，必须及时进行处理。（四）各单位对照本规定中的管路安装标准对所辖范围内的管路进行安装，对因管路安装质量不符合规定影响生产或造成安全事故的，严肃追究相关单位责任。（五）全矿各单位维护、更换管路需要停风（水），必须办理施工申请（见附件1）,否则由调度所按影响生产组织追查。（六）各施工单位在压风、供水主干管路上安设分支管路时，必须办理书面申请（见附件2）,经保供队审核批准,并报机电管理科备案后方可施工。施工完毕后要进行安全质量验收。（七）系统巷道贯通（或工程竣工）由施工单位提出管路验收申请，由安全监察科组织，技术科、机电管理科、保供队等相关单位共同参与验收，合格后方可投入使用。（八）巷道修护、喷注浆等施工作业过程中，必须保护好管路，施工完毕后及时将管路恢复原状。（九）采煤队随工作面退尺必须及时回收轨道顺槽和运输顺槽内的管路。四、拆、接管理规定（一）增减风水主干管路或变更风水主干管路，必须办理拆、接风水管路申请，同时办理停风水申请。（二）要认真填写拆、接风水管路申请单，一式三份,内容包括拆接风水管路地点、拆接风水管路申请方案、实际风水管路简图，并注明管路管径、编号和长度。批准后的拆、接风水管路申请单分别送机电管理科及保供队各一份。（三）申请单位必须严格按审批的方案和时间段施工,逾期未施工的，必须重新办理申请。对未经批准，擅自拆接风水管路、随意增减管路或不按照批准方案施工的，机电管理科有权停止供风或供水。（四）拆、接风水管路申请执行情况，必须在圆班内反馈给保供队和机电管理科。（五）拆、接风水管路施工结束后，保供队必须立即更新风水管路系统图。五、处罚（一）有下列情况之一的，分别给予责任人及单位负责人X元/次罚款。1 .因管理、使用和维护不到位，造成管路出现跑、冒、滴、漏现象。2 .未对井下主要管路、闸阀实行挂牌留名，安排专人负责巡查、维护。3 .未按设计要求进行管路安装造成系统功能缺失或无法正常使用的，给予处罚并限期整改。4 .掘进工作面月度验收或施工队伍变换移交时，管路未按规定安装的，给予处罚并限期整改。5 .因未及时进行管路移交或回收，造成材料丢失或浪费的。6 .施工单位管路回收装车，不同管径不同用途管路混装的。7 .使用风水联动净化喷雾的单位，未按照先开风后开水，先停水后停风，水量适当控制，喷雾不需开启时停水停风等规定的。（二）违反以下规定的，分别给予责任人及单位负责人X元/次罚款，单位罚款X元。1 .人为损坏或偷盗系统管路及附件的，情节严重的交保卫科处理。2 .无申请进行管路拆接施工和随意开停闸阀影响系统的。3 .隐瞒、虚报、故意拖延报告风水影响生产事故的。附件：1.新海煤矿停风/水申请单2.新海煤矿风水管路拆/接申请单附件1新海煤矿停风/水申请单一、停风/水原因及施工内容二、施工时间：年月日至三、施工及安全负责人:四、影响范围五、安全技术措施：1 .联系矿调度，经同意后方可开始停风/水。2 .施工时，严格按本申请所批时间进行。3 .现场必须有跟班班队长（二级管理的正副队长、三级管理的队长、书记、副队长）统一指挥。4 .施工完毕，须进行风/水压力测试,确认没有问题后，方可恢复正常风/水,并向矿调度汇报，做到工完料尽场地清后撤人。矿值班：保供的调度所：机电管理科：被影响单位：申请单位：编制：日期：年月日附件2新海煤矿风水管路拆/接申请单申请单位:拆/接原因拆/接地点风口水口拆/接方案（附拆接前简图）批准风口水口拆/接方案（附简图）1 .干管拨头：画出拨头处的上级闸阀、下级闸阀；标明拨头处管子编号、管径；2 .末端管路拆接：画出拆接处上级闸阀、标明拆接处管子编号、管径、长度；管径用公称直径。1 .干管拨头：画出拨头处的上级闸阀、下级闸阀；标明拨头处管子编号、管径；并用箭头注明“拆”或“接二2 .末端管路拆接：画出拆接处上级闸阀、标明拆接处管子编号、管径、长度；并用箭头注明“拆”或“接”。拆接处原管路管径、管路编号：拆接的管路管径、长度：申请人：施工时间：批准人：第一联（白）申请单位存第二联（红）机电管理科存第三联（黄）保供队存1()
