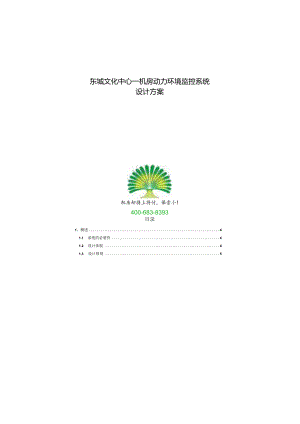

东城文化中心一机房动力环境监控系统设计方案机房却携上将忖，保索小!400-683-8393目录1、概述41.1 系统的必要性41.2 设计依据41.3 设计原则51.4 系统性能51.4.1 先进性51.4.2 可靠性51.4.3 稳定性51.4.4 实时性51.4.5 实用性5146扩展性51.4.7 兼容性6148灵活性61.4.9 维护性61.5 系统结构62、系统各功能模块实现72.1 UpS监拄72.2 蓄电池监控82.3 配电监控92.4 配电开关Il2.5 温湿度监控模块122.6 精密空调监控142.7 普通空调162.8 除湿机联动控制172.9 定位漏水监控模块192.10 域漏水监控模块212.11 照明监控/新风机222.12 防雷监控242.13 烟雾监控262.14 视频监控272.15 门禁监控292.16 服务器监控302.17交换机监控332.1«多媒体报警353、系统平台设计技术要求363.1、 统结构要求363.2、 系统性能要求363.3、 平台性能及功能384、本项目拓扑图391、峻1.1 系统的必要性随着计算机的发展和普及，计算机系统数量与日俱增，其配套的动力、环境设备也日益增多，建设IT中心机房已成为各大单位的重要组成部分。机房的动力、环境设备(供配电、UPS、空调、消防、安防等)必须时时刻刻为整个计算机系统提供24小时不间断的正常运行环境，同时必须保障服务器系统资源、网络资源等正常运行。因此，为了保证计算机系统安全可靠工作，对机房里面环境设备及系统主机进行实时监视和有效管理是极其必要的。尤其目前国内普遍缺乏机房场地设备的专业管理人员，对设备进行现代化管理尤显得十分重要。旦机房动力、环境设备或者服务器系统、网络等出现故障，就会造成服务器设备、网络设备故障或者服务器系统资源、网络资源等不能提供实时数据服务，当严重事故时，会造成机房内设备报废，系统以及数据无法恢复，造成长时间系统瘫痪；特别是造成电子商务不能正常交易、电子政务以及OA办公等不成正常办公等，造成的损失与后果不堪设想。IlWngi是随信息化建设应运而生的，它是集机式动力、环境、安防以及服务器系统资源、网络资源等集中监控系统的管理服务平台，是专为现代计算机、网络通信机房及无人值守变电站而设计的多功能远程集中监控系统，主要监控对象包括：供配电、照明、开关、电源防雷器、UPS、发电机、精密空调、新风机、漏水、温度、湿度、有害气体：消防控制器、烟雾探测器、温感探测器、门禁、视频、防盗报警、主机、等设备。1.2 设计依据(1)计算机机房集中监控用户要求(2)计算机场地安全要求(3)计算机站场地技术条件GB2887-89(4)工业企业通信接地设计规范GBJ79-85(5)安全防范工程程序与要求GA/T75-94(6)智能建筑设计规范(GB/T50314-2000)(7)低压配电设计规范(GB50054-95)(8)中华人民共和国公共安全行业标准(GA247-2000)1.3 设计原则1、先进性：系统软件与硬件均采用成熟的最新技术手段自主研发，并保持一定前瞻性，能适应整个行业未来的科技发展需要；2、可靠性：系统的设计以及硬件研发，选用较成熟的最新成熟技术；3、运行管理方便：软件采用全中文B/S设计，操作方便简洁：4、可扩展性强：采集设备采用分布式系统架构，增加监控设备，不干扰其它设备的正常运行；5、接口丰富：系统提供基于RS485的MoDBUS协议、SNMP协议、RS232串口等智能设备监控开发接口：同时系统还提供第三方接口，便于第三方软件兼容。6、施工简化：设备提供标准的通讯接口，采用统一的标准系统接线，以及分布式网络连接，现场施工操作简单。7、技术支持能力强：承建单位技术实力强，服务完善8、建设时间短：在较短的时间内完成系统的安装调试1.4系统性能1.1.1 1先进性整个系统技术保持一定前瞻性，采用的设备和技术能适应将来的科技发展。1.1.2 可靠性所选设备具有良好的电磁兼容性和电气隔离性能，系统安全可靠性高，有足够的抗干扰能力，不影响被监控设备正常工作。设省研发与选用采用高可靠的工业级标准，保障系统7X24小时不间断运行1.1.3 稳定性系统成熟稳定，支持各种空调、UPS等主流厂家智能设备的接口通讯协议1.1.4 实时性系统图像、数据能通过网络实时传输与保存，用于日后的查询与分析。1.1.5 实用性系统性能价格比高，整个系统施工简化、易维护、易使用、运行费用低。1.1.6 6扩展性系统采用分布式架构设计，能够适应不断增加的扩展需求，当系统扩容时，只需简单增加相关设备即可。1.1.7 兼容性整个系统能监控不同的操作平台和语言环境，并能与不同厂商的产品兼容。1.4.8灵活性系统构成方式简单，功能配置灵活，充分利用现有的计算机资源，能满足不同业务部门的需要。1.4.9维护性系统运行可在线运行诊断和检测，能及时发现系统各功能单元故障情况，便于系统故障的维护处理。1.5系统结构2、系统各功能模块实现2.1 UPS监控I枚1、系统界面的列8*NvKF朝南S一是4.MFJTt电aO-AutZAg稣Hb71mM2K._,2、监控内容实时监测UPS的输入输出电压、电流、频率、功率，蓄电池组容量、电压、温度等参数，整流器、逆变器、电池、旁路、负载等部件的工作状态与参数。3、实现方式通过UPS的RS485或RS232智能接口与协议转换器设备连接，采用TCP/IP方式将采集信息接入监控平台，由监控平台软件进行UpS的实时监测。4、实现结构5、智能通讯转换器(NCSl)1路1232(或者«485)转10/100卜1以太网接口：内置的微处理器和坚固的工业级金属外壳，被广泛的适用于各种恶劣环境：安全性高，模块白带看门狗，保障系统安全： 通用型好，内置数据透明传输芯片，方便组网连接： 具有TCPuto,TCPServer,TCPCIient,UDP,UDP组播连接等五种操作模式： 调试方便；可通过IE浏览器或设置软件直接进行参数设置； 电源隔离，3500V的隔离电压： 防雷，每线60OW的雷击浪涌保护功率；6、实现功能实时监控UPS的运行状态，包括UpS输入输出电压、电流、频率、功率，蓄电池组容量、电压、温度等参数，整流器、逆变器、电池、旁路、负载等部件的工作状态与参数。可对监测到的各项参数设定上下限阀值，一旦参数发生超限报警，在相应的位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，并第时间发出多媒体语音、电词吾音拨号、手机短信、E-MaiK声光等对外报警。多媒体语音、电话语音拨号、手机短信、Hfaik声光报警可根据需要设定异常消除时，进行恢复告警，通知用户异常消除。2.2蓄电池监控1、监控内容事（#sn.uMDaRhTcTAB对机房内每组N节DCl2WDC6V/DC2V蓄电池的参数进行实时监测，一旦发生故障通过监控平台发出对外报警。3、实现方式通过加装蓄电池检测仪与每节电池进行连线监测，多台蓄电池检测仪通过RS485智能接口与协议转换器设备连接，采用TCP/IP方式将采集信息接入监控平台，由监控平台软件进行蓄电池的实时监测。4、实现结构5、蓄电池监控模块 工作电源：DC48±15%或ACDC220±15与或DCuOV土15%; 电压检测范围:适用于2V、6V、12V蓄电池; 电流检测精度:±1.0%; 电流检测范囤:0'±2000A; 温度测量精度：土0.5C; 内阻检测范围：0.05mQ-100m; 通讯接口：RS485、RS232; 输出I/O口：二路干接点，可用于报警输出与控制。6、实现功能 实时监测蓄电池组的总电压、充放电电流、电池表面温度（可选，需配置贴片式温度传感器）、单体蓄电池的电压参数。 可对监测到的各项参数设定上M艮阀值，一旦发生超限报警，在相应的位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、E-Mails声光等对外报警。 多媒体语音、电话语音拨号、手机短信、E-Maih声光报警可根据需要设定异常消除时，进行恢复告警，通知用户异常消除。2.3配电监控有«4e弟监控内容CAMRReOCSEn RlMSP®FX去火厘中做I4弘指PD222要仃 民保M（D4 Dtmc,upg*aas HFwn*xk6tf)iiITl-» i÷tflAD190&AF肛W#EaVxB2、机房市电的供电将直接影响机房内用电设备的安全，设计在配电柜上安装电量仪对市电进线进行各项供电参数监测（包括三项线电压、相电压、相电流、有功功率、功率因素，有功电能、无功电能等）.3、实现方式通过在配电柜中安装电量仪对进线实现监测，可通过电量仪传感器的RS485智能接口与协议转换器设备采用TCP/IP方式将采集信息接入监控平台，由监控平台软件进行配电的实时监测。4、实现结构5、电量仪传感器（YD2010） 准确度，相电压、电流、功率0.5*RD,电能、线电压0.5$RD,频率0.Ig 量程，电压5120Y600V（最大600V）,电流01A5A（最大6A） 测量系统接线方式，三相四线/三相三线/一相二线或一相三线等： 通讯接口，RS485,Modbus-RTu通讯规约： 电磁兼容.浪涌电源：4kV（12*5OHS）12线：2kV:快速瞬变脉冲串，电源：4kV,2.5kHzI/O线：2kV,5kHz:静电放电，接触放电：6kV,气隙放电：8kV;射频电磁场，10Vm中等强度的电磁辐射； 工作环境，温度：-25、55七；湿度：2095%（无凝露）； 整机功耗4W06、实现功能 实时监测市电进线三相电的相电压、线电压、相电流、频率、功率因数、有功功率、无功功率等参数。 可对监测到的各项参数设定上下限阀值，一旦发生超限报警，在相应的位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、E-Maik声光等对外报警。多媒体语音、电话语音拨号、手机短信、E-MaiK声光报警可根据需要设定异常消除时，进行恢复告警，通知用户异常消除。2.4配电开关1、系统界面am-* uhm 路mgt* *IxtaF mtc H i*fe÷符冈心住悔6保日集加码PRRam力士4ta号金仍网触IID本站的HADu M×世秒发码020开“东2、监控内容配电柜内有重要的配电开关，监视其是否跳闸断电状态非常必要，一旦开关跳闸断电将造成机房内重要系统的瘫痪，因此设计对配电柜内的重要开关的状态进行实时监测，一旦发生报警通过监控平台发出对外警3、实现方式道过隔离高压输入模块采集配电开关下出线的强电信号，通过6路隔离高压输入模块的RS485料能接口与协议转换器设备采用TeP/IP方式将信号接入监控平台，由监控平台软件进行实时监测。4、实现结构5、智能配电检测器（PD220） 6路空气开关监控、4路开关量输入Dl和2路开关量输出DO; 开关量转换输入160VAC240VAC 开美量100$准确 继电器输出3AAC250YMAX; 隔离电压3000V; 通iR接口，RS485.MODBUS-RTU通讯规约： 工作电源DC12V;6、实现功能 实忖监测配电开关的通断电状态。 一旦发生报警，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、E-MaU,声光等对外报 多媒体语音、电话语音拨号、手机短信、E-Mai1、声光报警可根据需要设定异常消除时，进行恢复告警，通知用户异常消除。2.5混濯度监控模块U系统界面(rcasmmArmaseElaisa，atu“MSDUCS2、监控内容对于机房内各种昂货的电子设备，其正常运行对环境温湿度有较高的要求。因此在机房的各个重要部位安装带液晶显示温湿度传感器，一旦发现超温异常立即启动报警。3、实现方式通过在机房重要部位安装带液晶显示的温湿度传感器对环境温湿度煲现监测，既可在温湿度传感器表面实时看到当前的温度和湿度数值，亦可通过温湿度传博器的RS485智能接口与协议转换器设备采用TCP/IP方式将信号接入监控服务器的串口，由监控平台软件进行温湿度的实时监测。4、实现结构U,嵌入式监控平台tcp/iptcp/ip5、温湿度传感器(TH100) 额定电压、电流，DC12V,6ta(Max:IOmA); 测量范围，温度：-2(rC、70C,湿度：0、100如山;第13页共45页 测殳精度，温度：±0.5C,湿度：±4.5%rh: RS485通讯输出：6、实现功能 实时监测机房区域内的温度和湿度值。 系统可对温度和湿度参数设定越限阀值（设定上下限、），一旦发生越限报警，且发生报警的参数会变红色并闪烁显示，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、E4faih声光等对外报警。 多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定异常消除时，进行恢旦告警，通知用户异常消除。2.6精密空调监控1、系统界面C电子地图Re b*#发和话分发成期状本评情故算任建下告VKKi.lKf-MitJiy4年号H家*8路港SIlE 力MMl巾我寿 采热而求州史Zh 0在 =»*，Ra未翼体状况应覆号相：<正用次居H战习初中n UJtma>e U <.e卧线e好，Q(*q IO“0O(Mftf Ie整-CJUMMOoi<mOHstW.施正常Q力及欠*a%O外吸第版泊值定常Q所读末指Q燃古L UBVW MflJ 1O幺 MKH1O586WM4OOO映W及JnOQ I%Or FA &O03类O比咽1叫e已在四UWl王O2、监控内容对机房内精密配电柜的运行参数及开关状态进行实时监测，一旦发生故障及报警通过监控平台发出对外报警。3、实现方式通过精密空调的RS485或RS232智能接口与协议转换器设备连接，采用TCPAP方式将采集信息接入陈控平台，由监控平台软件进行精密空调的实时监测与控制。5、智能通讯转换器（NCSl） 1路RS232（或者RS485）转10/10OM以太网接口； 内置的微处理器和坚固的工业级金属外壳，被广泛的适用于各种恶劣环境： 安全性高，模块自带看门狗，保障系统安全； 通用型好，内置数据透明传输芯片，方便组网连接； 具有TCPAuto,TCPServer,TCPClient,UDP,UDP组播连接等五种操作模式： 调试方便：可通过IE浏览器或设置软件直接进行参数设置； 电源隔离，3500Y的隔离电压； 防雷，每线600W的雷击浪涌保护功率；6、实现功能 实时监控精密空调的运行状态，包括室内温度、室内湿度、压缩机状态、风机运行状态、空调开关机状态、除湿、制热、制冷等状态，以及空调故障状态等。 可远程控制精密空调的开关机、设定温度、设定湿度等。 以上监控内容根据精密空调厂家提供的协议决定，不同品牌、型号的精密配电柜所监控到的内容不同。 可对监测到的各项参数设定上下限阀值，一旦发生超限报警，在相应的位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、E-Mail、声光等对外报警。 多媒体语音、电话语音拨号、手机短信、E-Mai1、声光报警可根据需要设定异常消除时，进行恢更告警，通知用户异常消除。2.7普通空调1、系统界面*JT户外伊ID“AKIPS以课得校是媛体nml2*=l件功空词flRW小M欢蜃世0IW技W白场钠开0心”礼机依娴足工W*块4iH7GjKKSlW初号巾俯尔翕9.委H期派附lfi*Wa:ZD12H2lCO上flHIW：0EeUL?M»蹄号修现短院电“令4安样U党总ftVUffitZ<«MrtuRWB依依K*n*apO2nX9<«<M<TBIOftn±*BIIAMKAirioooAExAAWAkVKKKU的RST3UPS雄门作例如风，It*2W%.皿g：4CUC&石>fW三tIc0:1Oe2、监控内容机房温度出现异常时，将导致机房其他设备运行所需的环境失去保障，因此对机房内普通空调的运行状态进行实时监测，同时可对普通空调实现远程的开关机控制。3、实现方式通过在普通空调中安装空调控制器对普通空调进行实现监测，可通过空调控制器的RS485智能接口与协议转换器设备采用TCPlP方式将采集信息接入监控平台，由监控平台软件进行普通空调的实时监测与控制。4、实现结构空调控制器5、空调远程控制器（AIRC-485） 2路温度检测，分别检测回风口温度和送风口温度，标配线长1米； 1路红外发射管接口，载波频率3842KHz,标配线长1米； Dl接口：1路DI; DO接口：1路光耦输出接口： 通讯接U：1路RS485,标准MoDBUS协议； 供电方式：DC12V100v; 工作环境：温度：T（TC70C;湿度：10$95%不凝露； 存储环境：温度：5C30C不凝露；湿度：30-90RH%;6、实现功能 实时监控普通空调的运行状态，包括送风温度、回风温度、空调开关机状态以及空调故障状态等。 可远程控制精密空调的开关机、设定温度等。 具有来电启动普通空调的功能。 需用户提供空调的遥控器。 可对监测到的各项参数设定上卜限阀值，一旦发生超限报警，在相应的位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、LMaik声光等对外报警。 多媒体语音、电话语音拨号、手机短信、ETfaik声光报警可根据需要设定异常消除时，进行恢复告警，通知用户异常消除。2.7动端1、监控内容当机房湿度过出现异常时，将导致机房因湿度过高引起的环境无保障，因此对机房内湿度的实时运行状态进行监测，当湿度高于设定值时系统自动启动除湿设备。3、实现方式通过在机房内安装温湿度进行实时监测，可通过温湿度的RS485智能接口与信息模块设备采用TCP/IP方式将采集信息接入监控平台,同时在除湿设备上加装继电器，通过信号战与信息模块的DO连接，当湿度过高时，监控平台向信息模块发送指令，控制DO启动除湿设新。4、实现结构W5、信息采集模块（MD82N）和继电器（G2R-I-S）信息采集模块（MD82N） 8路开关量输入Dl,2路开关量输出00; 具有DO联动功能： 通讯方式，RS485和以太网10/10OM 串口服务器功能，RS485转以太网10/100M; 工作电源DC9T5V;继电器（G2R-1-S） 维电器带底座 工作电压AC:150V-250V 环境温度：-40至70C（不结冰） 绝缘电阻：100OM欧以上6、实现功能 实时监控机房的温湿度运行状态等。 可远程控制除湿机的开关机等。 可对监测到的湿度设定阀值，旦发生湿度超过限值，自动发送指令启动除湿设备并对记录进行存储，超限也可以进行报警处理。第18页45页- 多媒体语音、电话语音拨号、手机短信、E-Mai1、声光报警可根据需要设定异常消除时，进行恢复告警，通知用户异常消除。2.8定位水监控模块1、系统界面t>M2、监控内容由于机房内有空调及进出水管等设备，液体泄漏的情况时有发生，这就要求及早发现及时处理，因此设计在机房有空调的地方安装定位漏水感应绳以及定位漏水检测设备，保证机房设备的稳定运行。3、实现方式通过在有水泄露地方的四周敷设漏水感应绳，当发生漏水时感应绳将报警信号传给定位漏水传感器，既可通过定位漏水的液晶屏显示，亦可通过定位漏水传感器的RS485智能接口与协议转换器设备采用TCP/IP方式将信号接入监控平台，由监控平台软件进行实时监测。4、实现结构嵌入式监控平台H、/定位式漏水检测5、定位漏水传感器(LK2000)定位式漏水绳接口，配接1路专用定位漏水感应绳，最长可配300M,漏水定位精确度误空士02m内："第20员其45员"- DO接口，1路光耦输出接口： 通讯接口，1路RS485,标准MoDBUS协议； 供电方式，DC12V100m: 工作环境，温度：0C70C;湿度：0%95%不凝露： 存储环境，温度：5C30C不凝露：湿度：30-90RH%6、实现功能 实时监测机房的漏水情况。 一旦发生漏水，定位漏水检测可以显示具体的漏水位置，精确到0.2米，在相应的位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、E-Mail、声光等对外报警。 多媒体语音、电话语音拨号、手机短信、E-Maik声光报警可根据需要设定异常消除时，进行恢更告警，通知用户异常消除。2.9区域水监控模块1、系统界面<tuneiNE*带篇初,5rttnpgmki布UM#akVM2、监控内容由于机房内有空调及进出水管等设备，液体泄漏的情况时有发生，这就要求及早发现及时处理，因此设计在机房有空调的地方安装漏水感应绳以及区域式漏水检测设备，保证机房设备的稳定运行。3、实现方式通过在有水泄露地方的四周敷设漏水感应绳，当发生漏水时感应绳将报警信号传给区域式漏水控制器，通过漏控制器提供的IO信号传送到信息采集模块，然后通过TCP/IP将信息传给监控平台，监控平台软件进行漏水的实时监测。4、实现结构潮水监控5、漏水传感器(LKlOOO)电源，1224V DC,最大IoomA,输入，漏水检蝌最大检测绳长度300米侦测响应时间5秒声音报警80分贝0.6M 1个继电器输出(液体发现与故障报警)，1A24VDC, 0. 5A8120VAC隔离电压IOoOV DC6、实现功能实时监测机房的漏水情况。一旦发生漏水报警，同时产生报警事件进行记录存储并有相应的处理提示,并第一时间发出多媒体语音、电话语音拨号、手机短信、E-Maik声光等对外报警。多媒体语音、电话语音拨号、手机短信、E-Maih声光报警可根据需要设定异常消除时，进行恢复告警，通知用户异常消除。2.10照明监控/新风机1、系统界面WkNHrf工，情中frwwj国助器AJrE TWfJ: 7 K用公轨#»川，S 里市电 竹MlW值” few T他&*加俯及求物露仲美4潘rg。远程灯光、新风机.的控制a*i4iooPEmSUamADuuJM!ABXAJH*<A).vP八.UISMsTauPs2、监控内容对机房内灯光照明(N，”一)回路进行远程的开关制。3、实现方式通过数字量输入输出模块控制维电器装置来控制灯光照明(.)回路220V电源的通断电，从而实现灯光照明(也)的开关灯控制，通过输入输出模块的RS485智能接口与协议转换器设备采用TCP/IP方式将信号接入瞌控平台，由瞌控平台软件进行灯光照明的开关灯控制。4、实现结构5、开关量输入输出模块(MD82N)和继电器(G2R-1-S)信息采集模块(MD82N) 8路开关量输入DI,2路开关量输出DO; 具有DO联动功能； 通讯方式，RS485和以太网10/10OM 串口服务器功能，RS485转以太网10/100M; 工作电源DC9T5V：继电器（G2R-I-S） 继电器带底座 工作电压AC150V-250V 环境温度：-40至7（C（不结冰） 绝缘电阻：100OM欧以上6、实现功能通过监控平台软件实现远程的开关灯（或新风机）控制，同时可对灯光照明（或浙风机）回路进行定时开关灯设置，使灯光照明（戊新风机）自动工作不需人为干预，大大延长了设备使用寿命，达到节能降耗、无人值守的目标。系统支持与其它子系统的联动功能，如：灯光或泊风机）和门禁系统联动，有权限的管理人员进入房间前在外面刷卡，系统自动打开机房内灯光（或巾风机），离开时刷卡后自动延时熄灯（或关闭JJi风机）。2.11防雷监控1、系统界面*件*P+*一个aPouPm*r打降职曲“*6?Wm*AftflOooooooog法TA8 ADti 始诙 e 啤 *n UPT2、监控内容机房内防宙器的工作状态进行实时监测，一旦发生故障通过监控平台发出对外报警。3、实现方式采用8路隔离数字量:输入模块采集防布器提供的干接点信号后，通过8路隔离数字量输入模块的RS485智能接口与协议转换器设备采用TCP/IP方式将信号接入监控平台，由监控平台软件进行防雷器状态的实时监测。防设备嵌入式平台4、实现结构5、开关量输入输出模块（MD84）8路开关量输入DI.4路开关量输出DO: 通讯方式，RS485 工作电源DC12V;6、实现功能 实时监测防雷器的工作状态。 一旦发生报警，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、RMaik声光等对外报警。 多媒体语音、电话语音拨号、手机短信、E-MaiL声光报警可根据需要设定 异常消除时，进行恢复告警，通知用户异常消除。2.12场雾监控1、系统界面a*eAe au*Aat anaetmaPa< WiiH*m*P国 +国若一我*m6*mE6*8*%第三i恤WTnfiaWaai* +m <see 叩 aW三9甲皿32AR*R*exa1»eA.LPE2,监控内容机房消防报警主机提供的报警干接点输出信号输出（）与开关量输入输出模块MD82N接入，一旦发生报警通过监控平台发出对外报警。3、实现方式通过在机房里要区域部设烟雾传感器，当发生火警时烟雾传盛涔将报警估号传给信息采集模块控制器，然后通过TCP/P将信息传给监控平台，监控平台软件进行漏水的实时监测。4、实现结构5、开关量输入输出模块(MD82N)和烟雾探测器(HM-602PC-4)信息采集模块(MD82N) 8路开关量输入DI,2路开关量输出DO; 具有Do联动功能： 通讯方式，RS485和以太网10/10OM 串口服务器功能，RS485转以太网10/100M: 工作电源DC9-15V;烟雾探测器(HM-6O2PC-4) 静态电流：12mA(NO:2v(N0); 报警电流：3mA(NC):15mA(N0); 报警输出：继电器输出虬ED指示； 灵敏度：3%/m： 工作环境：-Ioc,+5(TC;95%RH; 产品尺寸：104*5Inlm; 工作电压：DC9-35V6、实现功能 实时监测机房内的消防火警信号。 一旦发生报警，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电谕普音拨号、手机短信、LMaik声光等对外报警。 多媒体语音、电话语音拨号、手机短信、EHfai1、声光报警可根据需要设定 异常消除时,进行恢熨告警，通知用户异常消除。2.13视频监控1、系统界面2、监控内容通过在机房的入门口、重要区域等地点安装DS-2CD754具有300万像素的高清防暴半球网络摄像机，实时监控进出机房人员的状况。拍摄到的视频画面汽接传输到DS-9608N-ST网络硬盘录像机进行压缩并存储。网络硬盘录像机内置的10/10OM网络接U通过TCP/IP网络（超五类网线、内部局域网LAN、光纤或VPN等方式）传送至监控中心服务器°3、实现方式通过机房中安装视频录像设备以及重要区域布设高清摄像抢，对机房的进行实时视频监控，监控平台通过TCPnP实时与网络录像机进行视频通讯，可将现场的实时画面传入览控平台，并能进行回放等。4、实现结构视频系统交换机TCpap TCP/IP7/嵌入式监拄平台5、摄像头 采用高性能SONYCCD; 分辨率高，图像清晰、细腻； 低照度，OLuxwithIR,支持自动彩转黑功能，实现昼夜监控： 支持背光补偿功能： 支持自动白平衡功能， 色彩还原度高，图像逼真： 信噪比高，图像画面干净、悦目； 支持自动电子快门功能，适应不同监控环境： 支持自动电子增益功能，亮度自适应： 采用先进的双环玻璃设计，可匏性高：6、实现功能 显示器或监视器屏幕上的实时显示和录像内容的回放及检索。降低了值守人员的工作强度且提高了安全防卫的可靠性。2.14门禁监控1、系统界面IKACaSSL25#DH 第 A11nhgeal4-A-7出,建轻5距2、监控内容对通道进出权限的管理，分别对进出通道的权限，进出通道的方式,第29贞笛15贡进出通道的时段，进出记录保存过后可查询，保障了公司安全并且可以防止员工混加班现象3、实现方式通过在机房进出门上安装门禁设备，并通过TCP/P与门禁系统联接，可实时将门开关情况录入门禁系统，可通过门禁系统远程控制门的开关、赋相关权限等，监控平台通过TCP/IP与门禁系统整合，可通过监控平台进行门禁操控等。4、实现结构TCPP交换机5、门禁系统主机（LK-671）门禁系统嵌入式监控平台 自带TCP/IP通讯接口，10WlOoM自适应 集转换和采集于一体，降低成本，简化安装和提高可靠性 内置的微处理器和坚固的工业级金属外壳，被广泛的适用于各种恶劣环境 高速闪存设计，永不丢失6、实现功能 系统管理人员可以通过微机实时查看每个门区人员的进出情况和每个门区的状态，也可以在紧急状态打开或关闭所有的门区。 出入记录查询功能，系统可储存所有的进出记录、状态记录。 当出现异常情况时，系统具有报警功能。如：强行开门、门长时间不关、通信中断、设备被拆、用户卡失窃或无效的卡开门等，监控系统会联动嵌入式现场监控主机通过电话语音报警、短信通知或声光报警等方式的发出告警报警信号，同时保存记录。2.15服务监控1、系统界面*O,Ucus.» .!(*« P2- 的他排患 尊用W督标金便水精测vi> WMfKMTd!IWCF 012、监控内容对LinUX服务器的交换空间占用率、物理内存占用率、CPU负荷、进程总数运行状态僵尸进程数量、PING服务可用性检查，丢包率响应时间、网卡流量、系统平均负载情况、磁盘空间、系统当前登录用户数、服务器运行时间等参数进行监控，一旦发现异常立即启动报警。3、实现方式通过SIWP简单网络管理功能解析服务器的各项参数，然后通过TCP/IP将信息传给监控平台，监控平台软件进行参数的实时监测。4、实现结构服务器交换机TCP/IPTCP/P5、服务器自带SNMP网络管理功能6、实现功能第31页其45页系统可对参数设定越限阀值（设定上下限），一旦发生越限报警，且发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、E-Mail、声光等对外报警。2.16数据库监控1、系统界面ftmvmrnf个心除2、监控内容对于OraCIe数据库服务器的数据文件的每秒1/0操作、连接数据库使用时间、已连接的用户数、数据缓冲命中率、字典缓存命中率、共享池重载比率、共享池剩余内存、PGA内存中的排序比、重做日志的1/0流量、回滚段头冲突、回滚段块冲突、回滚段命中率等各重要参数进行监控，一旦发现异常立即启动报警。3、实现方式通过SNMP简单网络管理功能解析Oracle数据库中的各项服务参数，然后通过TCPzlP将信息传给监控平台，监控平台软件进行参数的实时监测,4、实现结构第32贞其45页5、数据库服务器自带SNMP网络管理功能6、实现功能系统可对参数设定越限阀值（设定上下限、），一旦发生越限报警，且发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、E-Mai1、声光等对外报警。2.17交换机监控1、系统界面林型考程1 OO-Rna TWarnTnMO在昭 vreah#SnMkfn aCaO)tmmA* 'b6u 接na!ma M)m>l*CWmaftr-中X AF* BAD Um tekung#ih UCI，W *D * 眦 Aaak« #na*KQaesasmastaGm'3 «F 4 6 ) 2,监
