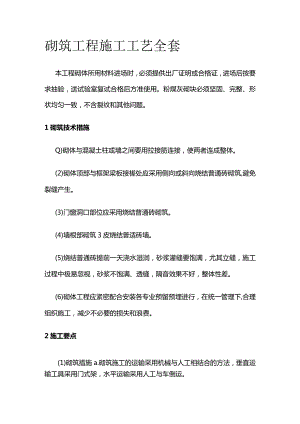

砌筑工程施工工艺全套本工程砌体所用材料进场时，必须提供出厂证明或合格证，进场后按要求抽验，送试验室复试合格后方准使用。粉煤灰砌块必须坚固、完整、形状均匀一致，不含裂纹和其他问题。1砌筑技术措施Q)砌体与混凝土柱或墙之间要用拉接筋连接，使两者连成整体。(2)砌体顶部与框架梁板接槎处应采用侧向或斜向烧结普通砖砌筑,避免裂缝产生。(3)门窗洞口部位应采用烧结普通砖砌筑。(4)墙根部砌筑3皮烧结普适砖墙。(5)烧结普通砖提前一天浇水湿润，砂浆灌缝要饱满，尤其立缝，施工过程中极易忽视，砂浆不饱满、透缝，隔音效果不好，整体性差。(6)砌体工程应紧密配合安装各专业预留预埋进行，在统一管理下,合理组织施工，减少不必要的损失和浪费。2施工要点(1)砌筑措施a.砌筑施工的运输采用机械与人工相结合的方法，垂直运输工具采用门式架，水平运输采用人工与车倒运。b.外墙转角处应将砌块分皮咬槎，交错搭砌，砌体垂直缝与门窗洞口上边线应避开通缝，砌筑错缝应符合规定，不得出现竖向通缝。砌体水平灰缝的砂浆饱满度，应按净面积计算不得低于90%;竖向灰缝的砂浆饱满度不得小于80%,竖缝凹槽部位应用砌筑砂浆填实，不得出现瞎缝，透明缝。c.混凝土柱与砌块的拉结采用在混凝土柱中予埋墙拉筋，位置见下图。构造柱与砌体的拉结筋。自标高03米至顶，拉结筋采用26.5每隔500高伸入墙内1米或至洞口，内夹70厚聚苯板应随砌随放，聚苯板间不得有缝隙。d.内外墙间按要求设拉结筋，在砌筑混凝土空心砌块时下500拉结筋。e.当砌体填充墙长度大于5米时，墙顶部应按设计图要求用膨胀螺栓与板拉结。填充墙高度大于4米时，在墙体半高处设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁，主筋412,主筋应与相应标高处的墙上予埋件焊接；墙长超过2倍墙高时，墙中设构造柱，墙高度尺寸为构造柱间距；后砌填充墙沿框架柱全高每隔400mm设26拉筋,拉筋伸入柱内的长度为300mmof.砌块均采用全顺式砌筑方式。g.砌筑施工中的所有原材料均应有出厂质量合格证，并作好复试，合格后方可使用，配合比必须有实验室出具的实验配合比。h.对不能同时砌筑的临时间断处必须留出斜槎，除转角外，否则可留阳槎，加设拉强筋。i.在梁（板）上、下均设构造柱时，在梁（板）内预留埋件和插筋，仅若在楼板下部设有构造柱时，在楼板中预留埋件。k.构造柱纵向钢筋下端与预留铁搭接30d,上端与梁（板）底预埋焊接。I.构造柱遇窗洞口时，构造柱仅在窗系梁以下设置，构造柱纵向钢筋下端与楼面上预留播铁搭接，搭接长度300mm,上端锚入水平系梁中250。m.填充墙应全高每隔500设26拉筋，拉筋伸入墙内的长度不小于土墙内的长度不小于墙长的1/5,且不小于700,水平拉接钢筋应与框架柱或混凝土上贴模箍焊接或锚入构造柱内，框架柱上的预留贴模箍为10,且为焊接闭箍。与贴模焊接的拉接钢筋采用单面焊，焊缝长度不小于IOdon.在层大于4m的内墙和无窗洞的外墙中，墙体半高设置与柱(或混凝土墙)连接且沿墙全长贯通的钢筋混凝土水平系梁，截面高度120mm,主筋可以与框架柱混凝土墙上贴模箍焊接。当有门洞时，水平系梁设在门洞上皮，门洞处按过梁要求，门过梁每侧支承长度360o在有窗洞的外墙，水平系梁可沿窗台高度通长设置。、构造柱的混凝土强度等级C20,构造柱与砌体拉结如图所示。(2)砌筑要点a、施工前应先将基层按标高找平，在框架柱上弹好500mm水平标高控制线，将洞口过梁等位置线弹在柱上做为皮数杆。按图纸在楼地上放出第一皮边线，轴线和洞口线，揖底排活，然后再逐皮砖砌筑。b、砌筑时本着先外后内的原则，每层从转角处开始，挂双面线砌筑。做到随砌随校。保证砌体横平竖直，砌浆饱满，接槎可靠。U墙内配管线先期预埋，禁止留槽和砌完后凿洞。d、砌筑墙体对消火箱洞等洞宽大于300mm的加设钢筋混凝土过梁。e、砌筑中不可忽视砌体立缝的饱满度，不得出现透缝，灌缝不实现象，否则既会影响砖墙整体性，也会影响隔音效果。f、墙体拉结筋一定要位置准确，避免出现不赶活的拉墙筋。g、刚施工后的墙体做好成品保护，做出不准碰撞警示标志。
