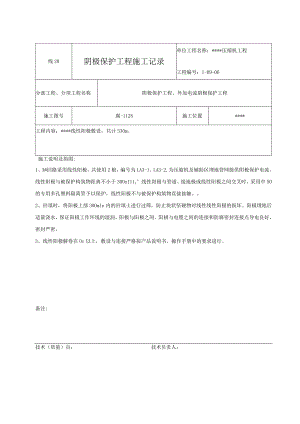

线20阴极保护工程施工记录单位工程名称：*压缩机工程工程编号：1-09-06分部工程、分项工程名称阴极保护工程、外加电流阴极保护工程施工图号腐-1128施工位置*工程内容：*线性阳极敷设，共计530m。施工说明及简图:1、3#回路采用线性阳极，共使用2根，编号为LA3-1、LA3-2,为压缩机及辅助区埋地管网提供阴极保护电流。线性阳极与被保护构筑物距离不小于30OnI111°线性阳极与管道、接地极或线性阳极之间交叉时，采用中50的专用多孔塑料隔离管予以保护，线性阳极不与被保护构筑物直接接触。2、回填时，将阳极上部30Omln内的回填土进行过筛，防止块状坚硬物对线性线性阳极的损坏。阳极埋地后适量浇水，保证阳极工作环境的湿润。阳极与阳极之间、阳极与电缆之间的连接和防腐密封连接点导电良好，密封严密。3、线性阳极解卷在Oc以上，敷设与连接严格按产品说明书、操作手册中的要求进行。备注:技术（质量）员：技术负责人：线20阴极保护工程施工记录单位工程名称：*压缩机工程工程编号：1-09-06分部工程、分项工程名称阴极保护工程、外加电流阴极保护工程施工图号腐-1128施工位置*工程内容：馈流点及参比电极安装，共2个馈流点、2支参比电极。施工说明及简图:馈流点为恒电位仪反馈信号的测试点，包括零位接阴电缆和参比电极电缆，在管道上以铝热焊方式焊零位接阴电缆，用热熔胶+补伤片+聚乙烯热收缩带防腐，距管道20Omm处敷设1只参比电极，参比电极与管道平行，在参比电极正上方50Omm处埋一支PVC管，并露出地面50mu参比电极埋设前在净水中浸泡24h,参比电极和填包料充分浸润，安装时贴近管道立式埋设。参比电极在安装过程中轻拿轻放，未造成参比电极外壳的破裂。备注:技术（质量）员：技术负责人:单位工程名称：*压缩机工程线20阴极保护工程施工记录工程编号：1-09-06分部工程、分项工程名称阴极保护工程、外加电流阴极保护工程施工图号腐-1128施工位置*工程内容：测试点及参比电极安装，共4个测试点、4支参比电极。施工说明及简图：测试点是为掌握区域阴保的保护情况用于测量保护电位的点，包括测试电缆和参比电极电缆，此电缆引入测试桩内“在管道上以铝热焊方式焊测试电缆，用热熔胶+补伤片+聚乙烯热收缩带防腐，距管道200Inm处敷设1只参比电极，参比电极与管道平行，参比电极上方50OmIn处埋设一支PVC管并露出地面50mm。参比电极埋设前在净水中浸泡24h,参比电极和填包料充分浸润，安装时贴近管道立式埋设。参比电极在安装过程中轻拿轻放，未造成参比电极外壳的破裂。备注:技术（质量）员：技术负责人：年月日年月日单位工程名称：*压缩机工程线20阴极保护工程施工记录工程编号：1-09-06分部工程、分项工程名称阴极保护工程、外加电流阴极保护工程施工图号腐-1128施工位置*工程内容：汇流点及均压点安装，共6个汇流点，10个均压点。施工说明及简图:阴极汇流点为恒电位仪阴极输出电缆与管道连接的点，为一根阴极电缆，采用VV-O.6/lkVlX16m铜芯电缆；均压电缆采用VV-O.6/IkV1X25三?铜芯电缆，电缆直接与管道焊接，焊接采用铝热焊方式，用热熔胶+补伤片+聚乙烯热收缩带防腐。备注:技术（质量）员：技术负责人：年月B年月日线20阴极保护工程施工记录单位工程名称：*压缩机工程工程编号：1-09-06分部工程、分项工程名称阴极保护工程、外加电流阴极保护工程施工图号腐-1128施工位置*工程内容：分流箱安装，共2个阳极分流箱，2个阴极分流箱。施工说明及简图:本站工艺装置区设置2个阳极分流箱和2个阴极分流箱，分流箱（防爆型）用于阴极保护电流在不同管道上的电流分配分流箱要求安装稳固、竖直。电缆与分流箱连接时，电缆头使用铜鼻子。备注:技术（质量）员:技术负责人:单位工程名称：*压缩机工程线2。阴极保护工程施工记录工程编号：1-09-06分部工程、分项工程名称阴极保护工程、外加电流阴极保护工程施工图号腐-1128施工位置*工程内容：测试桩安装及接线，共计1套。施工说明及简图:为便于区域性阴极保护系统的检测及调试,在站场内设置1个测试桩。测试桩类型编号为'QYP2”,并做编号标识。测试桩内有6个接线柱，由每个测试点引入的测试电缆和参比电极分别连接到并排的备注:技术（质量）员：技术负责人:年月日线20阴极保护工程施工记录单位工程名称：*压缩机工程工程编号：1-09-06分部工程、分项工程名称阴极保护工程、外加电流阴极保护工程施工图号腐-1128施工位置*工程内容：Zigbee智能电位采集仪安装及接线。施工说明及简图：ZigBee型智能电位采集系统由ZigBee型智能无线路由器及智能电位采集仪组成。ZigBee型智能电位采集仪与站内测试点连接，自动采集站内管道保护信号，通过ZigBee无线通讯方式将数据传输到路由器。*（二期）区域阴极保护系统共安装3套ZigBee型电位采集仪。站场ZigBee型智能无线路由器安装在西二线管道的机柜间内。测试蛾接地线备注：技术负责人:技术（质量）员:线20阴极保护工程施工记录单位工程名称：*压缩机工程工程编号：1-09-06分部工程、分项工程名称阴极保护工程、外加电流阴极保护工程施工图号腐-1128施工位置*工程内容：*恒电位仪接线，共计1台。施工说明及简图:4同路交流恒电位仪，安装于机柜间内。电缆连接时确保极性正确，并确保电气接触导通良好,电气连接如下图。其中一期工程埋地管网设置一路阴极保护系统（1#回路）；二期工程压缩机厂房及空冷器的混凝土钢筋和电力接地系统设置一路阴极保护系统（2#回路）、压缩机及辅助区部分埋地管网设置一路阴极保护系统（3#回路），4#回路作为预留和备用。备注:技术（质量）员：技术负责人:
