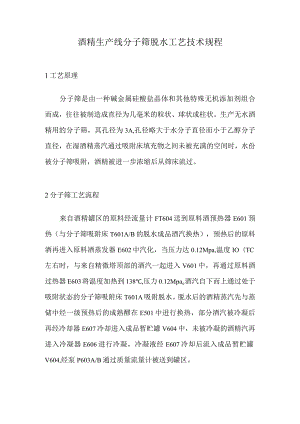

酒精生产线分子筛脱水工艺技术规程.docx
酒精生产线分子筛脱水工艺技术规程1工艺原理分子筛是由一种碱金属硅酸盐晶体和其他特殊无机添加剂组合而成，往往被制造成直径为几毫米的粒状、球状或柱状。生产无水酒精用的分子筛，其孔径为3A,孔径略大于水分子直径而小于乙醇分子直径，在湿酒精蒸汽通过吸附床填充物之间未被充满的空间时，水份被分子筛吸附，酒精被进一步浓缩后从筛床流过。2分子筛工艺流程来自酒精罐区的原料经流量计FT604送到原料酒预热器E601预热（与分子筛吸附床T601A/B的脱水成品酒汽换热），预热后的原料酒再进入原料酒蒸发器E602中汽化，当压力达0.12Mpa,温度IO（TC左右时，与来自精微塔顶部的酒汽一起进入V601中，再通过原料酒过热器E603将温度加热到138,压力0.12Mpao酒汽自下而上通过处于吸附状态的分子筛吸附床T601A吸附脱水。脱水后的酒精蒸汽先与蒸储中经一级预热后的成熟醪在E501中进行换热，部分酒汽被冷凝后再经冷却器E607冷却进入成品暂贮罐V604中，未被冷凝的酒精汽再进入冷凝器E606进行冷凝，冷凝液经E607冷却后流入成品暂贮罐V604,经泵P603A/B通过质量流量计被送到罐区。当KC1、KC5打开，吸附床T601A进行吸附操作时，T601B进行解析操作。当KC2、KC6打开，KC1、KC4关闭，吸附床B进行吸附操作时，T60IA进行解析操作。打开切断阀KC3、KC9开启限流阀HV603泄压，打开进行减压脱附。解析汽经E608A/B/C再生冷凝器冷凝。经真空泵C600A或B由调节阀调节真空度至U65Kpa85KPa（绝对压力1535Kpa）,开启切断阀KC7o部分脱水后的无水酒精蒸汽经再生汽过热器E604加热到180度左右，自上而下进入T601A中进行冲洗。冲洗后生成的淡酒经冷凝器E608A/B/C冷凝，存贮到淡酒缓冲罐V602中。冲洗完成后，关闭KC3、KC9、HV603,将R601A升压到0.12MPa时关闭阀KC7,做好吸附操作准备。当吸附床T601B吸附完成，T601A再生完成后，T601B转入再生过程，T601A进入吸附状态，操作进入周期性循环。V602中淡酒经泵P602A/B在淡酒预热器E605中与来自E601的汽凝水进行换热后，汽凝水被送到蒸储工段的汽凝水罐中。
