锂电池直流微网平台项目与多组并联电池管理系统解决方案.docx

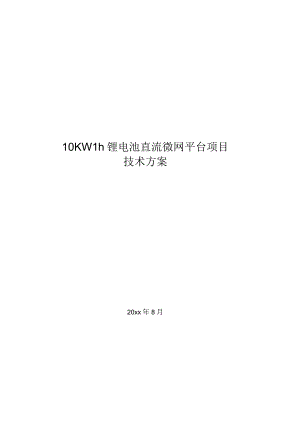

10KW1h锂电池直流微网平台项目技术方案20xx年8月1概述2技术方案介绍3其他要求4设备、技术文件和图纸交付、安装调试进度5技术服务1概述微网是新能源实验室的重要组成部分，也是实验室开展新能源发电技术、能源存储和转换技术、微网控制保护技术的试验研究平台和载体。新能源微网目前主要包括以下几个部分，双向逆变器（PCS）、磷酸铁锂电池、电池管理系统（BMS）、后台监控、电池柜、控制柜、电池和管理系统安装和调试。整个系统安全、可靠，储能部分是后台的一个子系统，在后台系统的指令下储能系统能很好的实现对电池的管理，包括电池的电压、电流、温度采集、容量诊断SOC、电池健康状况预估SOH,电池的均衡等工作，同时能将电池的各种状态、报警等信息及时上传给后台，系统具有开展科学实验的功效，可向公众展示并宣传利用新能源资源的效果。2技术方案介绍上海电器科学研究院企业内要设计一款直流微网实验平台，要求存储能量WKWh;工作额定电压是220V,电压范围185V-260V,系统设计总容量：12.3KWh；储能系统包括储能磷酸铁锂电池、电池管理系统（BMS）,和储能电池屏柜。1、储能电池根据系统要求可配置满足需求的锂电池型号、数量、成组方式等。使用时需遵守浅充浅放的原则，以有效延长电池的使用寿命，设计时配置-定的能量冗余度。2、储能电池柜储能电池柜用于存放电池和电池管理系统、规范电线电缆排布、保护设备等。采用模块化分组分层设计，使储能电池系统美观可靠。3、电池管理系统电池管理系统能够完成以下功能，有助于提高电池组的使用寿命：电池电压、电流和温度监控，避免过充、过放、过压、欠压、过温等问题的发生；能量均衡管理，克服电池间的一致性差异，延长电池组使用寿命，提高电池组最大可充电和可放电容量。本方案从锂电池储能系统所有设备的组成、安装、设备调试、系统调试等进行介绍和说明。锂电池储能系统配有电池管理系统BMS并与微网监控保护系统协调、配合，接受微网监控系统的运行调度。电池管理系统对储能系统进行电池层的监控和管理，完成对储能电池的电压、电流、电池环境温度、SSOH参数的实时监控和计算，并将数据上传至微网监控系统，具备电池运行工况的实时监控和紧急情况的报警和保护功能；锂电池储能系统中储能电池、电池管理系统(BMS)等主要设备以及设备的主要元器件模块化；2.1 微网储能部分介绍2.1.1 微网系统架构锂电池储能系统是微网系统的一部分，它由磷酸铁锂电池、总控制器单元(ESMU)锂电池管理系统单元(ESBMS)系统组端控制和管理单元(ESGU)组成。微网试验平台项目是10KW1小时，即10KWH,考虑储能电池损耗及直流侧损耗，系统需要配置12KW1小时容量，系统方案组成如下：由一组10KW1h的电池接入台IoKW的DC/DC,采用单体3.2V55Ah的锂电池70节串联；系统直流侧容量为70?3.2V?55Ah=12.3Kwh;电池组实际应用电压范围：70节？2.7=189V,70节？3.65V=255V;符合DC/DC220V的要求。储能系统主要由三个部分组成，磷酸铁锂电池作为储能单元，采用带主动无损均衡的BMS电池管理系统(均衡电流2A)、采用专业DC/DC作为转换单元；1、锂电池储能系统接入母线，电网根据峰谷特性，在谷段对电池进行充电，将多余电能储存起来，在峰段将能量回馈给电网；2、 风光发电系统可以根据微网系统控制选择接入母线；接入母线时，可以将风光能量储存起来，真正实现了？负荷调节、配合新能源接入、弥补线损、功率补偿、提高电能质量，也可以实现孤网运行功能：3、 电池管理系统BMS通过网络将电池信息上传给后台，并接受后台的指令实现对电池的一些操作。BMS主控单元ESMU(DJX)和BMS采集均衡单元(ESBMM)之间通过RS485或CAN通信。ESBMM实现对电池信息的实时采集和运算，并将信息上传给ESMU(DJX)统一管理，由ESMU(DJX)实现对后台的数据传输和对整个BMS的控制。4、 磷酸铁锂电池组充电结束处于备用状态，可由后台统一控制回馈电网。2.1.2系统功能特点锂电池储能系统（电站）主要由储能单元（BATTERY）、电池管理系统（BMS）组成。系统主要模块功能特点如下：1、储能电池特点：磷酸铁锂电池具备高安全性、长循环寿命、合理材料价格、高体积能量比和质量能量比等综合指标，综合性能在实际运用上显著优于钻酸锂、镒酸锂、铅酸等三种常见电池；2、电池管理系统（BMS）特点：实现信号高精度的采集，实现单体电压、温度、电池组端电压、电流等的采集，实现锂电池组的均衡管理、均衡策略，电池容量和健康诊断（SoC/SOH）计算；自主研发，支持功能扩展和定制服务；3、集中控制器（ESMU）特点：由高性能的32位双核（MCU+DSP）处理器组建平台，自带7寸TFT触摸液晶显示，运行嵌入式Linux多任务操作系统，能实时将锂电池储能系统数据上传后台管理，并能接受后台的监控：自主研发，支持功能扩展和定制服务；4、通讯协议特点：BMS和微网中央控制系统的通信方式采用ModbUSTCP,接口为RS-485,和PCS的通讯方式采用ModbusTCP；5、电池系统单元与PCS、中央控制系统间具备通信控制接口，能够协调运行保障电池系统单元运行安全。2.1.3系统技术指标序号内容和服务额定参数参数范围备注1锂电池储能系统容量WkwhIokWh12kwh2锂电池储能系统并网最大输出功率30KW（详见PCS规格书）详见PCS规格书3锂电池储能系统直流侧电压电池组额定电压220VDCDC185V26OV电池组实际189V255V4允许电网频率50Hz4751.5HZ5储能转换效率93%92%96.5%6交流接线方式三相四线制7储能系统通讯协议ModbusRS4852.1.2 系统功能特点锂电池储能系统（电站）主要由储能单元（BATTERY）,电池管理系统（BMS）组成。系统主要模块功能特点如下：1、储能电池特点：磷酸铁锂电池具备高安全性、长循环寿命、合理材料价格、高体积能量比和质量能量比等综合指标，综合性能在实际运用上显著优于钻酸锂、钵酸锂、铅酸等三种常见电池；2、电池管理系统（BMS）特点：实现信号高精度的采集，实现单体电压、温度、电池组端电压、电流等的采集，实现锂电池组的均衡管理、均衡策略，电池容量和健康诊断（SOC/SOH）计算；自主研发，支持功能扩展和定制服务；3、集中控制器（ESMU）特点：由高性能的32位双核（MCU+DSP）处理器组建平台，自带7寸TFT触摸液晶显示，运行嵌入式Linux多任务操作系统，能实时将锂电池储能系统数据上传后台管理，并能接受后台的监控；自主研发，支持功能扩展和定制服务；4、通讯协议特点：BMS和微网中央控制系统的通信方式采用MOdbUSTCP,接II为RS-485,和PCS的通讯方式采用ModbusTCP；5、电池系统单元与PCS、中央控制系统间具备通信控制接口，能够协调运行保障电池系统单元运行安全。2.1.3 系统技术指标序号内容和服务额定参数参数范围备注1锂电池储能系统容量WkwhIOkWhT2kwh锂电池储能系统并网30KW2（详见PCS规格详见PCS规格书最大输出功率书）DC/DC:185V-263锂电池储能系统直流电池组额定电压OV侧电压220V电池组实际189V-255V4允许电网频率50Hz4751.5HZ5储能转换效率93%92%96.5%6交流接线方式三相四线制7储能系统通讯协议ModbusRS485序号项目参数说明备注1.标称容量55Ah(>0.3C放电2.最小55Ah0.3C放电3.标称电压3.2V4.内阻<1m5.充电（恒流恒压CC-CV）最大充电电流1C充电上限电压3.65V6.雌最大放电电流2C可根据客户需求进彳而殳计放电终止电压2.5V7.充电时间标准充电2h参考值快速充电1h8.推荐SOC使用窗口SOC:10%90%9.工作温度充电0?C45?C放电-20?C55?C10.贮存温度短期（1个月内）-20?C45?C长期（1在内）-20?C20?C11.储存湿度<70%12.电池重量约2kg序项目参数说明备注号1.标称容量55Ah03C放电2.最小容量55Ah0.3C放电3.领电压3.2V4.内阻<1m5.充电（恒流恒压CC-CV）最大充电电流充电上限电压1C3.65V6.放电最大放电电流2C可根据客户需求进行设计放电终止电压2.5V7.充电时间标准充电快速充电2h1h参考值8.推荐SOCSOC:10%90%使用窗口9.工作温度充电放电0?C45?C-20?C55?C10.贮存温度短期（1个月内）长期（1年内）-20?C45?C-20?C20?C11.储存湿度<70%12.电池重量约2kg图电池管理系统BMS示意图系统组成：系统主要由如下设备单元组成：充/放电保护单元、储能电池管理模块ESBMM（含均衡功能）、组端采集模块、储能系统管理单元（DJX含显示）。1）每个电池系统单元均应能够独立地按中央控制系统的控制指令在PCS的配合下完成下列功能：电池系统容量标定：电池系统单元能够完成通过全充全放流程以完成电池系统单元最大可用容量的测量和标定的功能。SOC标定：电池系统单元能够在完成电池系统单元容量标定时同时完成Soe标定。两次SOC标定间的SOC测量误差不能超过10%oBMS运行参数设定：通过中央控制系统对BMS下发运行参数修改指令完成BMS的参数设定，参数包括（但不限于）：单体电池充电上限电压、单体电池放电下限电压、电池运行最高温度、电池运行最低温度、电池组过流门限、电池组短路保护门限。电池组接入/退出运行：通过中央控制系统对ESGU单元下发命令，能够完成针对每个电池组接入或退出运行的功能。2）系统具备的电池管理功能：模拟量测量功能：应能实时测量电池组电压，充放电电流、温度和单体电池端电压、绝缘监测等参数。厂家应确保电池安全、可靠、稳定运行，保证单体电池使用寿命要求和满足对单体电池、电池组的运行优化控制的要求来确定BMS的具体测量内容及采样周期、采样精度等。电池系统运行报警功能：在电池系统运行出现过压、欠压、过流、高温、低温、漏电、通信异常、BMS异常等状态时，应能显示并上报告警信息。电池系统保护功能：在电池系统运行时，如果电池的电压、电流、温度等模拟量出现超过安全保护门限的紧急情况时，BMS应能够实现就地故障切断，将问题电池组退出运行，同时上报保护信息。自诊断功能：BMS具备自诊断功能，对BMS与外界通信中断，BMS内部通信异常，模拟量采集异常等故障进行自诊断，并能够上报到就地监测系统。均衡功能：BMS具备针对提高电池各项指标的均衡性所采取的解决方案，详细阐述电池均衡使用的方法及手段，保证电池系统使用寿命及可用容量。运行参数设定功能：BMS运行各项参数应能通过本地在BMS或储能站监控系统进行修改。本地运行状态显示功能：BMS能够在本地对电池系统的各项运行状态进行显示，如系统状态，模拟量信息，报警和保护信息等。事件及历史数据记录功能：BMS能够在本地对电池系统的各项事件及历史数据进行一定量的存储，。（2）技术指标CPU采用Davinci平台，ARM9+DSP操作系统Linux数据内存64M工作电源AC/DC220V或DCllOV/48V电压检测精度?0.2%电流检测精度?0.5%温度检测精度?C无损均衡电流2ASoC估算精度<6%可检测电池数W400节?4组数据记录间隔15s（在线运行监测腐态放电检测状态）人机界面接口输出接点查询方式控制方式报警方式远端计算机：绝缘电阻：工作环境：7寸触摸屏8007480TFT真彩1.AN(RJ45)、CAN、RS485>RS232、USB、SD干接点2个现场面板查询方式、远端计算机查询方式微机自动控制，也可手动控制或远端计算机控制现场：声光报警，并显示报警内容，故障输出节点闭合报警并显示报警内容50M10OOVDC环境温度：-20+60相对湿度：V85%(无凝露)环境磁场：v400Am2.1.4 核心部件及外型尺寸1)储能系统管理单元ESMU：储能系统管理单元采用Davinci(ARM9+DSP)微处理器平台，Linux操作系统，设备可靠性高，自动化程度高，现场操作灵活简便。能量系统总控器在线监测单体电池的电压，蓄电池组组端电压、充放电电流和温度，根据自主专利技术一锂电池专家诊断数学模型精准的预估每个单体电池的SOCo储能系统管理单元具有网络通讯功能，通过远程服务器经以太网可对锂电池储能系统进行实时监控与数据管理，实现遥测、遥信、遥控，使储能系统得以及时的维护，保证储能系统的安全运行，提高供电系统的可靠性。（八）锂电池专家诊断数学模型：锂电池在使用过程中，存在一个由好变坏的复杂过程。现有的锂电池性能测试评判中，大都是以某一时刻，从单一的角度，并运用单一的方法来评判锂电池的性能，无法对锂电池容量和性能进行便捷、有效、准确测量。我们通过使用高低温箱控制不同温度，分别采用不用倍率对锂电池进行多种充放电实验；对收集到的锂电池电压、温度、电流实验数据进行验证，提取特征参数；研究分析开路电压、充放电曲线、模块温度、生产日期等数据与锂电池容量的相关性；利用神经网络技术对锂电池电压、温度、电流等实时数据进行关联分析，提出了具有自适应学习能力的锂电池性能分析专家诊断方法。通过储能电池管理模块系统采集锂电池的电压、电流、温度等相关信息，系统可以实时、多角度地对锂电池性能进行评判，输出各锂电池的SOC,误差小于6%；并具有自适应功能，当锂电池进行了全容量或半容量核对性放电测试时，自适应形成种新的评判体系。通过不断的学习，使系统能够诊断不同的电池运行环境及不同电池品牌的锂电池性能。(B)外观尺寸：模块供电电压: 电池监测节数: 电压检测范围: 电压检测精度: 温度测量精度: 无损均衡电流: 电池均衡方式: 输入绝缘电阻: 数据通讯接口：?0.2%2)储能系统管理单元ESBMM储能电池管理模块采用先进的测量技术，实时准确的测量电池参数，如电压、电流、温度等数据，并将测量数据上传至储能系统管理单元。储能电池管理模块的主要功能在线自动检测单体电池电压、温度等；在线进行无损均衡，可实现充电均衡；实时报警功能，实现对电压、温度的超限报警；现场报警，干节点输出闭合，可实现远端计算机报警并显示报警内容；具有RS485通讯接口，可接入监控系统或现场采集单元，实现数据和告警信息上送，达到远程监控电池组的目的；采用模块化设计，模块间相互隔离，系统可靠性高.储能电池管理模块的主要指标：AC/DC220V或IlOV?15%或DC48V?15%可选24节0-5.0V?12A主动无损充放电均衡210MQ500VRS485或CAN2.0通讯波特率：现场显示方式: 尺寸及质量：安装方式：96001.ED工作状态指示420?200?44(mm)/3Kg机架、壁挂（八）均衡系统工作原理说明：电池信息采集：快速精准地电池信息采集是进行有效均衡的基础；储能电池管理模块采用了高速、高精度、高有效位的-24位AD转换器，及高精度(？0.05%)低温漂(？2PPM)的精密基准，确保在任何容许的工作环境下实现电池信息测量的高度一致性和精准性。均衡规则运算：均衡规则是挑出那些电池需要被均衡，怎么样均衡，优越的均衡规则的运算是有效均衡的保证。储能电池管理模块的均衡规则中综合了电池组状态、电池电压、电池SOC,温度、电池厂家、循环次数等相关因素，使得运算结果更加符合实际需求，并能实现放电、充电及动态均衡。均衡规则示意图均衡实现：均衡实现单元根据均衡规则输出的均衡状态对相应的电池实施均衡。储能电池管理模块的均衡实现采用无损充电方式，并且其充电电流可根据均衡规则的要求进行调节，最大电流1A；同时支持最大IA可调电流的有损放电方式。电池监测模块采用点对点均衡。电池组充/放电均衡充/放电电流衡现元 均实单均衡实现示意图均衡效果：电池组充电阶段：未加均衡系统的原始充电曲线使用均衡系统后的充电曲线电池组放电阶段：未加均衡系统的原始放电曲线使用均衡系统后的放电曲线使用储能电池管理模块均衡管理系统后，充放电过程中各单体电池的一致性大大提高，锂电池组得到了有效均衡(B)外观尺寸:(1)机柜式安聚3)电池组控制单元ESGU电池组控制单元实时采集整组电池电压、电流数据，具有控制直流回路通断功能，具有实时检测现场报警设备状态，并将数据上传至储能系统管理单元。储能电池组控制模块的主要功能在线自动检测整组电池电压、电流及环境温度等；具有直流回路通断功能；实时报警功能，实现对整组电压、电流的超限报警；现场报警，开关量检测功能，可实现远端计算机报警并显示报警内容；具有RS485通讯接口，可接入监控系统或现场采集单元，实现数据和告警信息上送，达到远程监控电池组的目的；储能电池组控制模块的主要指标:模块供电电压：DC24V(18V-36V)电压检测范围：OIooOV电压检测精度：?0.2%电流检测范围：0100OA电流检测精度：?0.5%温度测量精度：?1输入绝缘电阻：210MQ10OOVDC数据通讯接口：RS485或CAN2.0通讯波特率：96002.2.4储能系统管理单元（ESMU）技术指标序号项目单位参数/技术指标1制造厂（商）2原产地杭州3产品型号、规格ESMU4尺寸结构290?130?80mm5适用环境温度范围-20656测试精度电压0.2%7电流0.5%9温度110采样周期1s11告警信号节点和通信信号12充放电保护电压与最低/最高电压误差?20mv？50mv13充放电保护电流与最大允许值误差2%14通信接口RS485和以太网15通信协议套MODBUfiTCP/IP16静态功耗0.35mA控制系统响应时间（收到上级指令到实现指令任务）S1控制模式自动实现17重量kg套31.1.5 储能电池管理模块（ESBMM）技术指标序号项目单位参数/技术指标1制造厂（商）2原产地杭州3产品型号、规格ESBMM4尺寸结构452?200?43.7mm5适用环境温度范围-20856采集类型24路电压71路电流81路温度9测试精度三0.5%（范围1v-4.5v）10电流1%（范围?2000A）11温度1°C（范围-40°C125C）12均衡指标适用范围节2413衡率%7514均衡电流A>215均衡电源输入电压范围V60-9516通信接口RS485或CAN17路118通信接口电气隔离强度V100019输入输出接口DO20路221输入输出接口驱动能力30VDC3A250VAC3A1.1.6 储能及控制机柜设计由于系统比较小只有WKWh,所以电池柜和控制柜做成一体化设计，设计时需考虑当电池系统任何一个模块出现异常，电池系统的管理控制部分都要第一时间有报警和保护。1、机柜采用热镀锌板材或冷轧钢板材料加工，经过磷化等多道工序处理后再喷塑，考虑到和其他系统的高度一致和摆放美观，电池控制一体柜尺寸为1000mm*800mm*2260mm（长*宽*高）；2、柜内的设备，除了电池外，还包括ESMU、ESGU、接触器、熔断器、断路器空气开关、开关电源等。3、电池柜和控制柜在设计时参考机柜、机柜行业的国标和行业技术规范如下：GB/T18663.1-2002电子设备机械结构IEC60917和IEC60927的试验_第1部分：机柜、机架、插柜和机柜的气候、机械试验及安全试验GB/T 191831.3-2003GB/T 15395-1994GB/T 7267-1987JB/T 57771 .2-2002JB/T 10324-20024、机柜设计工艺电子设备机械结构外机壳第2-1部分：机柜尺寸；电子设备机柜通用技术条件；电力系统二次回路控制、保护屏及柜基本尺寸系列电力系统二次电路用控制及继电保护屏（柜、台）通用技术条件;电气设备机柜通用技术条件一体化柜柜体为焊接式结构，根据需要加上相应的柜门、隔板、侧板、后盖板、顶盖板、安装支架等功能零部件，组装成完整的柜体。机柜内部主要安装电池、BMS主控管理系统、配套电线电缆、接触器、断路器、熔丝、空开等高低压电气保护部件；控制柜采用分组分层设计，外观美观大方。1.1.7 BMS与PCS及后台监控系统的通信BMS与PCS及后台监控系统的通信详见MODBUS通信协议（TCP分卷）1-111227-3H-01（A7）.pdf。2.3 储能部分主要设备清单序号设备名称数量供应商备注1储能蓄电池组70节中航锂电3.2V55Ah2电池管理系统BMS1套原方案的可用，数量满足带均衡、SOC、SOH,包括3个ESBMM、1个ESGU3锂电池储1套带超强的数据运算和控制能能系统集中控制单元力，带SOC>SOH,本地显示功能，具备以太网接口4电池控制一体柜1台原方案的可用，尺寸满足1、长？宽？高1000?800?2260mm2、柜体颜色：RAL70352.4 关键技术结点控制（D供货，根据储能部分主要设备清单内的设备交货时间为合同签订后30天交货，交货地点为实验室所在地；（2）安装及调试，负责电池系统的安装及调试。3其他要求1.1 本附件规定了合同设备的供货内容、数量、技术规格和相关图纸、清单等，乙方保证提供设备为全新、先进、完整和安全可靠的，且设备的技术性能符合本协议要求。1.2 乙方提供详细供货清单，清单中写明型号、数量、产地、生产厂家等内容。对属于整套设备运行和施工所必需的部件，即使本合同附件未列出和/或数目不足，乙方仍须在执行的同时无条件补足。1.3 乙方提供BMS及电池安装和调试所需专用工具和消耗材料等。1.4 对于设备、附件的数量、参数及功能必须满足文件及图纸的要求，文件中未列出的部分或数量不足、参数及功能不能满足文件的要求，乙方必须无条件免费提供或更换。4设备、技术文件和图纸交付、安装调试进度1.1 根据甲方现场情况和安排，甲方和乙方确定储能子系统的安装和调试计划进度表，涉及到后台软件的，需要双方一起确认。1.2 乙方提供的技术资料包括：锂电池技术规格书、电池管理系统BMS内各模块的产品说明书。1.3 设备在现场安装时，如乙方技术人员进一步修改图纸，乙方对图纸重新收编成册，正式递交甲方，并保证安装后的设备与图纸完全相符；乙方提供的资料需电子版本，pdf格式；1.4 所有提供的资料，图纸必须使用中文，如果出现中英文不一致时，以中文为准。1.5 设备供货时随箱还提供下列资料1套（电子版以及纸质版）1、设备产品说明书2、安装.维护、使用说明书3、设备清单4、产品合格证5技术服务5.1现场技术服务设备到甲方安装现场后，必须双方人员到场拆箱验收，设备验收合格双方签字确认后方可进行系统的安装和调试；甲、乙任何一方造成延期，造成延期的一方承担此阶段的全部责任。1.1 乙方现场服务人员的目的是使所供设备正常的安装调试、正常的投运，现场服务人员必须满足工程需要。1.2 电池管理系统内的所有设备的安装、调试由乙方负责，电池管理系统和后台的接口、通信协议、调试，甲、乙双方共同负责。1.3 乙方现场服务人员具有下列资格：1.3.1 遵守法纪，遵守现场的各项规章和制度；1.3.2 有较强的责任感和事业心，按时到位；1.3.3 了解合同设备的设计，熟悉其结构，有相同或相近系统的现场工作经验，能够正确地进行现场工作和指导；1.3.4 身体健康，适应现场工作的条件。1.4 乙方现场服务人员的职责1.4.1 乙方现场服务人员的任务主要包括货物的开箱检验、设备质量问题的处理、安装和调试、参加试运和验收试验。在安装和调试完成后，乙方技术服务人员向甲方进行讲解和示范将要进行的程序和方法，并在设备现场保留书面的操作指南。1.4.2 乙方现场服务人员有权全权处理现场出现的一切技术问题。1.4.3 乙方现场服务人员的正常来去和更换事先与甲方协商。1.5 甲方的义务甲方要配合乙方现场服务人员的所有工作。5.2售后服务承诺2.1 乙方负责对用户技术人员、运行维护人员进行免费培训。2.2 乙方承诺对所有产品提供两年的免费质保期，八年的保修维护；免费质保期内,免费提供软件升级和设备的维修；免费质保期过后，随时以成本价提供备品备件，及时向甲方通报乙方最新技术发展动态。2.3 质保期内，免费进行设备系统软件免费升级。免费对设备的通讯连接提供服务。2.4 服务响应，在接到甲方服务通知后，乙方在24小时内必须作出回复，48小时内到达用户服务现场。48V锂电多组并联电池管理系统项目技术方案XXX科技二C)XX年XX月目录一、电池管理系统方案设计概要31.1 本方案的设计主要技术特点：31.2 三级系统架构3二、系统原理框图42.1电池管理系统BMS原理图42.2电池柜内部通信原理图4三、BMU电池管理单元53.1、 BMU芯片外观图片53.2、 BMU规格参数6四、BMS及中控模块64.1、 外观图片64.2、 BMS参数74.3、 BMS板主机接口定义74.4、 系统技术指标及功能84.5、 系统特点介绍8五、总控模块及显示界面95.1、 部分系统显本界面95.2、 系统主要功能11一、电池管理系统方案设计概要该系统为电信机房后备电池，由多组50-1OOAH.15-16串48V电池模块并联运行。本方案为机架式结构，每个机架（柜）可安装12组48V模块。由于锂电安全性及可靠性的特殊要求，任一单体电池产生过压、过流、过温、欠压，系统都必须使该电池停止工作，因此，系统设计必须考虑冗余方案，以提高系统在寿命周期内的可靠性。本案采用10组独立电池模块，每组电池由100AH单体电池16只串联组成。当任意一组电池退出运行时，系统都能正常工作（系统可用储能减为9/10额定值）：当5组电池因维护或故隙退出工作时，系统仍能正常工作（系统可用储能减为1/2额定值）。系统检测到低于5组电池在线时，将根据负载电流状况，决定是否维持供电还是退出运行。电池组在初始并联及长期搁置后，由于自放电特性不一致会导致各电池组电压的差异，直接并联会产生较大的环流，系统配置预充预放电路，在模块检测到与直流总线电压不一致时，会开启预充预放电路使模块电压与总线电压一致，待电压基本一致后，本模块才会并机工作，该功能也同时保证电池组增容或故障检修完成后重新投入时不会产生环流。1.1 本方案的设计主要技术特点：a.监测到系统中每一节电池的电压、电流、SOC,SoH及温度，并通过系统软件自动找出落后电池与故障电池，在单体电池小于同组电池平均值的90%（可设置）时，给出维护建议，小于80%（可设置）时，给出更换建议。b.电池按120只为单位进行分组配容，尽量降低同组内单体电池的不一致性。C.提供一定的均衡电流，降低浮充阶段由于电池不一致性导致的不均衡充电。d.全自动化管理模式，通过一套系统、一个屏幕管理所有10个模块150或160只电池，故障及落后电池自动检出，大大降低对维护人员的技术要求。e.每个电池模块均有BMS系统。由BMS主板、开关及其控制电路、电源、电流电压检测电路、预充预放电路等组成。f.系统配置中控模块提供总开关、与PCS或UPS或整流器的各类通信接口，内置7时显示屏显示所有电池状况及故障位置，为电池组脱离母线后的维修维护提供方便。1.2 三级系统架构48V模组含BMU主板、开关及其控制电路、电源、电流电压检测电路、预充预放电路。负责电池模组的检测与均衡，充放电控制及通信，环流监测与自动处理等。负责本组电池的投入与退出控制。中控模块负责电池柜（10x15s=150只电池）共10个电池模组的数据收集、整理、计算、控制，负责与总控模块（在2个以上电池柜并联时使用）或上级设备（整流柜、pcs、UPS等）交换数据和控制命令。总控模块（本案不需要）负责收集多个中控模块（360只电池）的数据，根据大数据的处理结果，形成警告、报警、维护等命令。负责显示电池、电池模块和电池组及整个电池系统的各类参数、曲线、告警、历史信息等。负责与上级系统交换数据，包括PCS、UPS、整车管理系统、外部充电桩等。提供多路CANRS485ETHERNER接点接口。二、系统原理框图2.1电池管理系统BMS原理图2.2电池柜内部通信原理图f业H电池由12个16S模组及12个中元处成三、BMU电池管理单元BMU,主要提供电池电压监控及报警，电池组温度监控及报警，电池电量均衡等功能。BMU负责监控15节或16节串联电池单元，根据电池组成方式不同，被监控电池单元可以是一个大容量电池单体，也可以是多个中小容量电池并联的组合体。BMU规格参数BMU型号LS16BMU电池规格磷酸铁锂、三元锂、钵酸锂、钛酸锂、铅酸、铅炭电池电池串数16节供电由中控模块12VDC电源供电，电池模块机箱散热风扇由BMU从均衡类型布帕械期史均衡均衡电流300mA温度采样检测点数B点检测精度+2C检测范围-40-1OOeC电压采样精度佥测精度±IOmV检测范围04.5V自耗电充电模式<5mA放电模式<5mA静置模式<1mA通信要求CAN2.0B（与中控BMS板内部通信）3.1、BMU芯片外观图片BMU型号-S16BMU电池规格瞬酸铁锂、三元锂、铢酸锂、钛酸锂、铅酸、铅炭电池电池串数16节供电由中控模块12VDC电源供电，电池模块机箱散热风扇由BMU从均衡类型d瓶撷腆均衡均衡电流30OmA温度采样检测点数3点检测精度±2,C检测范围-40-100*C电压采样精更佥测精度±IOmV检测范围A4.5V自耗电充电模式<5mA放电模式<5mA廊置模式VlmA通信要求CAN2.0B(与中控BMS板内部通信)四、BMS及中控模块BMS芯片板含开关控制电路、通信电路、电源、电流电压检测及BMU单元，与预充预放板、开关电路等设备构成BMS模块。BMS电池组管理系统(BatteryManagementSystem)负责本组电池的投入与退出控制。并负责与中控模块交换能量信息与控制信息。4.1、 外观图片中控模块4.2、 BMS参数LS-BMS16B12个± 500A （± 10OA- ± 1500A 可选）1%WOmSRS485X1、CANX2、ETHERNET×112VDC,隔离电源<3WBMS板型号：最大BMU管理数:电流采样范围：电流采样精度：电流采样周期：通信接口：BMS供电：BMS功耗：4.3、BMS板主机接口定义倭口搂口描述功能描述线束定义DAN1J>00KbpsBMS通过CAN总线与下耨BMU通信，轮询电池组电压和温度信息，同时能及时接收BMU上报的告警信息庠蔽差分双绞线，1KV色缘，使用0pen5接口DAN2*500KbpsBMS板通过CAN总线与PCS超信交换控制命令与数据也可用于与BMSS（总控模块）通信，上报电池组电压和温度信息电流信息，各种告警信息，同时接收BMSS下发的各种配置命令弄蔽差分双线线，1K也缘，使用OPen5接RS485）.6115.2Kbps与PCS通信交换控制命令与数据单蔽差分双绞线，IC绝缘ETHERNET卜峨F1于与BMSS（总控模块）通信，上报电池组电压和温度信息，电流信息,各种告警信息，作蔽差分双绞线，绝缘BMS电源线2芯连线，2VDC电源，与电池组直流同时接收BMSS下发的各种配为BMS提供电源最小Imm2铜芯线，1KV绝缘隔离。4.4、 系统技术指标及功能序号项目技术指标备注1工作电源DC200-1000V可选配低压输入模块2单装置功耗1.5W
