高清视频会议系统改造方案.docx

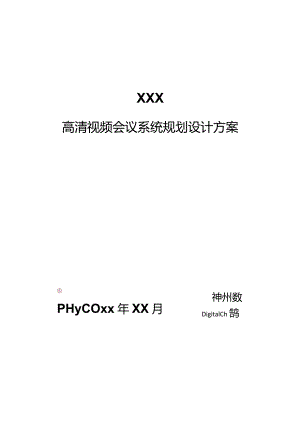

XXX高清视频会议系统规划设计方案PHyCOxx年XX月神州数DigitalCh鹄第一章雌6第二章现有系统存在的问题6第1章6第2章62.1视频质量需要提升61 62 62.2 技术需要更新72. 2.1视频方面73. 2.2音频方面74. 2.3双流方面75. 2.4网络适应性72.3 配套设施的更新换代82.4 更多先进的会议体验8第三章系统总体规划设计93 9第3章93.2总体方案设计93.2.1总部高清视频会议系统改造93.2.2视频会议室高清改造93.2.3视频会议系统特色应用升级93.3系统分层架构10第四章高清视频会议系统根本功能设计11第4章114.4 实用的高清双流134.5 高清分屏功能134.6 自动断线重邀144.7 会场名及字幕154.8 与会会场的实时预览15第五章系统可选特色功能应用16第5章165.1 移动接入165. 1.1ReaIPresenceMobiIe3接入166. 1.2ReaIPresenceMobiIe一火下接入177. 1.3ReaIPresenceDesktopJSA175.2 高清会议录制功能设计185.3 自动语音追踪功能设计195.4 多样双流技术195.4.1 高清双流195.4.2 软件双流205.4.3 手写双流205.4.4 集成双流215.5 内外网穿越功能设计22第六章与现网系统的兼容性23第七章高清视频会议系统会议模式25第6章25第7章257.1根本高清会议应用模式257.1.1点对点视频会议257.1.3全网大型视频会议257.1.4分组多点的视频会议267.1.5分屏会议267.1.6双流功能267.2高清视频会议治理方式277.2.1会议应用与治理别离设计277.2.2多台乂比自动级联27.2.3统一界面,一键操作277.2.4播送分会场功能277.2.5点名发言277.2.6大轮询277.2.7播送轮询287.2.8多画面轮询287.2.9预监会场287.2.10资源池备份28第八章根本产品选型29第8章298.1 多点限制单元MCU）选型298.2 高清终端产品选型30第*可选产品选型32第9章321.1 1高清视频治理平台：POLYCOMRPRM321.2 呼叫限制效劳器：POLYCOMDMA700033349-3视频应用网关：RealpresenceAccessdirector9.4 高清软件视频终端：POLYCOMRPD349.5 高清软件视频终端：Realpresencemobile359.6 高清录播效劳器：POLYCOMRSS4000369.7 7自动语音追踪系统：EagleEyeDirector379.8 8手写双流：UCBoard389.9 无线会议共享系统：Clickshare39第十章网络适应性设计40第10章4010.1 低带宽高质量视频传输技术一HighProfile4010.2 网络丢包恢复机制一LPR41第十一章系统改造规划设计43第11章4311.1 系统改造最终的目标4311.2 可行性分析4411.3 改造实施步骤和路线图4611.3.1 视频会议网络实施准备和要求4611.3.2 视频会议室实施准备和要求4611.3.3 视频会议系统升级改造规划4911.4 风险分析和解决方法5111.5 会议室装修建议5211.5.1 会议室系统的根本功能和要求5211.5.2 会议室环境建设要求5211.6 网络规划63第十二章系统特性总结64第一章综述全球业务正在国际化,人们需要经常即时见面、沟通.虽然差旅费这样的支出在XXX的收入中虽然占不了很大比例,但是其他一些不可见的因素往往对XXX的开展有着重要的影响,远程视频会议系统能够帮助XXX提升生产效率、即时把握市场动向,提升团队协同工作的效率,这些因素对于XXX来说,是极为重要的.随着XXX规模开展壮大,人员和分支机构增多，也不可预防的产生了许多“成长的烦恼，比方：XXX治理问题、沟通问题、效率问题、本钱浪费问题等.其实只要提升了沟通效率,治理者就可以更及时的发布决策信息,执行者就可以更迅速执行决策抢占商机,最终带来的是更多的利润和市场占有率.XXX现已建设完成标清视频会议系统,做为XXX内部一个高效、实时的沟通交流平台，该系统可以使XXX增强对下属分支结构的治理与沟通,更加有效的进行各类业务,节约本钱，大大提升团队的工作效率.第二章现有系统存在的问题系统建设完成到现在已有多年时间，在使用效果及功能性上越来越难以满足要求,在使用过程中也出现了一些问题,主要表达在以下方面：在效果及功能性上来说：2.1视频质量需要提升现有视频会议系统是基于标清格式的，尽管采用了当时业内最先进和成熟的技术和产品,但是其效果和体验越来越难以满足日益提升的会议质量要求.IT技术开展迅猛,短短几年时间，视频会议已经全面进入高清时代,视频会议的清楚度已经由原有标清的CIF格式352*288全面提升到HD格式(128O*72OP或者1920*1080p).高清视频会议系统,能够为用户提供从视频、音频到双流效果全方位的体验.2.2技术需要更新现有视频会议系统当时采用的技术是业内先进的技术,但随着技术的迅速开展,现有视频会议系统的技术已经不再先进,无法提供会议的良好效果.2.2.1视频方面从视频上说,现有标清视频会议系统采用协议,而当前最新的视频会议系统不但支持协议,而且支持顶级的highPrOfiIe协议,能够做到512K/S带宽下实现720P25帧/秒的会议效果,1024K/S带宽下实现1080P25帧/秒的效果下.在同样是768K/S带宽下,当前业界能够到达的720P会议效果远超现有的CIF效果；所以总体来说,采用的编解码协议比采用协议的效果要好很多.2.2.2音频方面从音频上说,现有标清视频会议系统最高可到达14KHZ的音频编解码,最新视频会议系统可以到达22KHz的音频编解码,涵盖了人耳能听到的所有声音范围,到达了“剧场级的声音体验效果；2.2.3双流方面从双流上说,现有标清视频会议系统双流能够到达1024*768的效果,最新视频会议系统最高能够到达1080P的双流效果,双流的分辨率得到了很大的提升,而且双流的应用形式更加丰富；2.2.4网络适应性在网络丢包情况下,现有标清视频会议系统采用老式的丢包恢复机制,丢包超过1%即会出现图像花屏等现象,最新的高清视频会议系统采用先进的LPR丢包恢复机制,能够在5%丢包情况下视频图像正常进行,70%丢包情况下音频正常进行.在其他很多方面,视频会议的技术都得到了很大的提升.2.3配套设施的更新换代现在业内视频会议系统的配套设备已经根本全部更改为高清设备,如现在的电视机、投影机、矩阵等多为高清设备,采用最新的高清视频会议系统可以和相关配套设备有效互通，到达更好的会议效果.2.4更多先进的会议体验随着视频会议系统的开展，视频会议系统提供应了用户更多的功能以及更多的会议体验,比方：极致远真系统：业界最高端的极致远真系统能够提供两地领导一个“面对面的会议体验,系统不但提供了用户108OP的图像及22KHz的宽带音频,而且通过会议室的设计与集成,做到了1:1的人物复原,提供了“面对面的会议体验；手写双流：最新的视频会议系统能够在发送的双流的时候进行修改和批注.超级双流：能够将视频人物和后台的PC画面进行图像的抠像叠加，到达类似“天气预报的效果,使双流的培训更加灵活、生动；中文会场名称、中文滚动字幕、中文横幅的叠加显示功能,能够标识不同与会会场.等等其他很多体验,而现有的标清视频会议系统无法到达上述的多方面的功能体验.经过多年的开展,视频会议在日常办公中有着更多的应用.视频会议的类型被细分为工作组会议、高管会议、大型会议、融合会议.随着视频会议的应用不断的变化,标清分辨率已经不能满足会议中各种功能的要求.所以高清产品逐渐普及起来.高清产品作为跨时代的产品，相比标清来讲不仅有分辨率上的大幅度提升,还有功能上的改良.功能的升级和创新不只在软件上,芯片级的硬件升级是高清系统与标清系统相比最大的优势.升级后的芯片处理水平更强,稳定性更高,功能更强大.并与新的编解码技术相结合,使高清视频会议占用的网络资源没有由于数据流量的增加大幅度增加.升级后的芯片能处理更多的数据,完成了标清时代不可能完成的功能.第三章系统总体规划设计3.1 总体方案设计针对XXX视频会议系统现状,本着“平滑、稳定、无风险、易使用等原那么,我们方案对视频会议系统进行扩容改造，目标包括在视频会议系统根底上,分步继续完成视频会议系统的高清改造工作.根据应用需求,高清视频会议系统的总体设计思路包括：3.1.1 总部高清视频会议系统改造将总部的核心设备MCU及终端改造为高清系统,使总部具备召开高清视频会议系统的基本条件.3.1.2 视频会议室高清改造在总部高清系统初步建成的根底上,进一步完成下属分支机构的高清改造工作,包括对下属分支机构标清会议室和标清终端设备的改造,使下属分支机构视频会议室均具备召开高清视频会议的条件和功能；3.1.3 视频会议系统特色应用升级在总部及下属分支机构高清视频会议系统改造的根底上,进一步根据XXX视频会议系统的实际使用需要完成XXX视频会议系统的特色功能应用升级工作,包括最新的视频会议治理系统的搭建、会议录制功能的建设、移动视频的接入,使XXX视频会议系统更加便于治理，同时具备高清会议录制功能和移动视频的接入水平.以上改造需要整体规划,分步完成.系统总体规划设计如下列图所示:高清视频系统结构图3. 2系统分层架构高清视频会议系统在现在的建设中需要充分考虑到未来的可开展型和可严肃性，具有很好的规划,根据高清方案设计,未来XXX视频会议系统可以分成四个层次：最底层是网络接入层,对视频会议业务应用提供网络传输和接入保证.第二层是监控治理层，由GK和统一监控治理平台构成,完成对全网设备的注册、设备状态信息实时监控和治理等功能.第三层是媒体展现层,包含视频会议的MCU,终端等核心设备,主要完成声音、图像等媒体信息的采集、编码、传输、解码和呈现功能.第四层是业务应用层,系统提供统一的Ul界面,普通用户可以通过Web方式完成会议资源的查询、申请、审批等等功能.系统分层架构示意图如下列图所示:媒体呈现盅独立办公室传妩会议空做致远直会议空系统分层架构示意图章高清视频会议系统根本功能设计4.1全新的高清架构我们推荐的高清视讯设备均是基于POLYCOM全新设计的“极致高清的系统架构,高清多点限制单元(MCU)与高清视频终端绝非沿用上一代视频会议系统的架构.从而在根本上提升了系统的整体性、可靠性、可用性、可扩展性、可治理性和互操作性,而且还提供了超高的系统I/O带宽和超低的系统延时.4. 2卓越的高清音质专为“极致高清系统而设计的(POLYCOMSiren22)音频算法,实现了22KHz的高清原声传送音频质量,超越了©口音质,结合回音消除技术与高清全向麦克风,可以使本地和远端的通话者尽享同时发言的自然交流方式,而不会损失信号,给用户带来了高保真的听觉享受.SKHz gPOLYCOM是目前业内唯一提供的360度全向数字麦克风的厂家,独特的麦克风阵列技术使得在只用1个麦克风的情况下就可以实现22KHz14KHz高品质声音甚至是环绕立体声的采集功能,这就大大地增强了会议的临场感和亲切感.并且还具有自动增益、自动抑噪、自动回声抑制以及屏蔽信号干扰等特点.360度高清全向数字麦克风,铅高清环绕立体声输入4. 3流畅的高清画质POLYCOM全新的“极致高清系统架构以及系统对最新的协议的全面支持,使得系统在1M,512Kbps的低带宽下就能分别实现1080P25帧、720P25帧的动态高清画质,从而使视讯应用能够轻松地融入到当前的承载网络中，用户也就不需要对现有的承载网络进行升级或改造了.另外,POLYCOM的EagIeEyeHD摄像机不仅提供了真正的720P25帧、720P50帧、1080P25帧的高清画质,而且还具备强大的12倍光学变焦水平以及在光线条件较差的环境里的图像采集和复原水平,给用户带来了高清楚的视觉震撼.JLEagleEyeHD高清摄像机PTEO BZFED OFCLTBFB CPTEOBZFEDOFCLrBTEPOtraiFBCPTEObZFEDOFCLTBTtepolfdeLFCT30BTS0CIF4CIFHD4.4实用的高清双流系统支持高清双流视频图像,增强了内容呈现的效果,并且主视频质量不会由于双流的启用而降低,也不会增加承载网络资源的占用.双流标准是指双视频流传送技术,这个名称最初来源于POLYCOM的PeopIe÷Content功能,这种技术允许视频终端在一个视频会议中同时发送视频和内容如：PPT文件等.基于此项技术,视频用户可以得到双流视频效劳,实现在视频会议系统中同时传送和显示两路视频信息.高清双流4. 5高清分屏功能MCU支持标准的高清1080p多分屏,可以实现1、2、4、5+1、7+1、9、16等多种分屏方式,可在会议进行中任意选择和更改分屏显示模式,分屏中每个窗口的图像可以是指定的,可以是轮询的,也可以是自动语音切换的.注：召开高清分屏会议时,MCU的容量不会降低；上述图例仅供参考说明之用.4.6自动断线重邀当网络出现拥塞或者故障,终端与会议断开连接后,MCU可以通过断线重邀功能将终端邀请重新参加会议.使用此功能可以保证终端在断开连接后会重新被邀请参加会议,免去了在网络状态不稳定而造成终端断线时,会议治理员频繁邀请终端的烦恼.另外,断线重邀的时间间隔和次数都可以根据需要灵活设置,简单方便.在多个会场参与会议时,我们如何进行区分呢在方案中,我们选用的设备具有字幕功能,可以将标注会场信息的字幕显示在与会终端的显示输出上,标识不同会场.会议字幕的字体、颜色,背景颜色、显示位置都可以根据需要进行设置,满足不同条件下的用户需求.在会议进行过程中,设备可以根据需要添加字幕,以滚动方式进行显示,同时支持设置字幕文字大小、字幕文字位置、字幕文字字体、字幕文字颜色、字幕背景透明度、字幕播放形式、字幕播放速度、字幕循环次数、字幕播放时间、实时滚动显示会议字、等等4. 8 与会会场的实时预览在日常的会议召开过程中，为了到达一个比拟好的会议效果,通常主会场都会根据时间观看下属每个会场的画面，那么如果某一会场的画面达不到参会效果时,将会直接影响会议的直观效果,在这个背景下,宝利通的RMX率先添加了会场预览的功能,可以在做会场画面切换之前,让会议操作人员事先预览下一个将要切换的画面,这样可以做到心中有数，预防了会场切换达不到要求的问题.第五章系统可选特色功能应用5.1 移动接入视频会议已经是XXX的重要业务沟通手段之一,并且业务需求已经从单一的视频功能转换为多业务复用功能.高清视频会议系统可以实现移动3G接入视频会议,统一通信方式.能够实现3G终端,2G终端,PSTN终端,PS终端接入视频会议,实现真正意义上的整合不同应用的统一通信.高清视频会议系统支持平板电脑、智能等便携设备通过3G无线网络跨网接入,统一参加公司的视频会议当中.系统会自动针对带宽条件较低的用户分配较低的数据传输速率和较低分辨率.采用设备治理平台后，会议只需呼叫固定短号，无需担忧因动态地址分配而无法得知对方地址.针对每个与会者单独编解码的处理机制使得当某个终端网络出现问题时其它与会者的会议效果不受影响.POLYCOM推出了专为移动接入设备设计的软终端，PolycomReaIPresenceMobiIe,PoIycomReaIPresenceforPad.用户可使用不同的终端参加到会议中，终端包括IPHONE4S、IPAD2、三星GaIaXy、台式机、笔记本电脑.5.1.1 ReaIPresenceMobiIe3G接入3G网络的普及,高速的带宽,使我们的生活有了巨大的变化.同样有巨大变化的还有视频会议的接入方式.使用安装有ReaIPreSenCeMobiie专业视频软件的IPHONE4SvIPAD2、三星Galaxy等有3G接入水平的智能或是平板电脑,就可以使用3G网络接入到视频会议当中.使出差在外的人员能够快速便捷的接入会议中.5.1.2ReaIPresenceMobiIeWIFI接入视频会议的接入不仅可以是有线的，只要是有WIFI覆盖的区域就可以接入到视频会议当中.目前很多企业或是政府部门内部办公地点都会有内网WIFI覆盖,使用安装有ReaIPresenceMobiIe专业视频软件的IPHONE4S、IPAD2、三星Galaxy等有WIFI接入能力的智能或是平板电脑,就可以使用WIFI网络接入到视频会议当中.使与会者不局限在会议室的固定位置上,在自己办公室的座位上同样可以召开视频会议.5.1.3 ReaIPresenceDesktop接入将能上公网电脑安装P。IyComRPD视频会议软件,就可以完美接入到视频会议当中，同时能接收、发送双流.5. 2高清会议录制功能设计会议存储采用POLYCOM高清录制点播效劳器.高清录制点播效劳器的使用不仅实现了视频会议内容的存放,更实现了用户点播回放等功能.高清录制点播效劳器可将会场的现场音视频信号同步播送至网络内的普通PC机上,同时播送的节目能保存下来供以后随时点播调用.流媒体是视频会议系统的扩展、延伸和互补，可以丰富系统的功能,不会影响到今后视频会议系统的扩容和升级信制及制作流式体内容更加便捷用户可以从任一款宣利通终禹或MCU总品录制方能u在点对点祝颁会汶中,莪垸能矍对单数据流中的两方逃宅录制二多点会议里!可以通过词络透写景句安实E7恁送二如上图所示,通过安装在核心机房的高清录制点播效劳器可以录制各终端点对点以及多点的会议.5.3自动语音追踪功能设计讨论型会议和培训型会议,不再是镜头切换的难题,准确的自动跟踪镜头切换减少了运维人员的工作.终端高清镜头采用业界独有的开创性的面部识别技术和音频定位跟踪技术，给户用带来了全新的视频通信体验,无论是一个特写镜头,还是站在会议室的某个角落，EagleEyeDireCtor语音跟踪摄像机套件,都会及时地捕捉到领导的画面.全景摄像机与跟踪摄像机可做到信号平滑切换,保证会议流畅.自动定位扬声器位置,精确的语音定位系统及面部识别技术保证了对与会演讲者的精确定位和跟踪.5.4多样双流技术5.4.1高清双流XXX总部的会场全部采用高清产品,在保持会议带宽不变的前提下,系统可以保持主路和辅路均采用高清格式.5.4.2软件双流PoIyeOm全线终端均支持PeOPleplusContentIP技术,通过在PC上安装插件即可实现双流接入,预防了连接双流线缆,灵活方便.5.4.3手写双流在根本视频会议使用的根底上,同时配备一款交互式电子白板的应用，将普通双流外表转换为虚拟白板,轻轻一画对方便可在共享数据上看到对方批注,也可在对方发过来的数据内容上进行圈点和批注.这样对方就可以清楚地看到我们所标注和绘画的内容,使沟通更加顺畅,也极大的提升行培训中讲师与学员的互动性.简单而直接一与编解码器直接通过USB连接,无须占用重要的摄像头输入端口全自动运行一笔尖接触外表时,操作即自动开始；简单的界面可实现即时互动广泛的互操作性一业内首个、也是唯一的基于标准的UC设备极具本钱优势一充分利用高清终端设备,无须专用PC,安装简单设置快捷5.4.4集成双流ClickShare系统提供一种操作简便、功能强大的会议室解决方案.轻轻一点,轻松分享-操作极致简便.卓越、可靠的信息共享方式.通过无线即可实现高清音视频同时传输,极大减少了故障节点.再也无需乱七八糟的繁杂线缆,会议室将变得更加干净整洁.只需轻轻一点,即可连接到屏幕.就是这么简单.不管会议室中的AV设备如何复杂，ClickShare都能应付自如.并且同时支持MAC和PC用户.使领导能够充满自信地进行会议演示,而不必再担忧技术问题.会议系统能够提供清楚的单屏画面和分屏画面.只需轻轻点击CIiCkShare按钮,演示者即可将演示内容显示在屏幕上.配备CIiCkShare的会议室通常设有多个按钮.任何想要分享其它信息的与会者都可以在自己的笔记本电脑上使用ClickShare按钮.点击按钮之后,会议室的显示屏会分开,并排显示两个电脑屏幕.需要演示更多信息,再次轻点CliCk-Share按钮即可退出大屏幕.需要哪种模式可以随时进行切换.点击25个参与者可以同时使用.领导参加爱会议只需要携带个人的智能或Pad就可将及Pad的简报或视频无线投影,随时做简报.在视频会议当中,可以让数据会议发起者的笔记本电脑不依赖于任何线缆,实现无线的数据传输功能,从根本上取消掉线缆传输对双流效果的影响.让数据会议的发起者在使用数据会议功能时更加灵活方便.F双流发送钥匙5.5内外网穿越功能设计在日常的会议召开过程中,系统不仅要支持固定会场的硬件终端接入,同时支持移动终端接入和局部不再企业内网网络中的会场的视频终端的通过公网地址实现接入,Polycom拓展的防火墙穿越解决方案,通过在企业内网DMZ区部署一台RPAD,同时与RPRM和DMA联合，可以极好的实现移动终端接入和视频流的防火墙穿越功能,同时可以通过云资源治理器RPRM轻松的实现视频资源治理,视频设备的监控、治理和开通,会议的预约和发起呼叫，同时支持业内最先进的SVC呼叫的预约和发起.第六章与现网系统的兼容性在对XXX视频会议系统进行高清改造时,系统统一规划,分部实施,其中必然出现与原有标清系统混网的情况,必须考虑与原有标清视频会议系统的兼容问题.宝利通公司的RMXMCU支持业内最为优秀的全编全解工作机制,在该机制中,MCU针对每一路与会终端单独编解码.允许与会终端以不同的音视频协议、不同的呼叫速率、不同的画面分辨率参加同一个会议当中，同时会议组数无限制，显示分屏数量不降低RMX不仅支持HDlO80P高清会议电视,还支持高清标清混合会议,支持分屏下、的协议视频,支持分屏下的速率适配64K-4Mbps动态可调支持分屏下的1080P、720P、4CIF和CIF格式自动适配.RMX强大的编解码水平及广泛的兼容性保证了与现网标清设备的连接整合.MCU终端A终端B全编全解工作机制使得任意终端出现网络丢包等问题时,其他终端会议效果不受影响.极大的提升了会议稳定性.终端C终端口终端E终端FMCU内部资源动态分配MCU资源数量随参会终端分辨率自动调整.在上方案中，支持1路1080P的资源能够处理2路720P的资源或者能够处理6路的CIF视频或者是4路的CIF视频；这对于高标清混网的环境非常适合,能够在最大利用MCU资源的同时还保证了所有节点的会议效果,同时能够在接入标清终端的时候极大的节省MCU的资源.宝利通公司的MCU和终端在传输协议方面均采用国际标准的相关协议,具备强大的功能以及高稳定、高质量的特性,有很好的兼容性,升级的高清系统是在原有标清系统的根底上进行研发,并且进行了屡次的实验验证,能够通过数字级联的方式进行有效融合.第七章高清视频会议系统会议模式7.1 根本高清会议应用模式7.1.1 点对点视频会议XXX网络中任何一台视频会议终端都可以直接呼叫全网内的其它任何一台视频会议终端,召开一个点对点的视频会议终端.随着视频会议系统的扩容,任何两台连接到XXX数据网络的视频会议终端都可以召开点对点的视频会议.7.1.2 小规模多点会议XXX任何一个视频会议会场都可以召开小规模的多点会议.首先治理员要在MCU上预约一个会议,会议可以是立即或定时召开.参加会议的会场可以呼叫MCU或被MCU呼叫参加会议.多点会议可以是单一的基于的标准视频会议、单一的VoIP音频会议或两种方式的混合多点会议.7.1.3 全网大型视频会议XXX任何一个视频会议会场都可以参加到全网的大型视频会议中.一般全网的大型视频会议都是由XXX总部负责召开的.治理员要在MCU上预约一个会议,会议可以是立即或定时召开.参加会议的会场可以呼叫MCU或被MCU呼叫参加会议.在召开大型的视频会议时,为了方便治理和限制,我们建议采用MCU呼叫全网视频会议终端参加视频会议.多点会议可以是单一的基于的标准视频会议、单一的VOIP音频会议或两种方式的混合多点会议.7.1.4 分组多点的视频会议XXX视频会议系统网络中每一个宝利通高清视频会议终端都可以同时召开多组视频会议.各组视频会议相互独立,互不干扰.系统中配置的MCU允许多个治理员同时登录,对各组会议分别进行治理.当然,各组会议也可以由一个治理员统一进行限制.会议可以是单一的基于的标准视频会议、单一的VoIP音频会议或两种方式的混合多点会议.7.1.5 分屏会议MCU支持标准的多分屏,可在视频会议过程中任意选择和更改分屏显示模式,分屏中每个窗口的图像可以是指定的,也可以是自动语音鼓励切换.同时RMX支持高清与标清协议混合开会,还支持多种协议或多种速率同时召开视频会议.本系统中的高清视频终端通过双流技术,采用硬件处理的方式,用户直接将笔记本电脑或PC机连接在设备的DVI-I接口上.同时终端设备提供了DVlT接口和音频输入接口，可以通过POLYCOM终端提供的专用线缆连接笔记本或PC,将图像和声音同时输入.用户发送双流时只需要轻点遥控器上的播放按钮,终端将自动获取PC上的图像画面,然后在不牺牲分辨率的情况下将这些画面送到远端.远端通过2台显示设备分别显示会场的图像和高清楚的PC内容.7. 2高清视频会议治理方式7. 2.1会议应用与治理别离设计业务部门的非专业人员,不需要了解乂况的相关专业知识,不用关心后台设备,只需要专注谁来参加会议,选定需要参会的会场便可召开会议.各部门授权使用自己的设备,同时自助召开自己的会议,减轻了仃人员的会议保证压力.8. 2.2多台MCU自动级联组会的人只需要选中参加会议的会场,系统会自动选择需要的MCU,不需要登录MCU手动建立级联.可以自动实现多台MCU级联,构成需要的会议.9. 2.3统一界面,一键操作多台MCU的情况下,不管会场是连接在哪个MCU上面,在同一个界面下统一治理,一键设定主会场,使所有会场观看主会场,一键静音,使所有会场全部静音.10. 2.4播送分会场功能不管会场是连接在哪个MCU上面,选中一个分会场,一键操作播送分会场,使所有会场观看这个分会场,预防了逐个MCU进行操作,会议操控极为便捷.11. 2.5点名发言不管会场是连接在哪个MCU上面,选中一个分会场,一键点名发言,使主会场观看该会场，并且除主会场和被点名会场外所有其它会场被静音,预防了逐个MCU进行操作,会议操控极为便捷.12. 2.6大轮询不管会场是连接在哪个MCU上面,只要选中需要参加轮询的会场,系统会自动让主会场看到这些会场的轮询画面.轮询可以定制：参加轮询的会场、轮询的顺序、时间间隔可以随时进行调整.13. 2.7播送轮询不管会场是连接在一个还是多个MCU上面,只要选中需要参加轮询的会场,系统会自动让所有会场逐一轮流观看这些会场的轮询画面.轮询可以定制：参加轮询的会场、轮询的顺序、时间间隔可以随时进行调整.14. 2.8多画面轮询主会场观看多分屏画面时，多分屏画面中的所有子画面显示的会场可以同时进行轮询更换.轮询可以定制：参加轮询的会场、轮询的顺序、时间间隔可以随时进行调整.并且可以指定多分屏画面中的某个或多个子画面锁定某个会场不变.15. 2.9预监会场可以在全编全解主MCU上添加一个特殊终端：预监终端.预监终端几乎具有主会场的所有功能,可以观看和主会场不同的画面,用于会议治理员预监其它的会场.预监终端的画面可以单屏、可以分屏,可以进行轮询,轮询可以定制.预监终端的画面不进入正常会议,也可以作为主会场的辅助分屏显示.预监终端的数量可以大于1.16. 2.10资源池备份多台MeU可以组成一组：“池在这个MCU池中，资源可以共享调度,可以相互备份.会议中可以随时选中备份MCU接管会议,可以设定策略指定池中的MCU进行故障备份,备份的局部会议自动连接到原有会议.金油针,将依AWM包AifrIrtW会议治理系统示意图第八章根本产品选型17. 多点限制单元MCU选型宝利通的RMX4000/2000系列MCU,采用目前业界最可靠、最稳定的ATCA架构,可以满足7*24小时连续无故障运行的要求.ATCA(AdvancedTeIecomComputingArchitecture标准即先进的电信计算平台，是电信、航天、工业限制、医疗器械、智能交通、军事装备等领域应用广泛的新一代主流工业计算技术.是为下一代融合通信及数据网络应用提供的一个高性价比的,基于模块化结构的、兼容的、并可扩展的硬件构架.正是为满足这些需求而专门设计,更大的板卡尺寸和有效的散热使系统支持更高的运算水平;多种高性能交换互连技术带来高数据带宽并实现限制与数据流量的别离；运营级的一个特点是下一代电信网所要求的5个9的高可靠性即舟，而ATCA平台的模块化和可扩展性提供了直接的升级通道,方便了业务扩展.RMX4000/2000系列MCU包含机框、电源模块、主控模块、机箱治理模块、MPMX媒体处理板卡、网络接口板等组成模块.RMX4000/2000高清系列掰口支持的功能包括：720p25fpsx720p50fps和108OP25fps高清视频格式；支持高清格式分屏，支持高标清格式混网组会；支持任意会场观看不同的分屏画面；支持任意多组会议同时召开：支持Siren22宽带立体声音频；支持高清双流；支持LPR网络丢包恢复机制；支持中文站点名称、中文滚动字幕和中文横幅根据会议应用模式,我们推荐部署RMX4000或者RMX2000高清MCU产品根据容量不同进行不同的选择）.8. 2高清终端产品选型Polycom的HDX高清终端,是专门为大中型会议室设计的会议室型视频终端,采用专用操作系统和专业芯片,符合、SIP和标准,具有便于工程连接的高清音视频接口和端子,全双工麦克风,支持模拟双显,到达1080p720p的高质量效果，中文界面,中文遥控器，中文WEB界面,支持流媒体播送.HDX具备丰富的音视频接口，可以方便的与各类会议室辅助设备结合.HDX高清终端,具备的功能包括:720p25fpsx720p50fps和108OP25fps高清视频格式;支持Siren22宽带立体声音频；支持高清双流；支持LPR网络丢包恢复机制支持1280*720和1920*1080高清视频格式16:912倍光学变焦f=-44mm最大光圈72度可视范围+/TOO度水平旋转范围+20/-30垂直旋转范围第九章可选产品选型8.1 高清视频治理平台：POLYCOMRPRMF-.口 mui4MMk高度集成会议治理应用：具有高度集成的视、音频会议调度治理的强大功能,便于工程实施,可以满足您各种各样的视频网络调度治理需求.高效治理现有IP网络:可以用于整个企业视频网络治理,具有使IP视频会议系统配置和治理更为方便的所有特性.高效率低本钱：现在您只需购置当前需要的许可授权,将来当视频网络扩大时,简单升级许可授权便可轻松扩容.减少维护本钱,提升呼叫成功率：7X24小时主动监视，自动发出警示信息,为确定和解决现存或潜在的问题提供远程支持,最大限度地减少或阻止这些问题对运维效劳质量造成的负面影响.平安可靠：锁定式嵌入操作系统,以及具有写保护的闪存存储虚拟磁盘系统,保证提供了一个平安可靠的运行环境,完全可以满足各种高可靠的视频会议系统的需求.企业统一目录：与现有的公司目录整合.集中部署：所有的个人桌面和会议室客户终端通过一个中央效劳器统一配置,包括配置功能,呼叫速度和通话质量.会议平安：集成加密、使用完善的平安机制,信令认证和媒体流保护.兼容现有系统：通过ReaIPreSenCeResourceManager(RPRM)配置的客户端与现有网络中的远程呈现会议系统和传统的视频会议系统无缝结合移动应用集中治理：系统提供功能强大的桌面应用，以及对桌面应用的全面治理.ReaIPresenceResourceManager(RPRM)治理应用系统是POIyCOm完整的、市场领先的会议和协作解决方案组成局部.8.2 呼叫限制效劳器：POLYCOMDMA7000DMA7000是统一通信(UnifiedCommUniCation)的核心组件.包含GK和SIPServer的功能,作为多媒体通信的治理者,可以实现和SlP协议之间的转换功能.DMA7000为企业和运营商广泛应用的视频会议解决方案提供了坚实的根底.DMA7000具有强大的适应性和灵活的扩展性,其超强的媒体效劳器资源集中治理水平及灵活的分布式应用，满足了客户化协作应用的需求.企业分布在不同地区的终端,可以在DMA7000的统一治理下,通过呼叫同一个号参加会议DMA7000根据智能资源策略调动MCU资源,包括MCU的资源分配和自动级联.DMA7000基于对其效劳器及数据库采用冗余备份的设计理念以及将音视频处理数据采用先进的路由策略分布于不同媒体效劳器,有效的预防了由于MCU故障、网络中断或升级和维修工作等对正常会议所造成的会议中止的恶劣影响.突出的技术优势和特色高可扩展性和治理性-集成和SIPProxy,支持大容量用户的注册和并发呼叫治理.大规模系统应用-通过简单的机架式结构和集群技术,实现了多个PolycomRMX媒体效劳器端口资源统一治理和调用.提升资源利用率-先进的路由算法,高效地利用媒体效劳器资源,将呼叫根据最优策略动态分配到相应的媒体效劳器.9. 3视频应用网关：ReaIPresenceAccessDirector宝利通视频应用网关ReaIPreSenCeAccessDirector
