2023秋下学期西安电子科技大学《公差与技术测量》期末考试试题.docx

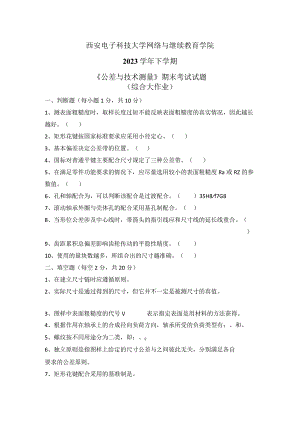

西安电子科技大学网络与继续教育学院2023学年下学期公差与技术测量期末考试试题（综合大作业）一、判断题（每小题1分，共10分）1、测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。（）2、矩形花键按国家标准要求应采用小径定心。（）3、基本偏差决定公差带的位置。（）4、国标对普通平键主要配合尺寸规定了三种公差带。（）5、在满足零件功能要求的情况下，应尽量选用较小的表面粗糙度Ra或RZ的参数值。（）6、孔和轴配合为，可以判断该配合是过渡配合。（）35H8f7G87、滚动轴承外圈与壳体孔的配合采用基孔制配合。（）8、当形位公差涉及中心线时，带箭头的指引线应和尺寸线的延长线重合。（）9、齿距累积总偏差影响齿轮传动的平稳性精度。（）10、使用的量块数越多，所组合出的尺寸越准确。（）二、填空题（每空2分，共20分）1、在建立尺寸链时应遵循原则。2、实际尺寸是通过得到的尺寸，但它并不一定是被测尺寸的真值。3、图样中表面粗糙度的代号V表示指定表面是用材料的方法获得。4、根据作用在轴承上的合成径向负荷方向，轴承所受的负荷类型有：、和。5、螺纹按不同用途分为二类，即：、06、独立原则是指图样上给定的尺寸公差与之间彼此无关，分别满足各自要求的公差原则。7、矩形花键配合采用的基准制是。三、单项选择题（每小题2分，共10分）1、径向全跳动公差带的形状和（）公差带的形状相同。A.同轴度B.圆度C.圆柱度D.位置度2、齿轮副的侧隙用于（）0A.补偿热变形B,补偿制造误差和装配误差C.储存润滑油D.以上三者3、80H7p6的配合为（）。A.间隙配合B.过盈配合C.过渡配合D.间隙或过渡配合4、基本尺寸是（）时给定的尺寸。A.制造B.测量C.设计D.制定工艺5、优先数系中R40系列是（）。A.基本系列B.补充系列C.等差系列D.派生系列四、简答题（每小题3分，共15分）1、什么是标准公差？什么是基本偏差？2、用回路法如何判断尺寸链的增环和减环？3、量规分为哪几类？4、什么叫最大实体状态？5、配合有哪几种？五、综合题（每小题5分，共25分）1、国标中螺纹精度分为几种？螺纹旋合长度分为几组？为什么螺纹精度由螺纹公差带和螺纹旋合长度共同决定？2、在一般情况下，°40"7和熊”7）相比较，何者应选用较小的表面粗糙度Ra和RZ值？3、齿轮传动的主要优点和主要缺点？4、什么是配合制？在哪些情况下采用基轴制？5、什么是随机误差？有何特征？六、计算题（20分）1、试将以下要求用形位公差代号标注在下图中：（8分）（l）80h6的轴心线对40H7孔的轴心线的同轴度公差为0.025mm；（3分）(2) 60h6的圆柱度公差为0.015mm；(2分)(3) C面对中60h6孔轴心线的端面圆跳动公差为0.040mmO(3分)9JCU80ZHOHi9JO902、已知下列配合，画出其公差带图，指出其基准制，配合种类(间隙配合、过渡配合或过盈配合)，并求出其配合的间隙或过盈。(12分)(1)20H8(JOoM)/门(二溜)10P7()h6(6)
