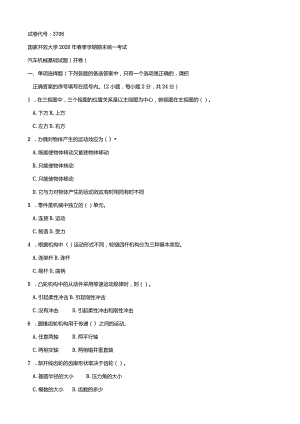

3708国开（电大）2020年7月《汽车机械基础》期末试题及答案.docx

试卷代号：3708国家开放大学2020年春季学期期末统一考试汽车机械基础试题（开卷）一、单项选择题（下列各题的备选答案中，只有一个选项是正确的，请把正确答案的序号填写在括号内。12小题，每小题2分，共24分）1 .在三视图中，三个视图的位置关系是以主视图为中心，俯视图在主视图的（）。A.下方B,上方C.左方D.右方2 .力偶对物体产生的运动效应为（）A.既能使物体转动又能使物体移动B.只能使物体转动C.只能使物体移动D.它与力对物体产生的运动效应有时相同有时不同3 .零件是机械中独立的（）单元。A.连接B.运动C.制造D.受力4 .根据机构中（）运动形式不同，较链四杆机构分为三种基本类型。A.连架杆B.连杆C.摇杆D,曲柄5 .凸轮机构中的从动件采用等速运动规律时，则（）。A.引起柔性冲击B.引起刚性冲击C.没有冲击D.引起柔性冲击和刚性冲击6 .圆锥齿轮机构用于传递（）之间的运动。A.任意两轴B.两平行轴C.两相交轴D.两相错并垂直轴7 .渐开线齿轮的齿廓形状取决于齿轮（）。A.基圆半径的大小B.压力角的大小C.模数的大小D.齿数的多少15218 .在平面定轴轮系中，传动比数值前面的符号“+”或“一”表示（）。A.传动比的数值大于零B.首轮与末轮的转向关系C.传动比的数值小于零D.以上都不是9 .螺纹连接防松的根本问题在于（）A.增加螺纹连接的轴向力B.增加螺纹连接的横向力C.防止螺纹副间的相对转动D.增加螺纹连接的刚度10 .在工作中（）的轴称为转轴。A.既传递扭矩又承受弯矩B.只传递扭矩不承受弯矩C.既不传递扭矩又不承受弯矩D.只承受弯矩不传递扭矩11 .在液压系统中，（）是动力元件。A.调速阀B.液压泵C.液压缸D.换向阀12 .（）是指金属材料在静载荷的作用下，抵抗塑性变形和断裂的能力。A.塑性B.冲击韧性C.强度D.硬度二、多项选择题（在每小题的备选答案中，选出二个以上的正确答案，并将其序号填在括号内。多选、少选、错选均不得分。5小题，每小题4分，共20分）13,二力杆的特征是其所受的两个力（）。A.必定位于两个力作用点的连线上B.大小相等C.方向反向D.是一对作用力和反作用力14 .机构具有确定运动的条件是机构的自由度（）A.大予零B.机构自由度的数目等于主动件的数目C.小于零D.机构自由度的数目大于或小于主动件的数目15 .凸轮机构是由（）组成的高副机构。A.凸轮B.从动件C.机架D.曲柄16 .液压传动系统的基本元件主要有（）。A.动力元件B.执行元件C.控制元件D.辅助装置17 .热处理的工艺过程都是由（）阶段组成的。A.加热B.保温C.冷却D.表面处理三、判断题（判断下列词语解释正确与否，在括号内正确打,错误打×16小题，每小题1分，共16分）18 .国家标准对图纸幅面作了统一规定，其中幅面代号AO的基本幅面尺寸为最小。（）19 .每张技术图样中均应有标题栏，标题栏的位置应位于图纸的右下角。（）20 .约束反力的方向与该约束所能够阻碍的运动方向相反。（）21 .构件不一定就是零件。（）22 .构件之间均用运动副连接的平面四杆机构称为较链四杆机构。（）23 .圆柱凸轮机构属于空间凸轮机构。（）24 .国家标准规定，分度圆上的压力角为标准值，一般情况下为a-20。（）25 .定轴轮系中情轮的齿数对轮系传动比的大小没有影响。（）26 .摩擦式带传动的打滑现象是不能避免的。（）27 .滚子链传动能在多粉尘、油污、潮湿、高温等恶劣环境中工作。（）28 .螺纹连接是可拆连接。（）29 .在工作中既传递扭矩又承受弯矩的轴称为传动轴。（）30 .滚动轴承的代号是由前置代号、基本代号和后置代号组成的。（）31 .单向阀的主要作用是控制油液的流动方向。（）32 .速度控制回路是用来控制执行元件运动速度的回路。（）33 .硬度是指金属材料表面抵抗局部塑性变形、压痕或划痕的能力。（）四、简答题（4小题，每题5分，共20分）34 .在图1所示的校链四杆机构中，已知构件AD为机架，构件AB为主动件，各构件的长度分别为Zab=20mm,Zc=60mm,Zcd=40mm,/4D=70mme判断该机构属于哪种基本类型？说明理由。图135 .在齿轮传动的过程中，齿轮轮齿的失效形式主要有哪些？36 .螺纹连接的基本类型有哪些？各有什么特点？37 .简述联轴器和离合器在功用上的相同点及不同点。五、论述题（2小题，每题10分，共20分）38 .识读图2所示的零件图，并完成表1中内容的填写。图2表1零件图的名称绘图的比例材料零件的总长尺寸右侧键槽的尺寸长度宽度39 .图3所示为某液压传动系统中的换向回路。(1)在表2中填写出各编号所表示的液压元件的名称;(2)简述该换向回路的工作过程。表2编号液压元件的名称123-I-，,4试卷代号：3708国家开放大学2020年春季学期期末统一考试汽车机械基础试题答案及评分标准（开卷）（供参考）2020年7月一、单项选择题（下列各题的备选答案中，只有一个选项是正确的，请把正确答案的序号填写在括号内。12小题，每小题2分，共24分）1.A2.B3.C4.5.B6.C7.8.B9.C10.A11.B12.C二、多项选择题（在每小题的备选答案中，选出二个以上的正确答案,并将其序号填在括号内。多选、少选、错选均不得分。5小题，每小题1分，共20分）13.ABC14.AB15.ABC16.ABCD17.ABC三、判断题（判断下列词语解释正确与否，在括号内正确打错误打“X”。16小题，每小题1分，共16分）18.X19.20.21.22.X23.24.25.26.X27.28.29.X30.31.32.33. 四、简答题（4小题，每题5分，共20分）34 .在图1所示的较链四杆机构中，已知构件AD为机架，构件AB为主动件，各构件的长度分别为ZAB=20mm,Zflc=60mm,Zcd=40mm,Zad=70mm0判断该机构属于哪种基本类型？说明理由。答：Iab÷Zad=20+70<Zbc+Zcd=40+60满足杆长和条件。（2分）该机构属于曲柄摇杆机构。（3分）35 .在齿轮传动的过程中，齿轮轮齿的失效形式主要有哪些？答：轮齿主要的失效形式分为轮齿折断和齿面破坏两种。（1分）齿面破坏又可分为齿面点蚀、齿面胶合、齿面磨损和齿面塑性变形。（4分）36 .螺纹连接的基本类型有哪些？各有什么特点？答：螺栓联接：用于两边进行联接的场合。（2分）.双头螺柱联接：用于被连接件之一较厚的场合。（1分）螺钉联接：不需要螺母，且不宜用于经常拆卸的场合。（1分）紧定螺钉联接：用于固定零件与轴毂之间的相对位置，但不能承受较大的载荷。（1分）37 .简述联轴器和离合器在功用上的相同点及不同点。答：联轴器和离合器都是用于不同部件之间的轴与轴或轴与其他转动零件之间的连接，使它们共同转动以传递运动和转矩。（2分）用联轴器连接的两根轴在机器工作的时候，始终连接在一起，不能分开。只有在机器停止运转时，通过拆卸的方法才能把两根轴分离。在机器工作的时候，离合器可根据需要将连接的两根轴随时进行接合和分离。（3分）五、论述题（2小题，每题10分，共20分）38.识读图2所示的零件图，并完成表1中内容的填写。答：表1零件图的名称输出轴绘图的比例Ll（2分）材料45（2分）零件的总长尺寸142（2分）右侧键槽的尺寸长度宽度25（2分）6（2分）39.困3所示为某液压传动系统中的换向回路。答：（D在表2中填写出各编号所表示的液压元件的名称。（4分）表2编号液压元件的名称1溢流阀（1分）2液压泵（1分）3换向阀（1分）4执行元件（1分）（2）简述该换向回路的工作过程。（6分）当三位四通换向阀3分别处于左侧位置或右侧位置时，执行元件就会进入运动状态，向右或向左运动。而三位四通换向阀处于中间位置时，由液压泵送来的油液直接回到油箱,执行元件停在前一个位置上不动。
