4、项目轮扣式脚手架专项施工方案.docx

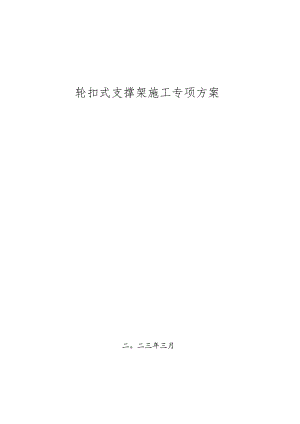

轮扣式支撑架施工专项方案二。二三年三月1编制依据11.1 施工组织设计11.2 图纸11. 3国家、行业、地方相关标准11.4相关法律法规22工程概况22.1 设计概况23轮扣式脚手架的简介34轮扣式脚手架的施工要点及技术参数54.1施工要点54. 2轮扣式脚手架技术参数65轮扣式支撑的设计66施工部署及施工准备76. 1工艺流程76.2 劳动力组织76.3 机械设备76.4 材料准备87、操作工艺117. 1支模方式117.2支撑体系117.3架体支设构造的要求127.4架体拆除128、验收质量标准149、职业健康安全要求151 .1职业健康安全保证措施159 .2环境保证措施1610、施工监测方案及安全应急预案1610 .1施工监测方案1611 .2安全应急预案1711计算书2112 .1轮扣支架按承插型盘扣式楼板模板支架计算2113 .2轮扣支架按承插型盘扣式梁模板支架计算311编制依据1.I施工组织设计序号名称1全民健身中心项目施工组织设计1.2图纸序号名称编号1全民健身中心项目结构施工图1.3国家、行业、地方相关标准序号名称编号1建筑工程施工质量验收统一标准GB50300-20132混凝土结构工程施工质量验收规范GB50204-20153钢管脚手架扣件GB15831-20064建筑结构荷载规范GB50009-20125直缝电焊钢管GB/T13793-20166低压流体输送用焊接钢管GB/T3091-20157碳素结构钢GB/T700-20168钢结构工程施工质量验收规范GB50205-20209一般工程用铸造碳钢件GB/T11352-200910梯型螺纹GB/T5796-200511木结构设计规范GB50005-201712建筑施工扣件式钢管脚手架安全技术规程JGJ130-201113建筑施工模板安全技术规范JGJ162-200814建筑施工直插型轮扣式钢管支架安全技术规程JGJ231-202115建筑工程施工技术资料管理L4相关法律法规序号名称编号中华人民共和国建筑法王席令第91号中华人民共和国安全生产法主席令第70号建筑工程质量管理条例国务院令第279号建设工程安全管理条例国务院令第393号工程建设标准强制性条文房屋建筑部分2013版2工程概况2.1基本概况*东*o项目主要为游泳、健身公共建筑综合体。其占地18054.92f,总建筑面积26377m2,结构设计使用年限为50年；抗震设防烈度7度(0.10g)；建筑耐火等级为地上二级，地下一级;建筑防水等级，屋顶I级防水，地下室一级防水。2.2设计概况2. 2.1本工程总建筑面积：26377.70m2,其中地上18507.74m2,地下7869.96f,项目地下一层，地上三层(包含夹层)；集中配套用房、地下车库、设备间为地下一层，其中商业配套用房在地上一层，泳池在地上二层，地上夹层、三层部分为办公室，机房层。3. 2.2设计情况(1)工程结构形式为框架结构，基础类型为筏板基础加下柱墩。(2)层数：地下一层，地上三层。(3)层高：地下车库层高3.9叭一层高7.8m、二层4.5m、夹层4.5m,三层5m,机房层3.3mo(4)结构高度为22.75mo4. 2.3结构断面尺寸(1)筏板基础厚度：500mm>700mm(2)板面厚度：18Onln1、人防区25OnImo(3)外围护填充墙为砌块墙，内墙采用100/200厚蒸压加气混凝土砌块。(4)柱断面尺寸：90Omln*95Omm、800mm*1OOOmm>60Omnl*60OmIn、900mm*100Omm80Onlm*80Omn1、IlOOmnI*120OnIm等(5)梁断面尺寸：25Omln*65Omn1、40OnmI*90Onln1、25Omm*65OnIm、40Onlin*80Omm、30OnlnI*70Onln1、300mm*800mm等3轮扣式脚手架的简介轮扣（直插）式脚手架是一种具有自锁功能的直插式新型钢管脚手架,参照住房和城乡建设部颁发的JGJ231-2021标准生产，主要构件为立杆和横杆，盘扣节点结构合理，立杆轴向传力，使脚手架整体在三维空间结构强度高、整体稳定性好，并具有可靠的自锁功能，能有效提高脚手架的整体稳定强度和安全度，能更好的满足施工安全的需要。具有拼拆迅速、省力，结构简单、稳定可靠，通用性强，承载力大，安全高效，不易丢失，便于管理，易于运输等特点轮扣式脚手架是由盘扣式脚手架衍生出来的一种新型建筑支撑系统。与其相比具有承载力大，搭建速度快，稳定性强，易于场地管理等特点轮扣式脚手架其主要特点是：（1）具有多功能性：可以根据具体的施工要求，组成不同的组架尺寸、形状和承载能力的单、双排脚手架，支撑架，支撑柱等多种功能的施工装备。（2）具有高功效：构造简单、拆装简便、快速，完全避免了螺栓作业和零散扣件的丢损，接头拼装拆速度比常规块5倍以上，拼拆快速省力，工人用一把铁锤即可完成全部作业。（3）具有承载力大：立杆连接是同轴心承插，节点在框架平面内，接头具有抗弯、抗剪、抗扭力学性能，结构稳定，承载力大。（4）具有安全可靠性：接头设计时考虑到自重力的作用，使接头具有可靠的双向自锁能力，作用于横杆上的荷载通过轮扣传递给立杆，轮扣具有很强的抗剪能力(最大为199KN)。(5)产品标准化包装，维修少、装卸快捷、运输方便、易存放。(6)轮扣式脚手架使用寿命比扣件脚手架高很多，一般可以用10年以上，由于抛弃了螺栓连接。构件经碰耐磕.就算锈蚀不影响拼拆使用。(7)具有早拆功能：横杆可提前拆下周转，节省材料，节省木方，节省人工。真正做到节能环保，经济、实用。(8)实践中表明，作为梁跨度在15田以内，净空层高度在12田一下的单跨、多跨连续梁、框架结构房屋模板支撑体系，其稳定性和安全性好于碗扣式脚手架，优于门式脚手架。缺点：1、轮扣式脚手架搭设不宜在基层不硬实，地面不平整和不进行混凝土硬化的地面上；2、不宜直接在土质差的软土层、地面易塌陷的地基上搭设；3、只能作为落地式脚手架使用，不能作为悬挑脚手架使用。4轮扣式脚手架的施工要点及技术参数4.1施工要点1、前期应做好支撑体系的专项施工方案设计，并由测量部放线定位，使支撑体系横平竖直，以保证后期剪刀撑和整体连杆的设置，确保其整体稳定性和抗倾覆性。2、轮扣式脚手架安装基础必须要夯实平整并采取混凝土硬化措施。3、轮扣式脚手架宜使用同一标高的梁板底板的标高范围，对于高度和跨度较大的单一构件支承架使用时对横杆进行拉力和立杆轴向压力（临界力）的验算，确保架体的稳定性和安全性。4、架体搭设完成后要加设足够的剪刀撑，中间每五跨沿坚向用扣件钢管搭设剪刀撑剪刀撑；4.2轮扣式脚手架技术参数轮扣式脚手架参照按照JGJ231-2021标准执行，规格、型号:名称型号A(MM)理论重量材质、壁厚立杆A-LG-2.4米240010.2Q345A48*3.0立杆A-LG-I.8米18007.9横杆A-SG-I.2米12004.2横杆A-SG-O.9米9003.2横杆A-SG-O.6米6002.25轮扣式支撑的设计5.1轮扣式脚手架的布置满堂轮扣式脚手架的搭设，按照排架间距梁轴线往两侧，每边0.45米设一排立杆,其余位置按1.2米的纵横向间距进行布置。5.2对于局部特别是不规则的，则适当利用0.9米和0.6米长的连接杆件或配以扣件调整立杆间距。5.3对框架柱边，先少支一排轮扣式脚手架，进行模板支设，柱子模板支完后，用钢管、十字扣件固定在轮扣式脚手架上，钢管端头U型托顶住模板外侧加固柱子的钢管或木方上，加固斜撑竖向间距400,水平间距200。对U型托的丝扣进行调整，确保支撑对框架柱的加固牢固。5.4楼梯踏步的模板为铝模，不属于本次轮扣施工范围。5. 5立杆顶部U型托丝杆外露不得超过40CM,如果超过则进行适当调整,可在轮扣式支架加套管，保证U托外露丝扣小于40CM,确保支架及U型托的的受力稳定。5.6梁底采用钢管扣在两侧的立杆上进行连接，直角扣件底下另加一个直角扣件做抗滑使用。6施工部署及施工准备6.1 工艺流程施工工艺流程：施工准备一钢筋加工制作及模板的配置一钢筋绑扎一内架搭设一梁底模及梁侧模的安装一平板模板安装及墙模板的安装一模板验收一梁钢筋绑扎一钢筋隐蔽验收f梁板墙混凝土浇筑f墙模拆除f梁侧模拆除一梁板底模拆除。剪力墙模板流程：清理墙内杂物一弹边线及门洞口位置线一钢筋绑扎、预留洞口一自检、互检及隐蔽验收后工序交接手续一安装洞口模板一安装墙侧模一调整固定f自检、互检一验收一移交於工种。梁板模施工工艺：弹线一内架搭设一调整标高、剪力墙及柱接头模板安装一安装梁底模一安装梁侧模一安装板底龙骨f铺底板模堵缝、清理一绑梁钢筋一绑板底筋、水电管线安装一绑板板面筋、预埋件、插筋、封边模一自检、互检合格后验收，办交接手续，移交舲工种。6. 2劳动力组织本工程的施工进度较紧，质量要求高，因此要求劳务队组织技术熟练、水平较高的木工班组进场施工，高峰期共计组织木工IlO人进行施工6. 3机械设备表6.3设备名称单位数量型号备注圆盘锯台53002.2KW手电刨台4牧林3331.5KW手电锯台4牧林4581.25KW电钻台3牧林31201.25KW6.4材料准备6.4.1材质要求(1)直插型轮扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准低合金高强度结构钢(GB/T1591)、碳素结构钢(GB/T700-2016)以及一般工程用铸造碳钢件(GB/T11352-2009)的规定，各类支架主要构配件材质应符合表6.4.1的规定。表6.4.1直插型轮扣式钢管支架主要构配件材质立杆水平杆竖向斜杆水平斜杆扣接头连接套管可调底座、可调托座可调螺母连接盘、插销Q345Q235BQ195Q235BZG230-450ZG230-450或20号无健钢管Q235BZG270-500ZG230-450或Q235B(2)钢管外径允许偏差应符合表下的规定，钢管壁厚允许偏差±0.bnm°钢管外径允许偏差(mm)外径D外径允许偏差33、38、42、48+0.2-0.160+0.3-0.1(3)连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准一般工程用铸造碳钢件(GB/T11352),中牌号为ZG230450的屈服强度、抗拉强度、延伸率的要求。铸钢制作的连接盘的厚度不得小于8mm,钢板冲压制作的连接盘厚度不得小于10mm,允许尺寸偏差±0.5mm。6.4.2制作质量要求（1）杆件焊接制作应在专用工装上进行，各焊接部位应牢固可靠。焊丝宜采用符合现行国家标准气体保护电弧焊用碳钢、低合金钢焊丝（GB/T8110）中气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于3.5mmo（2）楔形插销的斜度应满足楔入连接盘后能自锁，厚度不应小于8mm,尺寸允许偏差±0.Imm。（3）立杆连接套管有铸钢套管和无缝钢管套管两种形式。对于铸钢套管形式，立杆连接套长度不应小于90mm,外伸长度不应小于75mm；对于无缝钢管套管形式，立杆连接套长度不应小于160mm,外伸长度不应小于IlOmmo套管内径与立杆钢管外径间隙不应大于2mm。（4）立杆与立杆连接套管应设置固定立杆连接件的防拔出销孔，承插型轮扣式钢管支架销孔为014m,立杆连接件直径宜为012mm,允许尺寸偏差±0.1mm。（5）构配件外观质量应符合以下要求：1）钢管应无裂纹、凹陷、锈蚀，不得采用接长钢管；2）钢管应平直，直线度允许偏差为管长的1/500,两端面应平整，不得有斜口、毛刺；3 ）铸件表面应光整，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷,表面粘砂应清除干净；4 ）冲压件不得有毛刺、裂纹、氧化皮等缺陷；5 ）各焊缝有效焊缝高度应符合本规程第3.2.4条的规定，且焊缝应饱满，焊药清除干净，不得有未焊透、夹砂、咬肉、裂纹等缺陷；6 ）可调底座和可调托座的螺牙宜采用梯形牙，A型管宜配置048丝杆和调节手柄、B型管宜配置038丝杆和调节手柄，丝杆直径不得小于36mmo可调底座和可调托座的表面应镀锌，镀锌表面应光滑，在连接处不得有毛刺、滴瘤和多余结块;7)架体杆件及构配件表面应镀锌或涂刷防锈漆，涂层应均匀、牢固;8)主要构配件上的生产厂标识应清晰。(6)可调底座及可调托座丝杆与螺母旋合长度不得小于45牙，可调托座插入立杆内的长度必须符合本规程第6.1.5条的规定，可调底座插入立杆内的长度应符合本规程第6.L6条的规定。(7)其它辅材制作质量应符合有关规程规定。1)可调托撑螺杆外径不得小于36mm,直径与螺应符合现场国家标准梯型螺纹GBT5796.2.GB/T5796.3的规定。2)可调托撑的螺杆与支托板焊接应牢固，焊缝高度不得小于6mm；可调托撑螺杆与螺母全长度不得于5扣，螺母厚度不得于小30mmo3)可调托撑抗压承载力设计值不应小于40KN,支托板厚不应小于5mmo6.4.3材料管理(1)各类材、工具劳动力以及防护用具施工前到位。(2)根据施工工期间的工程量、施工进度，确定材料的数量及进场时间，由专人负责，确保材料按时进场，并妥善保管。(3)对于发生变形、翘角、起皮及平面不平整的模板，及时组织退场。(4)原材料进场后，堆放整齐，上部覆盖严密，下部垫起架空，防止日晒雨淋。(5)模板材料进场计划见下表。模板材料进场计划序号名规格单位数量115mm木胶合915X1830块540002木杨50×100×2500条1600003轮扣式立杆2400mm个300004轮扣式横杆1200、900、600个480005顶托L=700mm个180006钢管48×3.0吨7007步步紧Im个500008扣件直角、转角、旋转个70000(6)模板放置：模板在工地加工成型后，下面用木方垫平，防止变形,并应对模板型号、数量进行清点。用油漆在编好号的模板上作标记，堆放于现场施工段内，便于吊装。6.4.4轮扣式支撑体系范围轮扣式支承满堂架用于工程地下一层。6.4.5轮扣式支撑体系技术交底工作在轮扣式支撑体系架子搭设前，应该对工人进行新工艺的技术交底工作，交底的重点如下；1.轮扣式支撑体系扣件必须插牢固，保证不能自拔。2 .按规范要求每隔五跨用扣件钢管搭设坚向斜撑。3 .可调支座伸出最顶层水平杆的距离小于600mmo4 .作为扫地杆的最底层水平杆高度小于550mmo7、操作工艺7.1 支模方式梁板：其平整度及接筵等质量要求达到校结构按模板制作及安装。7.2 支撑体系轮扣式支撑体系立杆和水平杆采用48X3.0的轮扣钢管脚手架，立杆间距为1200mm×1200mm,下面铺设垫200*200木块。水平步距为1.2m,立杆顶部采用顶托支撑，上部托梁采用648X3.0双钢管，钢管上铺50X100木杨间距为250mmo做扫地杆用得水平杆离地高不得超过550mm。对于局部特别是不规则的，则适当利用0.9米和0.6米长的连接杆件或配以扣件调整立杆间距7.3 架体支设构造的要求7.3.1.模板支架应根据施工方案计算得出的立杆排架尺寸选用定长的水平杆，并根据支撑高度组合套插的立杆段、可调托座和可调托底座。7.3.2,支架架体四周外立面设置竖向斜杆，并应在架体内部区域每跨跨中（柱子与柱子跨中）由底至顶纵、横向均设置竖向斜杆。7.3.3模板支架宜与周围已建的结构进行可靠连接。7. 3.4模板及其支撑体系应具有足够的强度、刚度、稳定性，支模架（模板支柱和斜撑下）的支撑面应平整压实，并有足够的承压面积。7.4架体拆除7. 4.1拆除前的准备拆除前必须对操作工人作好技术及安全交底；全面检查内架的连接、连墙件、支撑体系等是否符合安全要求；清除架体上的杂物及地面障碍物；拆除作业应按先搭后拆，后搭先拆的原则，从顶层开始，逐层向下进行，严禁上下层同时拆除，严禁抛掷。拆除前对整个建筑物实行全封闭，禁止无关人员进入操作现场，以免发生安全事故；根据工程实际需要，作业队在得到项目部下拆模指令，明确拆除部位、拆除时间及拆除的顺序后方可进行拆除。8. 4.2拆模时间规定：架体拆除时，碎强度能保证其表面及楞角不因拆除模板受损坏，方可拆除。板及梁底模板拆除必须由专业施工员提出申请经项目技术负责人签发意见，并报现场监理工程师。各部位构件拆模时所需混凝土强度:结构类型结构跨度(m)按设计的混凝土强度标准值的百分率计(%)板250>2,875>8100梁875>8100悬臂构件1009. 4.3模板拆除注意事项1)、拆模时操作人员严禁站在拆除部位的正下方，并用专用撬棍拆除梁板模，禁止野蛮施工。2)、拆下的模板由人工往下传递，层高超过4m楼面底模由人工通过绳子吊运落地，严禁往下扔，以防止模板损坏。3)、当天拆下的模板当天转运至指定地方并及时清理干净，撬出铁钉并刷脱模剂，禁止待一楼层模板全部拆除后，再一次清运。8、验收质量标准10. 1保证项目模板支撑体系、木方在使用前应认真挑选防止锈蚀或有节疤，即必须具有足够的强度、刚度和稳定性；保证结构、构件各部分形状尺寸和相互间位置的正确。钢管支架施工验收允许偏差检查内容允许偏差(nun)立杆垂直度WL/500且±50±5可调托座垂直度÷5插入立杆深度-100±5可调底座垂直度±5插入立杆深度2150±5水平杆水平度÷5±58. 2对进入现场的钢管支架构配件的检查与验收应符合下列规定：1应有钢管支架产品标识及产品质量合格证；3应有钢管支架产品主要技术参数及产品使用说明书；4进入现场的构配件应对管径、构件壁厚等抽样核查，还应进行外观检查，外观质量应符合本规程相关规定。5如有必要可对支架杆件进行质量抽检和试验。8. 4模板支架应由工程安全部组织模板支架设计及管理人员进行检查,对模板支架应重点检查以下内容:1模板支架应按施工方案及本规程相应的基本构造要求设置斜杆；2可调托座及可调底座伸出水平杆的悬臂长度必须符合设计限定要求；3水平杆扣接头应销紧；4立杆基础应符合要求，立杆与基础间有无松动或悬空现象9、职业健康安全要求9. 1职业健康安全保证措施9.1.1一般注意事项1）、木杨、模板进场后应有防雨措施或入库或加盖编织布，避免受潮变形，影响安装质量。2）、模板支撑架与外架应分离，楼层外脚手架应高出作业层。3）、上料平台作成落地式平台，由专人拆除和安装，不能图方便擅自搭设。4）、立杆、木方、穿墙螺杆、柱箍间距应符合设计要求，梁板模架应加防滑扣件。5）、模板上堆放钢筋，校必须分散堆放，不得集中堆放。6）、模板必须验收合格后方可进入下道工序施工。7）、层与层之间的支模立杆基本上要上下对齐。8）、作业人员应遵守安全操作规程和现场安全操作规程。9）、拆下的模板木杨及时将铁钉拔出，以防扎脚。10）、吊装模板时应使模板稳定后，操作人员方可协助就位，禁止在摆动中硬拉硬扯。11）、严禁木工顺手拆除或搬运搭设外架的专用钢管、扣件。12）、模板拆除时应画出警界线，并派专人指挥操作，闲杂人等不得入警界线。9. 1.2人员要求1）支撑体系搭设人员应经过专门的技术培训的熟练工人。2）操作工在作业时严禁喝酒或带病作业。9. 3）操作工在上架时必须戴安全帽、安全带，穿防滑鞋等。10. 1.3模板支撑的检修安全措施1）支撑体系检修安全措施：至少安排两人轮流检查支撑体系，防止长时间作业因疲劳引起安全事故；严禁酒后作业；严禁穿拖鞋上架，必须穿防滑鞋；根据硅浇筑位置，及时进行检查，出现较小问题，如倒杨、爆模,立即停止上部作业，增加人手加固处理；出现较大问题，如大范围塌陷、整体位移严重立即撤离，并及时通知上部作业人员撤离作业区域。9.2环境保证措施1）、模板装卸、模板拆除、电锯施工操作应控制好施工噪声。模板装卸时应人工一张张搬运，并轻拿轻放，不得直接将模板、木杨向下抛掷;模板拆除时，应人工向下传递模板、木杨，不得从高空向下抛掷。2）、圆盘锯处锯木灰排放，造成环境施工现场粉尘的排放。锯木灰每隔2天用汽车将木屑运至城市环境垃圾存放点；每天早上、中午、晚上对锯木灰浇水三次，防止木尘飞洒。3）、模板施工产生的现场不可利用的旧废模板、木杨固体废弃物。现场不可利用旧模板、木杨与环境垃圾管理站联系，运出施工场地外处理。对废对拉螺杆、钢模、螺丝等分类堆放，统一回收后转卖。10、施工监测方案及安全应急预案11. 1施工监测方案1、监测项目：满堂模板支撑体系整体稳定状况、梁、柱模板浇筑时模板受力变形状况、浇筑硅时模板沉降变形情况等。2、监测方案：a、施工时加强质量控制和检查力度，及时发现问题及时落实整改；b、龄浇筑作业时安排专人检查支撑系统受力情况，检查梁、板受力变形情况；浇筑过程中，派人检查支架和支承情况，发现下沉、松动和变形情况及时解决；用预备好的千斤顶恢复，若无法恢复则立即拆卸模板重新安装。对震动导致扣件松动，派人检查加固。c、在已浇筑楼面顶部安排专人用水准仪检查模板变形情况，观测频率不得大于1次/30min,保证施工作业在受控状态；d、在梁1/2跨位置，每个监测剖面布设1个支顶水平位移监测点、1个支顶沉降观测点。观测方法：1）采用水准仪进行观测。2）浇舲前进行第一次观测，以后每半小时进行一次观测。并作好记录。d、严格控制校料高度，不得超过40Cm高，及时将舲振捣铺平；e、支撑架内部备用木杨及长短钢管，根据实际情况及时进行加固处理。3变形监测预警值：支架垂直位移为IOnmb大梁支架水平位移为8mm,大梁支架沉降位移为IOmmo10.2安全应急预案支模架施工可能发生高空坠落、模板坍塌、物体打击等事故。本预案针对上述可能发生的高空坠落、模板坍塌及物体打击紧急情况的应急准备和响应。10.2.1机构设置及职责为应对可能发生的事故，做到快速反应、救援，项目部成立应急救援小组。由项目经理*任组长，负责事故现场指挥，统筹安排等。具体设置如下：* *（项目经理）一一组长，负责协调指挥工作；* *（技术负责）一一副组长，负责现场施工指挥，技术交底；* *（安全员）组员，负责现场安全检查工作；* *等（施工员）组员，负责现场协调（架子工班长）一一组员，负责现场具体施工；具体分工如下：（1） *负责立即组织人员抢救伤员。（2） *负责组织人员进行事故处理及调查。（3） *负责立即同附近的医院进行联系，说明详细事故地点、事故情况，并派人到路口接应。（4） *（施工员）负责现场物资、车辆的调度。10.2.2应急救援工作程序（1）当事故发生时小组成员立即向组长汇报，由组长*即上报公司，必要时向当地政府相关部门，以取得政府部门的帮助。（2）由应急救援领导小组，组织项目部全体员工投入事故应急救援抢险工作中去，尽快控制险情蔓延，并配合、协助事故的处理调查工作。（3）事故发生时，组长或其他成员不在现场时，由在现场的其他组员作为临时现场救援负责人负责现场的救援指挥安排。（4）项目部指定由谷福启负责事故的收集、统计、审核和上报工作，并严格遵守事故报告的真实性和时效性。10.2.3救援方法（1）高空坠落应急救援方法：1）现场只有1人时应大声呼救；2人以上时,应有1人或多人去打“120”急救电话及马上报告应急救救援领导小组抢救。2）仔细观察伤员的神志是否清醒、是否昏迷、休克等现象，并尽可能了解伤员落地的身体着地部位，和着地部位的具体情况。3）如果是头部着地，同时伴有呕吐、昏迷等症状，很可能是颅脑损伤,应该迅速送医院抢救。如发现伤者耳朵、鼻子有血液流出，千万不能用手帕棉花或纱布去堵塞，以免造成颅内压增高或诱发细菌感染，会危及伤员的生命安全。4）如果伤员腰、背、肩部先着地，有可能造成脊柱骨折，下肢瘫痪，这时不能随意翻动，搬动是要三个人同时同一方向将伤员平直抬于木板上,不能扭转脊柱，运送时要平稳，否则会加重伤情。（2）坍塌应急救援方法：1）当发生高支模坍塌事故时，立即组织人员及时抢救，防止事故扩大,在有伤亡的情况下控制好事故现场；2）报120急救中心，到现场抢救伤员。（应尽量说清楚伤员人数、情况、地点、联系电话等，并派人到路口等待）；3）急报项目部应急救援小组、公司和有关应急救援单位，采取有效的应急救援措施；4）清理事故现场，检查现场施工人员是否齐全，避免遗漏伤亡人员，把事故损失控制到最小；5）预备应急救援工具：切割机、起重机、药箱、担架等。（3）物体打击应急救援方法：当物体打击伤害发生时，应尽快将伤员转移到安全地点进行包扎、止血、固定伤肢，应急处理以后及时送医院治疗。1）止血：根据出血种类，采用加压包止血法、指压止血法、堵塞止血法和止血带止血法等。2）对伤口包扎：以保护伤口、减少感染，压迫止血、固定骨折、扶托伤肢，减少伤痛。3）对于头部受伤的伤员，首先应仔细观察伤员的神志是否清醒，是否昏迷、休克等，如果有呕吐、昏迷等症状，应迅速送医院抢救，如果发现伤员耳朵、鼻子有血液流出，千万不能用手巾棉花或纱布堵塞，因为这样可能造成颅内压增高或诱发细菌感染，会危及伤员的生命安全。4）如果是轻伤，在工地简单处理后，再到医院检查；如果是重伤，应迅速送医院救治。10.2.4小组成员联系电话、医院及急救电话成员职务联系电话*项目经理技术负责安全总监安全员施工员施工员技术员架子工*人民医院联系电话（现场最近医院，约1.5公里距离）紧急救援电话：火警：119急救：120报警：11011计算书.轮扣支架按承插型盘扣式楼板模板支架计算计算依据：建筑施工承插型盘扣式钢管支架安全技术规程JGJ231-2021建筑施工模板安全技术规范JGJ162-2008建筑结构荷载规范GB509-2012钢结构设计标准GB50017-2017混凝土结构设计规范GB50010-2010(2015M)建筑地基基础设计规范GB50007-2011建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011一、荷载设计模板及其支架自重标准值Glk(kNm2)面板0.1面板及小梁0.3楼板模板0.5模板及其支架1.05新浇筑混凝土自重标准值G2k(kNm3)24钢筋自重标准值G3k(kNm3)1.1施工人员及设备荷载标准值Qlk(kNm2)3泵送、倾倒混凝土等因素产生的水平荷载标准值Q2k(kNm2)0.25其他附加水平荷载标准值Q3k(kNm)0.55Q3k作用位置距离支架底的距离h1(m)4风荷载标准值k(kNm2)基本风压30(kNm2)0.250.25X1X0.8=0.2风荷载高度变化系数UZ1风荷载体型系数口S0.8抗倾覆计算中风荷载作用位置距离支架底的距离h2(m)6二、模板体系设计主梁布置方向平行立杆纵向方向立杆纵向间距la(mm)1200立杆横向间距lb(mm)1200水平杆步距h(mm)1200顶层水平杆步距h'(mm)1200支架可调托座支撑点至顶层水平杆中心线的距离a(mm)650小梁间距l(mm)250小梁最大悬挑长度Ll(mm)200主梁最大悬挑长度L2(mm)200a图楼板支撑架立杆稳定性荷载计算单元三、面板验算250面板类型木模板厚度t(mm)15抗弯强度设计值f(Nmm2)16.83弹性模量E(N/mm2)9350计算方式简支梁按简支梁，取Im单位宽度计算。计算简图如下：W=bt26=1000×1526=37500mm4I=bt312=l000×15312=281250mm3承载能力极限状态q=cb(Gk+(G2k+G3k)ho)+QbQk=1.2×1×(0.1+(24+1.1)×0.18)+1.4×1×3=9.742kNmqft=cb(G1k+(G2k÷G3k)ho)=1.2×1×(0.1+(24+1.1)×0.18)=5.542kNm正常使用极限状态q=cb(G1k÷(G2k+G3k)ho)+7QbQ1k=1X1×(0.1+(24+1.1)×0.18)+l×l×3=7.618kNm1、强度验算Mma=0.125qI2=O.125×9.742×0.252=0.076kNm=MmaW=0.076×106(37500×103)=2.027Nmm2f=16.83Nmm2满足要求！2、挠度验算vma=5ql4(384EI)=5×7.618×2504(384×9350×281250)=0.147mmVmax=O.147mm<min250/150,10=1.667mm满足要求！四、小梁验算小梁材质及类型矩形木楞截面类型50mm×100mrn截面贵性矩I(Cm4)144截面抵抗矩W(Cm3)48抗弯强度设计值RN/mn?)12.87弹性模量E(N/mm?)8415计算方式二等跨梁承载能力极限状态q1=ol(G1k+(G2k+G3k)ho)+QlQik=1.2×0.25×(0.3+(24+1.1)×0.18)+1.4×0.25×3=2.495kNm正常使用极限状态q=d(G1k+(G2k+G3k)ho)+QlQ1k=1×0.25×(0.3+(24+l.l)×0.18)+l×0.25×3=1.954kNm按二等跨梁连续梁计算，又因小梁较大因此需进行最不利组合，计算简图如下:中底(2)葬/5L200L1200L12001200L2.5kNm2.5kNm2.5kNm2.5kNm1、强度验算=MrnaW=0.425×10648000=8.854Nmm2f=12.87Nmm2满足要求！2、抗剪验算Vmax=I.812kNTmax=3Vmax(2bho)=3×1.812×1000(2×80×60)=0.566Nmm2<=1.386Nmm2满足要求!3、挠度验算-1.644Vmax=1.644mm<v=minlb/150,10=min1200/150,10=8mm满足要求！4、支座反力承载能力极限状态R=1.688kNR2=3.625kNR3=1.688kN正常使用极限状态Riz=1.316kNR2'=2.827kNR3'=1.316kN五、主梁验算主梁材质及类型钢管截面类型48×3.O截面贵性矩I(Cm4)10.78截面抵抗矩W(Cm3)4.49抗弯强度设计值RN/mn?)205弹性模量E(N/mm?)206000抗剪强度设计值fv(N/mn，)125计算方式四等跨梁取上面计算中的小梁最大支座反力承载能力极限状态R=maxRi,R2,R32=max1.688,3.625,1.6882=1.8125kN正常使用极限状态R'=maxR,R2z,R32=max1.316,2.827,1.3162=1.4135kN计算简图如下:1.8111.81；1.8111.81；1.8111,81；1.8111.81；1.8111.81；1.81；1.81；1.81；1.81：1.8111.81；1.81；1.81；1.8111.81；1.812kN（2）（3）飞S12001200I120012001、抗弯驶算=MmaW=1.1×1064490=178.989Nmm2>f=205Nmm2满足要求！2、抗剪验算3.43.4131.60'1.6014.0M.0582.24(2.2460.4304333.193.19211.3751.379E5.G49|3.83；3.83712.022.0240.2K0.212 1.1.8120r8i3 20.4：U3.837!-5.649-3.19-3.19222心46 -4.0-4.058-3-3.41344.34725325340.7Z0.7224.4.7362.9229241.1V1.111-4.X7163.E3.8962.082.08310.2710.2714.S4.6932.887.881514-4-4.3266 071.06(1.0683.354-5.167-2.552.5
