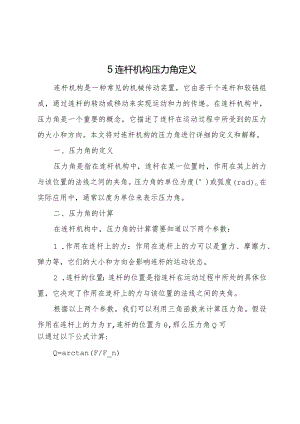

5连杆机构压力角定义连杆机构是一种常见的机械传动装置，它由若干个连杆和较链组成，通过连杆的转动或移动来实现运动和力的传递。在连杆机构中，压力角是一个重要的概念，它描述了连杆在运动过程中所受到的压力的大小和方向。本文将对连杆机构的压力角进行详细的定义和解释。一、压力角的定义压力角是指在连杆机构中，连杆在某一位置时，作用在其上的力与该位置的法线之间的夹角。压力角的单位为度(°)或弧度(rad)o在实际应用中，通常以度为单位来表示压力角。二、压力角的计算在连杆机构中，压力角的计算需要知道以下两个参数：1 .作用在连杆上的力：作用在连杆上的力可以是重力、摩擦力、弹力等，它们的大小和方向会影响连杆的运动状态。2 .连杆的位置：连杆的位置是指连杆在运动过程中所处的具体位置，它决定了作用在连杆上的力与该位置的法线之间的夹角。根据以上两个参数，我们可以利用三角函数来计算压力角。假设作用在连杆上的力为F,连杆的位置为,那么压力角Q可以通过以下公式计算:Q=arctan(F/F_n)其中，F_n为连杆在该位置的法向力，即垂直于连杆表面的力。当F_n为零时，压力角等于90。；当F_n不为零时，压力角小于90oo三、压力角的影响压力角对连杆机构的运动和受力具有重要影响，主要表现在以下几个方面：1 .影响连杆的运动状态：压力角的大小和方向决定了作用在连杆上的力对连杆运动的影响程度。当压力角较小时，作用在连杆上的力对连杆运动的影响较小；当压力角较大时，作用在连杆上的力对连杆运动的影响较大。此外，压力角的方向也会影响连杆的运动轨迹。2 .影响连杆的受力情况：压力角的大小和方向决定了作用在连杆上的力的大小和方向。当压力角较小时，作用在连杆上的力较小；当压力角较大时，作用在连杆上的力较大。此外，压力角的方向也会影响作用在连杆上的力的方向。3 .影响连杆机构的传动效率：压力角的大小和方向会影响连杆机构的传动效率。当压力角较小时，作用在连杆上的力对连杆运动的阻碍较小，传动效率较高；当压力角较大时，作用在连杆上的力对连杆运动的阻碍较大，传动效率较低。四、压力角的应用了解压力角的概念和计算方法，对于分析和设计连杆机构具有重要意义。在实际工程中，我们可以根据需要调整连杆机构的结构参数，如连杆的长度、角度等，以改变压力角的大小和方向，从而实现对连杆机构运动和受力的控制。例如，在设计一个起重机时，我们需要根据起重机的工作要求，合理选择和调整各个连杆的长度和角度，以保证起重机的稳定性和安全性。总之，压力角是连杆机构中的一个重要概念，它描述了作用在连杆上的力与该位置的法线之间的夹角。通过对压力角的计算和应用，我们可以更好地理解和分析连杆机构的运动和受力特性,从而为设计和优化连杆机构提供有力的理论支持。
