API624-2023安装石墨填料的升降式阀杆阀门逸散性泄漏的型式试验（中文）.docx

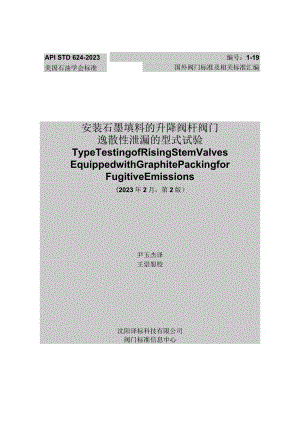

API STD 624-2023美国石油学会标准编号：1-19国外阀门标准及相关标准汇编安装石墨填料的升降阀杆阀门逸散性泄漏的型式试验TypeTestingofRisingStemValvesEquippedwithGraphitePackingforFugitiveEmissions（2023年2月，第2版）尹玉杰译王崇恕校沈阳译标科技有限公司阀门标准信息中心特别提示APl出版物必然涉及到共性问题。关于特殊的情况，地方、州和联邦政府的法律和法规应予审查。API出版物的使用是志愿的。在某些情况下，第三方或有管辖权当局可由引用选择接纳API标准并可强制性符合。没有APl或APl的雇员、分包者、顾问、委员或其他代理人就本出版物中所包括的信息的精确性、完整性或可用性作出任何的保证或表示（明确的或暗示的），或他们对本出版物所揭示的信息或过程的任何使用或这种使用的结果不承担任何的义务和责任。没有APl或APl的雇员、分包者、顾问、委员或其他代理人表示本出版物的使用将不会侵害个人的专有权。API出版物可由愿意执行的任何人使用。协会已作出非常努力以确保其所包括的数据的准确性和可旅性，然而，关于本出版物协会没有作出表示、保证或承诺并因此对于由于它的使用引起的损失或损坏或对于违反官方权限（本出版物可能与其相矛盾）明确的拒绝承担任何义务和责任。APl出版物的发布将便于被证明的、可靠的工程和操作惯例的广泛使用。这些出版物无意在其应予使用时和使用处排除采用可靠的工程鉴定的要求。API出版物的表述和发布不想以任何方式阻止任何人使用任何其他惯例。按一API标准标记要求标记其设备或材料的任何制造商仅对符合那个标准所有的适用要求负责。APl不表示、保证或承诺这样的产品确实符合APl标准。前言没有任何包括在任何API出版物里的内容被认为是以暗示或其他方式同意任何生产、销售或使用包括在专利里的任何方法、设备或产品。也没有任何包括在专利里的内容被认为是确保违反专利的任何人免责。在本标准中，使用动词的形式表示如下的含意。应该（或必须）（shall）：当用于标准时，”应该（或必须）（shall）”表示为是符合规范的最低要求。理应（或建议）（should）：当用于标准时，“理应（或建议）（should）”表示为建议或忠告但不是为符合规范所必要的。可以（may）：当用于标准时，“可以（may）”表示在标准的限制内其作用的过程是容许的。能够（can）：当用于标准时，“能够（can）”表示可能性或能力性的描述。本标准在APl标准化程序下制订，该程序确保在制订过程中的适当通告和参与其被称为APl标准。关于对本标准内容的解释方面的问题或是关于程序（本标准在此程序下制定）方面的意见和问题应直接写给美国石油协会标准理事会，（地址：200MassachusettsAvenue.NW,Suite1100,Washington,DC20001）.允许梵制或翻译这里出版的材料全部或任何部分也应与理事会联系。通常，至少每5年进行审查、修订、再确认或撤消。1次最多为2年的延长可加到这个审查的周期。出版物的情况可从APl标准部门获得，电话（202）682-8000oAPl出版物和材料的目录每年由APl发布一次，200MaSSaChUSettSAVenUe,NW.Suite1100,Washington,DC20001征求建议的修订并应提交给APl标准部门，200MassachusettsAvenue,NW,Suite1100,Washington,DC20001标准api.orq。411111111 .细城嘤,4X L二二二二二范围引用标准术语和定义阀门选择和试验准备型式试验的安全考虑型式试验.H试验介质、“蹄篇:鉴定机构.,;:;试验装置试验简介.泄漏测最.填料调节温度监测验收准则享附加的高温试验!.泄漏试验设备和校准试验后检查1234566.16.26.36.46.56.66.77891011121314111222333334 444414.114.214.3沿录和文件*.阀门鉴定阀门标记；.按本标准先前鉴定的阀门重复试验免除.部分鉴定高温试验14.4全部市.复试验.15制造地点的变更附录A（规范性附录逸散性泄漏试验报告附录B（资料性附录"建议试验的阀门777777附录C（规范性附录）部分重复试验阀门选择准贝附录DC资料性附录）高温试验程序781112图1阀门循环图2测温位置表B.1表B.2表B.3表B.4表B.5按API标准623制造的每种截止阀试验的规格和磷级11图3校准装置二觎按API标准602制造的每种闸阀试睑的规格和磷级按API标准602制造的每种截止阀试验的规格和磷级，按API标准600制造的每种闸阀试验的规格和磅级.按API标准603制造的每种闸阀试验的规格和磅级.安装石墨填料的升降阀杆阀门逸散性泄漏的型式试验(APISTD624-2023,第2版)1范围本标准规定了对安装填料的以前按APl622试验的升降和升降转动阀杆阀门的逸散性泄漏型式试验的要求和验收准则(100ppmv)o大于NPS42或高于1500磅级的阀门不在本标准范困之内。2引用标准本标准中全部或部分的引用下列标准构成了本标准的要求。对注明日期的标准，仅引用的版本适用。对未注明日期的标准，其最新的版本(包括任何修订)适用。API标准600,法兰端和对焊端栓接阀盖的钢制闸阀API标准602,石油和天然气工业用小于等于DNlOO的钢闸阀、截止阀和止回阀API标准603,法兰端和对焊端耐腐蚀栓接阀盖闸阀API标准622,工艺阀门填料逸散性泄漏的型式试验API标准623,法兰和对焊端栓接阀盖的钢制截止阀ASMEB16.34阀门一法兰、螺纹和焊连接端3术语和定义对于本标准，下面的术语和定义适用。3.1 环境温度(ambienttemperature)在15C40,C(590F104T)之间的温度3.2 辅助连接(auxiliaryconnection)排放、通风、热泄放或密封脂注入口。3.3 栓接扭矩(boltingtorque)所要求的拧紧螺纹紧固件与轴距有关的扭动或转动力的量(表示为N-m、ft-lb.或in.lb).3.4 编织填料型(braidedpackingtype)交织结构的填料环其中纱线/钢丝编织成圆形、方形或格子状编织图案。也可以用模具加工成型。3.5 组合式填料型(COmbO-SetPaCkingtyPe)模具成型填料与编织成型填料的组合。3.6 由石墨材料制成的模压填料型环，在模具中被轴向压缩到增加的密度和所需的形状。3.7 动态泄漏测景(dynamicleakmeasurement)当阀杆填料在通过开和关循环的行程中采取的泄漏测量。3.8 逸散性泄漏(emissions)用于有关挥发性有机化含”(VOCs)的装备件发生的气体的泄漏，其用甲烷的体积的百万分之几(PPmV或PPm)表示。3.9 泄漏量(Ieakage)试验介质自阀门压力边界泄漏的可测的最。3.10 制造厂(manufacturingfacility)评价所选取的阀门的最终装配、检查和试验的地点。3.11 机械循环(mechanicalcycle)阀杆带动阀门关闭件全行程90%的开和关移动，不要求上密封/密封阀门。3.12 关闭件(obturator)阀门的部件，例如闸板、阀瓣或旋塞等，它在阀门里的位置确定允许或防止介质的流动。3.13 填料应力(PaCkingStreSS)ASME国际，3ParkAvenue,NewYork,NewYork10016-5990,www.asme.ora。填料压缩载荷除以基于阀杆和内孔尺寸的填料横截面积。3.14 买方(Purchaser)负责阀门接收的个人、小组、公司、代理、社团或指定代表.3.15 鉴定工厂(qualificationfacility)能够按照本标准对逸散性泄漏阀门进行型式试验的测试实体。3.16 升降阀杆阀门(risingstemvalve)一种阀门在其内阀杆沿轴向移动而不转动。3.17 升降转动阀杆阀门(rising-rotatingstemvalve)一种阀门在其内阀杆沿轴向移动并转动。3.18 运行扭矩(runningtorque)阀杆通过填料的移动所需的扭矩值。3.19 静态泄漏测量(StatiCIeakmeaSUrement)在阀杆不移动时采取的泄漏量的测量。3.20 阀杆(Stem)将阀门关闭件与手轮、手柄或驱动装置连接的金属杆。3.21 热循环(thermalcycle)自环境温度至高温和/或低温再返回到环境温度的温度变化。3.22 第三方(thirdparty)独立于制造厂之外的个人、团体、公司、代理、股份公司或指定代表。3.23 型式试验(typetesting)在规定的温度和压力下为评价特定阀门设计的性能进行的试验。4阀门选择和试验准备4.1 符合API标准622第3版(或后续版本)要求的填料应安装在待试验的阀门上。填料横截面枳等于小于3/伯英寸的阀门英要求用英寸横截面填料试验。填料横截面积大于3/俯英寸的阀门英要求用Z英寸横截面枳填料试验。4.2 阀门应予完好的装配并准备试验。试验网门应随机选自制造商或供货库存(这里这样的库存可获得)。如果不是库存阀门，制造商应证明试验阀门没有为满足型式试验要求以任何方式做过改进并是制造商库存产品的典型代表。阀门选择的方法应记录在附录A中的逸散性泄漏试验报告中形成文件。4.3 阀体阀虚和填料压盖栓接扭矩应予验证以便其符合公布的制造商的安装规范。4.4 所有的对阀门的预试验活动应在附录A的逸散性泄漏试验报告中形成文件。5型式试验的安全考虑注意一在试验中使用的甲烷是带压的可燃性气体，对其要求采用适当的安全措施。5.1阀门可在热循环期间(例如：在稳定试验期(即在夜里)或热瞬变期间)部分或全部降压。5.2阀门试验有潜在的危险和给予对人员安全的主要考虑是必要的。按其试验的性质，带压气体的危险释放，可燃性气体可能存在。鉴定工厂应予设计以确保所有的试验条件使试验在安全和保护环境下进行。5.3节至5.6节所述的方法应予注意要考虑到提供一个安全的试验环境，对由于试验要求和工况引发的危险进行评估和采取正确的安全防护是鉴定工厂的责任。所有适用的安全法规和规章应予遵守。5.3 所有设备应有适宜的鉴定证书，证明其对承受试验环境下的最低和最高压力和温度的适应性。5.4 用于供给甲烷的进口和出口的软管和管子应适于最高压力和温度。在使用软管处，应使用适当的设计限制以在发生气喷时防止软管脱离装置。5.5 所有的试验应按照地方和国家的法规、规章和安全标准并应按要求配备有安全泄压装置。5.6 试验开始前，冲扫部分开后的阀门以消除体腔中的空气。6型式试验6.1 试验介质使用的试验介质应最低为97%纯度的干的甲烷气体。6.2 鉴定机构制造商应聘用一个独立的鉴定机构以实施该试验或者第三方以目睹并证明在制造商自己的机构进行的试验。6.3 试验装置6.3.1 等于大于NPS20的试验阀门的阀杆方位应是卧式的。见14.1.3节。所有其他试验阀门的阀杆方位应是垂直的。6.3.2 应使用内部或外部热源对阀门加热，例如，电热板、线圈或其他适宜的设备。6.3.3 阀门可用一种能进行机械循环阀门的驱动方式装备。驱动方式不应对阀杆或埴料施加额外的侧向载荷。运行扭矩值在第1次和最后1次循环应予记录。对于手动阀门的鉴定，使用的驱动方法应采用现有的手动阀门阀杆、支架和支架螺母/阀杆衬套组件。表示试验温度!表示静态泄漏测量|表示静态和动态两者的泄漏测量图1阀门循环6.4 试验简介6.4.1 当使用非试验介质首次冲洗时，则最终冲洗应使用试验介质进行。6.4.2 阀门应按图1经总的310次机械循环和3次热循环。机械循环开始于阀门在环境温度下。如果由买方要求，可选择在29C(-2OeF)下进行低温试验(见图1)。6.4.3 高温试验的温度应在TC1条件下为260°C±14C(500T±25oF)6.4.4 试验压力应是41.4barg(600PSig)或对于适用的材料组按ASEMB16.34在260'C±14C(500°FQ5F)下的最高允许压力两者中较小者并应在每个热循环期间目标压力保持在±5%内。热循环期间，其压力有可能变化。6.5 泄漏测量6.5.1 应采取降态和动态阀杆泄漏测量。见图1。6.5.2 泄漏测量须在静态空气中进行。阀杆密封和阀体/阀盖连接泄漏路径应用箔片或其他不透气材料封闭,并将泄漏探头插入封闭区域。对于阀杆密封,封闭区域应包含填料泄漏路径的ID和ODo如果水流受阻，应在探头对面开一个小口，这样做不影响采样率。在高温试验过程中可以去除封闭。6.5.3 阀休阀盖连接的泄漏测量应与静聋阀杆泄漏测量同时进行。在测试期间，任何超过第7章允许值的泄漏测量都构成阀门的故障。在继续测试之前，端部连接或测试设备的泄漏应该得到纠正。6.5.4 任何泄漏应在仪器的2次响应时间的1次时间延迟后记录。对于每次测量，在一分钟的时间内至少要测取10次读数。计算并记录平两读数。如果任何读数比平均值高出50%,除非平均泄漏率小于10PPmV,则应重取读数。6.6 填料调节号A7在型式试验中，不允许调节填料-OJDQ/76.7 温度监测_y6.7.1 为监测试验中的温度，阀门应配置热电偶。应在两个位置(见图2)监测并记录温度。a) TC-1帮靠近填料函的外体.此热电偶应控制试验温度。b) TC2班靠近流道的外体应是参考测量.6.7.2 在高温循环测量时,TC2的温度应等于或高于TC1的温度,除非两个温度都高于260C(500T),对于冷测试选项，TC2的温度应低F或等于TCd.在整个试验小，当测得的泄漏最不超过100PPmV时d在附录A的逸散性泄漏试验报告应表示“合格”.8附加的高温试验皿制嘛如有规定，应按附录D进行附加的高温试验9泄漏试验设备和校准9.1 监测设备应为火焰电离有机蒸汽分析仪，带有整体数据记录仪或用于数据收集的信号输出。该设备应被认证为与试验介质一起使用的本质安全。9.2 以甲烷作为试验介侦的火焰电离模式下，设备须符合下列性能要求.a）最大重友性：在OPPmV至100PPmV下为±2.0PPmv。b）最低可检测水平：V=I.0PPmV。c）到达最终值的最长响应时间（从OPPmV到IOoPPmV）：15秒。d）恢复到初始值的10%的最长时间：10秒。e）探头入口处的样品流散：0.25升/分钟至1.5升/分钟.9.3 在每次使用前应对试验设备进行检查以确保避免探测器探头堵塞。9.4 在不同的测量仪表和试验机之间，为了增加读数的精度，在试验前每天应校准漏量设备至已知的漏量标准。试验设备的校准记录应由试验机构保存。9.5 多孔的或烧结的金属/陶在泄漏标准或类似的设备应按下列程序使用。泄漏标准应至少每年校准1次。见图3。图3校准装置1.1 .1使用一个公称流量1.00lmin,一个0.050ml/min泄漏标准应由定义一个0.050/（1.00升×1000ml/升）=0.005%的试验气体的体积浓度或50.0即mv浓度产生。因此，泄漏探测器的读数应调整到为泄漏标准验证的流量，mlmin×1000（ppmv）1.2 .2使用校准的流量计验证泄漏监测设备的抽样流量，使其范围为0.251.5lmin1.3 .3在规定的压差下使用纯度最低为97%的试验气体来验证通过校准的标准泄漏的流量:。校准的标准泄漏量应在0.0500.100ml/min甲烷的范围。倒置烧杯可予使用，用足够时间以收集到试样的可测的量。试验时间应足够充满使用在校准装置里的管子和管件。1.4 .4在流量被验证和确保试验气体已完全充满校准的泄漏标准之后，泄漏探测器探头应连接到与泄漏标准相连的三通管件上。出现稳定后，应按制造厂的说明书采用9.5.1节中的计算校准泄漏探测器。校准泄漏应在50ppmv和100ppmv之间。校准应在每次试验之前进行并记录结果.10试验后检查10.1 阀门应予拆卸，包括阀杆、填料、阀杆螺母、填料压盖随动件和填料函等部件应予检查其状态应形成文件。如果要求附录D试验，则拆卸应在高温（附录D）试验完成后进行。10.2 密封部件应按11.2节予以照相。11记录和文件11.1 至少应按在附录A中提供的由逸散性泄漏试验报告定义的试验结果应予提供。另外照相的证据应按11.2节的规定记录。11.1.1 在所建立的行程上按6.5节详述的泄漏测量应予记录。11.1.2 甲烷测量的泄漏率单位应是PPmV。11.2 按11.2.1节至11.2.3节所示，照相证据应形成文件。11.2.1 阀门的标记和标签。11.2.2 阀门试验前后的外部填料函区域。11.2.3 拆卸后阀门部件：a）阀杆填料区域，b）阀杆螺纹，c）阀杆螺母，d）阀杆套，e）填料压盖随动件，f）填料函内部，g）填料环和隔垫。11.3 证明符合APl标准622第3版（或后续版本）的试验证书或报告应附在API标准624试验报告上。试验报告应符合鉴定的API标准622填料尺寸。11.4 所有完成的试验报告是机盥的和专有的并且没有事先得到制造商的批准不应复制或分发。12阀门鉴定设计标准与试验阀门相同的所有阀门可认为已进行了型式试验，但要在下面的附加限制下。12.1阀门阀杆密封系统设计与试验的阀门具有按API标准622第3版或后续版本鉴定的相同的设置、形状、填料件类型和施加相同的填料应力。12.2 阀杆移动完全相同。升降式阀杆移动不同于升降-转动式阀杆移动。12.3 栓接阀盗阀门的成功试验也适用于鉴定其结构类似的焊接阀盖阀门，但焊接阀盖不适用于鉴定栓接阀盖结构。12.4 APl标准602阀门的鉴定扩展范围12.4.1 在12.4.2节至1244节中列出的规格的鉴定扩展范围内：一试验800磅级试验阀门可用于鉴定压力小于等于800磅级阀门；一试验1500磅级试验阀门仅可鉴定1500磅级阀门。12.4.2 NPS3/4试验阀门可用于鉴定所有的小于等于NPS1的阀门。12.4.3 NPS1”试验阀门可用于鉴定所有的NPSIlA至NPS2%的阀门。12.4.4 NPS3试验阀门可用于鉴定所有的NPS3至NPS4的阀门。12.5 APl标准603阀门鉴定扩展范围12.5.1 在12.5.2节至12.5.4节中列出的规格的鉴定扩展范围内：-鉴定可扩展到低于试验阀门1个压力等级的阀门。12.5.2 NPS3/4试验阀门可用于鉴定的所有小于等于NPSI的阀门。12.5.3 NPS112试验阀门可用于鉴定所有的NPS114至NPS212的阀门。12.5.4 NPS4试验阀门可用于鉴定所有的NPS2MNPS6的阀门。12.6 其他未规定的阀门12.6.1 对于大于NPS24的阀门，任何大于NPS24的150磅级或300唠级的试验阀门应鉴定150磅级和300磅级两者的从NPS26至NPS42的阀门范围。12.6.2 在12.6.3节至12.6.4节中列出的扩展规格的鉴定范围内。一鉴定可扩展到低于试验阀门1个压力等级的阀门。12.6.3 NPS4的试验阀门可用于鉴定所有NPS2至NPS6的阀门。12.6.4 对于大于NPS4的试验阀门，试验阀门可用于鉴定自小于2个规格的阀门和大1个规格的阀门。12.6.5 NPS20的试验阀门可用于鉴定所有NPS16至NPS24的阀门。12.7 附录B提供了一个阀门表，其可被用于试验以按本标准鉴定。13阀门标记按本标准鉴定的阀门应清晰和永久标记为“API624”。按附录D鉴定的阀门应标记为“API624HTn<>14按本标准先前鉴定的阀门14.1 重复试验免除14.1.1 如果活性载荷被增加到先前鉴定非活性载荷阀门的填料压盖螺栓上，则不要求重复试验。14.1.2 当使用12.1节中所述的相同阀杆密封系统设计用于先前鉴定的阀门上时，则不要求重复试验，只要填料符合APl标准622第3版或后续版本的要求。14.1.3 在本标准版本颁布之前，经鉴定的等于或大于NPS20的阀门阀杆处于立式位置时不需要重新鉴定。14.2 部分鉴定14.2.1 当按12.1节规定的先前鉴定的阀门密封系统设计上发生变化时，应要求按附录C鉴定，只要替代的填料符合API标准622第3版或后续版本。14.2.2 下列类型的垫片连接变化要求部分鉴定如下：14.2.2.1 从一种衬垫片连接设计类型到下列通用类型的另一种设计类型的任何变化，都需要部分重新鉴定：1）不使用环接或压力密封垫的栓接阀盖连接（即平面、突面、樟槽面、凹凸面、圆形、椭圆形、长方形短或长）：2）栓接阀盖环接；3）压力密封（压力辅助14.2.2.2 部分鉴定，需要试验的阀门：为了对超过第12章所述单个阀门所覆盖范围的一系列阀门规格和磅级进行部分鉴定，应对每种阀门设计类型总共测试两个阀门。这两个阀门：1）在鉴定范围内，一个阀门应该是最小的NPS或者是大一个规格的，另一个阀门应该是最大的NPS或者是小一个规格的；2）在鉴定范圉内，一个阀门应为最低压力级，另一个阀门应为最高压力级。14.2.2.3 为了对衬垫连接进行部分鉴定，允许省略机械循环，仅对试验阀进行热循环。14.3 高温试验14.3.1 按API标准624先前鉴定的阀门可按附录D额外地进行高温试验。14.4 全部重复试验14.4.1 对于14.1节和14.2节未包括的任何变化要求全部重复试验。15制造地点的变更如果阀门制造厂的地点与API标准624证书中所列的不同，买方可要求部分（按附录C）或全部重新鉴定。附录A（规范性附录）逸散性泄漏试验报告APIStd624E2逸散性泄漏试验报告号；制杆类型（检查员）：）升降（）升降-转动制造商和地点：阀门规格,璘级和类型：API/ASME设计标准：填料说明：环数：制选商：外径：样式/类型：内径：压墨随动件外露长度：堆枳高：填料函深度：压盖随动件放入深度：活性我荷：是_杏_垫圈：是_否_垫圈材料：API标准622报告/证书号阀体材料：阀杆材料：阀体-阀靛垫片材料：鉴定机构：技术人员：见证人：开始日期：完成日期：阀门选择一,6木、选择日期：（检查员）O制造商O分配者O买方选择者：压盖螺母建议扭矩（基本试验）,乐盖螺母建坟扭矩（高温试验）：阀体御盖枪接建议扭矩：阀体阀盖连接：类型：（）栓接O焊接O压力密封O其他试验前准备和调节（见43节）,注：环境（或低）温301310次循环API624试验数燃一基本试验试验阶段静态泄漏测量阀短泄漏测量温度动态泄漏B310基本试验：合格I法不合格（）'w'%d环境温度050次循环P=T=.:蕊0.骸一5056&高温51100次循环P二国三J100TC2API624HT试验数据（任选）试验阶段循环温度TC1温度TC2态泄漏测量动态泄漏测量阀阻泄漏测就环境温度。10次循环P=T=010为了通过HT试验填料压盖螺母需要调节吗?一是一否如果是，重新调节前的填料压盖螺母扭矩值为运行扭矩值：基本试验的第一次循环：最后一次循环：运行扭矩值：HT试验的第一次循环：最后一次循环：高温试脸：合格（）不合格（）试验室代表签字：日期：见证者：日期：附录B（资料性附录）建议试验的阀门表B.1至表B.5示出了建议试验的阀门。表B.1按APl标准602制造的每种闸阀试验的规格和磅级NPS磅级标准试验部分一APl标准624APl标准624HT（任选）Z800X附录C附录Cr2800X%1500X1121500X3800X31500X表B.2按API标准602制造的每种截止阀试验的规格和磅级NPS磅级标准成验部分一APl标准624APl标准624HT（任选）800X附录C附录Cr2800XZ1500X21500X3800X31500X表B.3按APl标准600制造的每种闸阀试验的规格和磷级NPS磅级标准试验部分一APl标准624APl标准624HT（任选）4150X附录C附录C4600X41500X12150X12600X121500X20150X20600X30300X表B.4按APl标准603制造的每种闸阀试验的规格和磅级NPS磅级标准试验部分一APl标准624APl标准624HT（任选）%300X附录C附录CZ600X1300Xr2600X4150X4600X12150X12600X20300X20600X表B.5按API标准623制造的每种截止阀试验的规格和磅级NPS磅级标准试验部分一APl标准624APl标准624HT（任选）4150X附求C附录C4600X41500X12150X12600X121500XIl附录C（规范性附录）部分重复试验阀门选择准则APl标准600-应至少试验3台阀门。.一待试验的阀门应至少具有两个不同的填料横截面积。一至少有1台150磅级和1台600磅级的试验网门。一1台为NPS4的阀门及另1台为NPS12的阀门。APl标准602（闸阀）一1台800磅级和1台最高磷级的待鉴定阀门应予以试验。一NPS3和NPSII/2各1台阀门应予以试验。APl标准602（截止阀）1台800磅级和1台最高研级的待鉴定阀门应予以试验。NPS3/4和NPSll/2各1台阀门应予以试验。APl标准603一至少3台阀门应予以试验。一至少有1台150磅级和1台600磅级阀门。如果待鉴定的阀门为最高磅级，则600磅级可用300璘级的阀门替代。一1台为NPS4,1台为NPS12,而另1台小于NPS2的阀门。一至少3台阀门应予以试验。一待试验的阀门应至少具有两个不同的填料横截面积。一至少应有1台150磅级和1台300磅级的试验阀门。1台为NPS4和1台为NPS12的阀门。限D（资料性附录）高温试验程序D.1阀门选择和准备D.1.1通则本附录D的高温试验应至按本标准第6章试验结束后.（即310次机械循环结束后）或采用设计类型已按本标准第6章先前已鎏定的1台新试靠阀门进行。按本附录试验的阀门应按附录B规定，除非买方另C:,D.1.2填料填料应符合API标准622第3版（或后续版本）并按附录C一高温试验程序予以鉴定。D.1.3阀门准备D.1.3.1如果本试验作为对第6章的标准温度试验延续（即不是1台新的试验阀门）进行的话，则应拆下填料压盗螺母，且清洁和重新润滑螺柱和螺纹。D.1.32应采用制造商的推荐填料压盖螺栓扭矩程序.廊体或阀盖螺母扭矩应被重新拧紧到推荐的扭矩程度。扭矩值应在试验表上予以记录.扭矩值不应超过本标准中4.3节采用的扭矩值的鲁MD.2.1温度热电偶的位置应符合图2的要求，如标准温度试验所示。Te-I应为控制位置，需要符合本附录中列出的温度。TC2应作为参考，但在高温下应达到TC1要求的±50TD.2.2泄漏试验设备和校准D.=卷见6.5.2节和6.5.3节。D.2.4试验介质在室温下，使用纯度最低为97%的甲烦作为试验气体。在本附录中的高温下,可使用纯度最低为97%纯氮或其他情性气体。安全考虑见第5优D.2.5加热和保温层阀门应予以内外加热。对阀门的填料函室的顶部可施加隔热层。D.2.6其他要求.上述未规定的所有其他设置和校准要求应按第5章至第9章规定.D.3试验程序4U271）用甲烷把阀门加压到il.4bafg.7barg（800psig±25psig）或38C（100T）下的额定压力，取其较低值并至少保持1小时JOoA2）随着阀杆静态和泄漏区域封闭，测量并记录阀杆密封处和阀体/阀盖密封泄漏量持续时间超过1分钟。3）如果最高静态泄漏量超过IoOPPMY,则实施如下步骤：a）测量保持的填料底盖螺母扭矩并记录；b）按本程序D.1.3节重新加扭届宇瑜科山盖螺母。记录扭矩值；C）测量并记录泄漏量。如果静态泄漏量超过100PPMV,则试验失败。4）压力释放到大气压力。5）加热阀门以便TC-1为399C±14C（750T÷25T）。6）温度稳定后，用氮气或惰性气体把阀门加压到13.8barg±1.7barg（200psig±25ps或399°C（750下）下的额定压力，取其较低值。7）保持压力和温度至少20小时，时间可以累计或延续。8）循环阀门5次，结束时阀门部分开启。9）将阀门冷却至环境温度（TC1和TC-2<100F）,同时使用氮气或惰性气体保持至少7b（100psig）可取下隔热层。10）把压力释放到大气压力。11）用甲烷把阀门加压到41.4barg±1.7barg（600psig±25psig）或38C（WOT）下价定压力，取其较小值并至少保持1小时。12）按D.2.3节封闭泄漏通道。13）循环阀门5次，结束时阀门部分开启。14）阀杆静态时，测量并记录阀杆密封处和阀体/阀盖密封泄漏量持续时间超过1分钟。15）如果最高静态泄漏量超过IOoPPMV,则实施如下步骤：a）测量保持的填料压盖螺母扭矩并记录；b）按本程序D.1.3节重新施加扭矩于填料压盖螺母。记录扭矩值。O测量并记录泄漏量。如果最高静态泄漏量超过IoOPPMV,则试验失败。16）循环阀门1次，并记录动态泄漏量仅作为参考。记录阀杆从关闭位置移动到开启位置的平均泄漏量和最大泄漏量。渗漏量应予记录，但不受通过/失败准则的约束。17）压力释放到大气压力。18）记录填料压前螺母的最终扭矩。D.4验收准则高温（HT）逸散性泄漏试验报告应指示“通过”，当静态阀杆和阀体/阀盖密封处其测量泄漏量全部WIoOPPMV时。按D.3节的整个试验中，允许对填料螺母调节1次。不允许拧紧阀彳阀盖连接。D.5阀门鉴定按附录C试验的阀门应适用于鉴定按API标准624先前鉴定的阀门整个范围。D.6阀门标记按本附录鉴定的阀门应按第13章清晰和永久标记为“API624HT”。API STD 624-2023安装石墨填料的升降阀杆阀门 逸散性泄漏的型式试验未经授权内部资料仅供参考（2023 年7 月）编辑单位沈阳译标科技有限公司地址：沈阳市铁西区马壮街23号3-5-2室邮编：110024电话/传真：024-86148568QQ号：1185681177
