API6A、20C和4130钢材锻件磁粉检测工艺、人员评定报告.docx

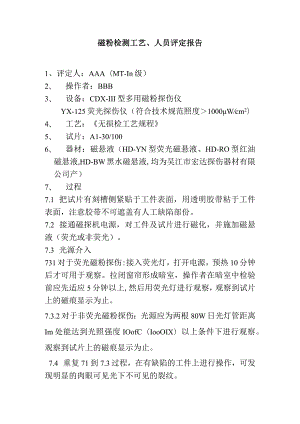

磁粉检测工艺、人员评定报告1、评定人：AAA（MT-In级）2、 操作者：BBB3、 设备：CDX-III型多用磁粉探伤仪YX-125荧光探伤仪（符合技术规范照度1000Wcm2）4、 工艺：无损检工艺规程5、 试片：A1-30/1006、 器材：磁悬液（HD-YN型荧光磁悬液、HD-RO型红油磁悬液,HD-BW黑水磁悬液,均为吴江市宏达探伤器材有限公司产）7、 过程7.1 把试片有刻槽侧紧贴于工件表面，用透明胶带粘于工件表面，注意胶带不可遮盖有人工缺陷部份。7.2 接通磁探机电源，对工件及试片进行磁化，并施加磁悬液（荧光或非荧光）。7.3 光源介入731对于荧光磁粉探伤:接入荧光灯，打开电源，预热10分钟后才可用于观察。拉闭窗帘形成暗室，操作者在暗室中检验前应先适应5分钟以上,然后用荧光灯进行观察，观察到试片上的磁痕显示为止。7.3.2对于非荧光磁粉探伤：光源应为两根80W日光灯管距离Im处能达到光照强度IOofC（IooOIX）以上条件下进行观察。观察到试片上的磁痕显示为止。7.4 重复71到7.3过程，在有缺陷的工件上进行操作，可发现明显的肉眼可见光下不可见的裂纹。8、结论：通过本操作，按照ASME第V卷无损检测2007版确认本工艺可靠，设备、器材等能满足要求，人员能力达到要求，工艺评定合格。编制：AAAA年AA月AA日评定：AAAA年AA月AA日
