DL_T2566-2022水电厂直流系统技术监督规程.docx

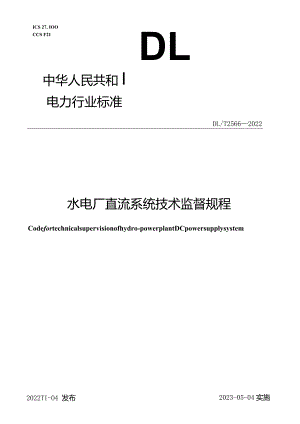

ICS 27. IOOCCS F21DL中华人民共和I电力行业标准DL/T25662022水电厂直流系统技术监督规程Codefortechnicalsupervisionofhydro-powerplantDCpowersupplysystem2022TI-O4 发布2023-05-04实施国家能源局发布前言II1范围12规范性引用文件13 术语和定义14 基本要求25 设计制造的监督26安装调试的监督37运行维护的监督4附录A（资料性）直流系统运行技术监督项目及指标6本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出。本文件由电力行业水电站自动化标准化技术委员会（DUTC17）归口。本文件起草单位：中国长江三峡集团有限公司、中国长江电力股份有限公司、南方电网调峰调频发电有限公司储能科研院、许继电源有限公司、湖北能源集团股份有限公司、大唐水电科学技术研窕院有限公司、北京中水科水电科技开发有限公司、雅碧江流域水电开发有限公司、国电电力发展股份有限公司、中煤信息技术（北京）有限公司、国网国际发展有限公司、天津水科机电有限公司、云南电网有限责任公司电力科学研究院、西北农林科技大学、国家电投集团河南电力有限公司、南方电网调峰调频发电有限公司工程建设管理分公司、南方电网调峰调频发电有限公司检修试验分公司。本文件主要起草人：刘喜泉、孙长平、关杰林、张舸、刘明闪、徐军、王波、谢燕军、李香华、马历、喻明、彭煜民、喻洋、罗治军、吴智丁、翟旭、刘正国、刘涛、米文超、周美英、王军、陈帝伊、袁兵、关容、陈正溥、于凯、周鑫、刘明群、杨静、李熙、郑开元、张志华、李伟、李鹏、程晓娟、白剑飞、彭德民、杨铭轩。本文件为首次发布。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761）ODUT25662022水电厂直流系统技术监督规程1范围本文件规定了水电厂直流系统的设计制造、安装调试、运行维护的监督内容和要求。本文件适用于水电厂DC220VIloV直流系统技术监督工作。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T19826电力工程直流电源设备通用技术条件及安全要求GBZT 20626.1特殊环境条件GB 50150GB 50169GB 50171GB 50172GB 50217 DL/T459 DUT 593DL/T 724DLZT 781DL/T 856 DL/T1051 DL/T 1392电气装置安装工程 电气装置安装工程 电气装置安装工程 电气装置安装工程高原电工电子产品 第1部分：通用技术要求 电气设备交接试验标准接地装置施工及验收规范盘、柜及二次回路接线施工及验收规范 蓄电池施工及验收规范电力工程电缆设计标准电力用直流电源设备高压开关设备和控制设备标准的共用技术要求电力系统用蓄电池直流电源装置运行与维护技术规程电力用高频开关整流模块电力用直流电源和一体化电源监控装置电力技术监督导则直流电源系统绝缘监测装置技术条件DL/T1397.1电力直流电源系统用测试设备通用技术条件第1部分：蓄电池电压巡检仪DL/T1974水电厂直流系统技术条件DL5027电力设备典型消防规程DL/T5044电力工程直流电源系统设计技术规程3术语和定义下列术语和定义适应于本文件。3. 1直流系统母线电压不平衡率unbalanceratioofDCpowersystembusvoltage直流系统母线正、负极对地电压之差的绝对值与系统标称电压的百分比，计算见公式（1）。-IXloo<Q）式中：直流系统母线电压不平衡率；Ud直流母线正极对地电压；U_地对直流母线负极电压；U0直流系统标称电压。4基本要求4. 1水电厂直流系统技术监督应依据国家、行业相关技术标准，对直流系统的设计、选型、采购、制造、安装、调试、运行、维护、检修、技术改造等全生命周期和其生产技术管理各个环节开展技术监督。4.2 水电厂应建立直流系统技术监督组织机构，明确监督岗位职责、监督人员素质要求和相关管理制度，并符合DL/T1051的相关规定。4.3 技术监督人员应熟悉水电厂直流系统相关国家、行业等技术标准和监督内容，并应定期参加相关技术培训。4.4 每年应至少开展一次现场技术监督检查工作，技术监督所提出的相关问题和整改要求应得到及时整改及闭环管理。4.5 技术监督的设备范围：直流系统进线电源、直流充电装置及其附属部件、蓄电池组及蓄电池室、绝缘监测装置、直流监控装置、直流母线及负荷馈线、直流断路器等。4.6 技术监督的文件范围：系统图册，参数定值单，运行检修规程，运行维护手册，作业指导书，设备履历或台账，备品备件记录，系统设计计算报告，工厂试验验收报告，现场安装调试报告，运行维护记录，故障分析报告，仪表检定、校验报告，检修、技术改造、试验技术方案及报告等。5设计制造的监督5.1设计5. 1.1直流系统应有完整的负荷分类统计、设计计算报告，设计应符合GB/T19826、GB50217、DL/T1974、DL/T5044的规定，所处环境处于高海拔地区，其设计选型应符合GB/T20626.1、DL/T593的规定。5.1.2直流系统性能及功能的设计要求如下：a）直流系统设计图纸，其供电电源应有不少于两段不同母线的交流电源，直流供电网络应采用集中辐射或分层辐射供电方式，断路器级差配合应符合DL/T5044的规定。b）每段直流系统蓄电池组及充电装置的容量应能满足两段母线经常负荷运行要求，还应满足全停电时间内该段母线所带的事故放电负荷容量，事故供电时间不应少于lh。C）直流系统每段母线和每组蓄电池应装设整流充电装置、直流电源监控装置、绝缘监测装置和蓄电池在线巡检装置，应能实时监测母线电压、母线对地电压和母线对地绝缘电阻、交流电源串入直流电源回路、单节电池电压、单节电池内阻等功能，其他功能应符合GB/T19826、DL/T459、DL/T781、DL/T856、DL/T1392、DL/T1397.1、DLT1974>DL/T5044的规定。d）蓄电池组出口回路、充电装置直流侧出口回路、直流馈线回路和蓄电池试验放电回路等应设有过电流保护功能，其中蓄电池出口回路应采用熔断器，其他回路应采用直流断路器，直流断路器下级不应设有熔断器。5.1 .3直流系统母线电压和蓄电池组的设计要求如下：a）直流系统在浮充电运行工况下，直流母线电压宜为1.05（标幺值）的标称电压；在均衡充电运行工况下，控制负荷母线的电压不宜高于1.1（标幺值）的标称电压，动力负荷母线电压不宜高于L125（标幺值）的标称电压，控制负荷母线和动力负荷母线合并使用的电压不宜高于1.1（标幺值）的标称电压。b）铅酸蓄电池组的个数应根据单体电池正常浮充电压值之和与L05（标幺值）的直流母线标称电压确定。c）镉锲碱性蓄电池组的个数应根据单体电池正常浮充电压值之和与1.05（标幺值）的直流系统标称电压确定基本电池个数，同时应根据该电池放电允许的最低电压值之和与L05（标幺值）的直流系统标称电压确定整组电池个数。d）铅酸蓄电池组不宜设置端电池和降压装置，镉银碱性蓄电池组设置端电池时，宜减少端电池个数。5.1.4对于蓄电池室，其防火设计应符合DL5027的规定，阀控式密封铅酸蓄电池容量在30OAh及以上时，应设专用的蓄电池室，蓄电池室应设有通风、散热或保温设施，一套直流系统的两组蓄电池宜布置在两个独立的蓄电池室，若两组蓄电池处于同一蓄电池室时，中间宜有防火隔断，蓄电池室门应向外开启，门上应有“严禁烟火”字样，蓄电池室内应禁止明火。5.2 制造5.2.1直流系统生产制造应制定相应工艺、质量控制标准，应符合DL/T5044和系统设计要求。5.2.2 直流系统主要部件制造要求：充电装置、绝缘监测装置等重要部件的生产厂家、型号规格、原材料材质等应满足系统设计和采购要求。5.2.3 直流系统盘柜制造要求：柜内设备布局应合理，通风散热应满足设计要求，各部件及线缆端子标识应正确完整、清晰明显。5. 2.4直流系统的工厂试验、出厂验收项目、方法和结果应符合GB/T19826、GB50150>GB50171、DL/T1974>DL/T724、DL/T5044的规定。6安装调试的监督6.1安装6. 1.1盘柜外观应整洁完好，盘柜前、后外观应整齐、完好，与盘柜基础应有可靠固定，无倾斜、变形、破损、锈蚀、污渍等异常，柜门及其锁具应正常开关，盘柜外壳应可靠接地。7. 1.2蓄电池及蓄电池架外观整洁，蓄电池架牢固，蓄电池架（柜）底部受力应均匀，无倾斜，无明显弯曲、变形，无锈蚀等异常，蓄电池组外观无破损、鼓包、漏液、极柱锈蚀等异常，蓄电池组与其充电电缆的连接，应使蓄电池极柱不受外力，宜采用转接过渡铜排，其他应符合GB50171.GB50172、DL/T5044的规定，蓄电池室消防安全应符合5.1.4的规定。6.1.3 柜内设备应完整，无变形、破损、锈蚀、污渍、过热、松动等异常，布局应合理，走线应整齐，设备布局及其型号、布线应与设计图纸一致，各紧固件应可靠固定，螺栓应有紧固标识，其他应符合GB50171的规定。6.1.4 电缆、接线端子：a）电缆应符合GB50217、DL/T5044的规定，电缆、接线端子外观应整洁、完好，连接牢固，无破损、氧化、锈蚀等异常。b）蓄电池组与充电装置之间连接的正、负极电缆不应共用一根电缆，应分开敷设在各自独立的通道内，应避免与交流电缆并排铺设；在穿越电缆竖井时，非铠装电缆应加穿金属套管。c）电缆固定件应为非导磁性材料，控制电缆应与动力电缆分开敷设、分层布置，电缆孔洞应进行防火封堵。6.1.5 盘柜应具有盘柜编号、设备名称等标识，各部件应有设备编号、设备功能标识；接线端子宜有端子排名称及编号、对侧端子排名称及编号等；电缆应有电缆标识牌、电缆起点、终点标识、系统接地标识；蓄电池组应有蓄电池组别编号、单节电池编号，以上标识应正确、清晰。6.1.6 柜体和蓄电池架（柜）应有保护接地，接地点应无锈蚀，系统各部件接地点应与接地网或接地母线可靠连接，电缆屏蔽层应可靠接地，接地方式应符合GB50169、GB50171相关规定，接地标识应正确、规范。6.2调试6.2.1直流系统调试试验项目、方法和结果应符合GB/T19826、GB50150.GB50172、DL/T724、DL/T1974的规定。6.2.2 直流系统调试试验方案、试验报告、试验项目齐全，试验仪器应在使用有效期内，调试试验结果应满足如下要求：a）充电装置的稳压、稳流及纹波系数、限电压、限电流、过电流保护、并机均流不平衡度试验情况，稳压精度应小于等于0.5%、稳流精度应小于等于1%、输出电压纹波系数应小于等于0.5%,其他应符合DL/T781的规定。b）直流母线绝缘监测装置的母线及支路绝缘、交流电源串入直流回路、直流监控装置功能等试验情况，试验结果应满足设计要求，其他应符合DL/T1392的规定。c）直流断路器上、下级之间的级差配合梳理及现场试验情况，级差配合结果应符合DL/T5044的规定。d）蓄电池组核对性放电试验应符合DL/T724的规定，蓄电池容量应满足其标称容量要求。e）直流系统参数定值应符合DL/T724、DL/T1974、DL/T5044的规定。6.2.3 调试试验项目不全或结果不合格，应及时整改处理。7运行维护的监督7.1运行及日常维护7.1.1直流系统运行、维护规程应符合DL/T724的规定。7.1.2直流系统现场运行工况：a）系统运行环境温度、湿度及通风应符合DL/T5044、DL/T724的规定，设备应无凝露。b）直流系统的外观、接地、电缆、标识、蓄电池室消防安全等应符合6.1的规定。c）正常运行方式下，每组蓄电池的直流供电网络应独立运行，不应与其他电池组有直接电气连接。d）直流母线运行时，不应脱离蓄电池组，脱离时，应能及时报警。e）两段直流母线在切换操作时，不应中断供电。O蓄电池组正常应处于恒压浮充电方式运行，在恒压浮充电时，单体电池的浮充电压上、下限值，应满足蓄电池的浮充电压要求，应能监视每节蓄电池的浮充电压。g）在正常运行情况下，直流母线电压应为直流电源系统标称电压的105%,直流系统母线电压不平衡率不宜大于10%,应满足蓄电池组浮充电电压要求。h）在均衡充电时，专供控制负荷或对控制负荷和动力负荷合并供电的直流电源系统，其直流母线电压，不应高于110$的标称电压；专供动力负荷的直流系统，其直流母线电压不应高于112.5%的标称电压，应满足蓄电池组均充电电压要求。7.1.3运维人员应定期开展系统巡检，巡检项目和质量标准应满足DL/T724、设备运行维护规程及厂家技术指导文件的要求，巡检应无遗漏和死角。7.1.4 直流系统参数定值单应与现场运行设备参数定值一致，应有定值单制定人、审核人、执行人、执行时间及执行回执等有效记录，参数定值修改时，应有修订原因、修订审批等有效记录。7.1.5 直流系统运维资料台账随着现场设备异动和国家、行业现行标准体系的变化，应能及时修订和更新。7.1.6 发生直流系统设备故障时，应能及时处理，并应进行故障分析。7.1.7 直流系统备品备件数量应能满足现场运行要求，储存条件应满足设备厂家的技术要求。7. 1.8水电厂直流系统正常运行时，相关技术监督指标见附录A。7.2检修试验1.1.1 2.1直流系统检修试验应符合DLTT724的规定，宜根据直流系统状态评价进行状态检修。1.1.2 蓄电池组的充、放电试验，模拟直流系统单点接地故障等试验项目应满足DL/T459、DL/T724.电站直流系统维护规程和检修试验任务通知等相关文件要求。1.1.3 检修试验仪器的精度应满足被测设备精度要求，使用期限应在有效范围内。1.1.4 对故障率高的设备、运行周期长、易损器件宜进行重点检查和试验。1.1.5 经检修试验后投入运行时，直流系统应处于正常状态，无报警或故障等异常。7.3 技术改造7.3.1对不满足现行国家标准、行业标准要求，或存在由设计、材料、工艺等共性因素引起的重复性缺陷，应进行改造。7.3.2技术改造应制定技术改造、施工方案。7.3.3技术改造设备应经相关试验验证合格后方可投入运行。7.3.4改造完成后应编制技术报告，并及时修订或更新设备履历或台账、系统图册、参数定值、运维规程、作业指导书等相关技术文件。7.4 异常处理7.4.1 直流系统设备故障处置应及时处理并记录，对于不能立即处理的故障，应根据其属性，制定处置方案。7.4.2 由设计、材料、工艺等共性因素引起的重复性缺陷或典型性故障，应进行分析和处理，降低出现同样故障的概率。附录A（资料性）直流系统运行技术监督项目及指标直流系统运行技术监督项目及指标见表A.1。表A.1直流系统运行技术监督项目及指标序号指标名称指标要求备注1浮充电情况下，直流系统母线电压标称电压的105%2均衡充电情况下，直流系统母线电压不超过标称电压的110%3直流系统母线电压不平衡率不超过10%4均流不平衡度不超过±5%30%100%额定负载条件下5浮充电压偏差值单节2V蓄电池宜不超过±0.05V6单节6V蓄电池宜不超过±0.15V7单节12V蓄电池宜不超过±0.3V8蓄电池外观正常蓄电池壳体应无渗漏、变形和开裂，温度正常，蓄电池间连接电缆无松动和腐蚀现象，极柱与安全阀周围无酸雾溢出9蓄电池室环境温度宜为15°C250C10充电装置稳压精度不超过±0.5%11充电装置稳流精度不超过±1%12充电装置纹波系数不超过±0.5%
