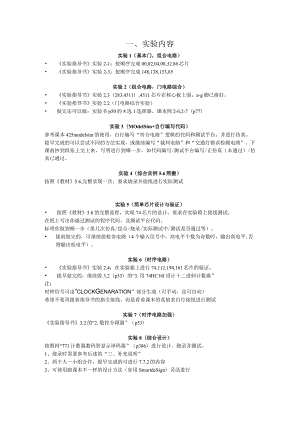

EDA实验_实验内容安排.docx

一、实验内容实验1（基本门，组合电路） 实验指导书实验2-1：按顺序完成00,02,04,08,32,86芯片 实验指导书实验2-3：按顺序完成148,138,153,85实验2（组合电路，门电路综合） 实验指导书实验2.3（283,4511）,4511芯片在核心板上面，a-g脚已接好。 实验指导书实验2.2（门电路综合实验） 做完还可以做：实验书p50的8选1选择器，课本例2-6,2-7（p77）实验3（MOdelSim+自行编写代码）参考课本425modelsim的使用，自行编写“符合电路”逻辑的代码和测试平台，并进行仿真。提早完成的可以尝试不同的方法实现，或继续编写“裁判电路”和“交通灯错误检测电路”。下课前抄到纸张上交上来，写明进行到哪一步，如代码编写/测试平台编写/正仿真（未通过）/仿真已通过。实验4（综合实例5.6照搬）按照教材5.6,完整实现一次，要求烧录并接线进行实际测试实验5（简单芯片设计与验证） 按照教材5.6的完整流程，实现74芯片的设计，要求在实验箱上接线测试。在纸上写出你通过测试的程序代码，及测试平台代码。标明你做到哪一步（第几次仿真/综合/烧录/实际测试中/测试是否通过等）。 提前做完的，可继续做检奇电路（4个输入信号中，高电平个数为奇数时，输出高电平,否则输出低电平）。实验6（时序电路） 实验指导书实验2.4：在实验箱上进行74,112,194,161芯片的验证。 提早做完的，继续做3.2（p53）的“3.用74HC16I设计十二进制计数器”注：时钟信号可由“clockGenaration”部分生成（可手动，也可自动）希望不要再跟着指导书的指引接线，而是看着课本的真值表自行接线进行测试实验7（时序电路加强）实验指导书3.2的“2.数控分频器”（p53）实验8（综合设计）按教材“771计数器数码管显示译码器”（p386）进行设计，烧录并测试。1、烧录时需要参考后述的“三、补充说明”2、两个人一小组合作，提早完成的可进行7.7.2的内容3、可使用跟课本不一样的设计方法（如用SmartdeSign）灵活进行4、布局布线时，注意根据电路板实际情况进行引脚分配实验9,10（写代码实现74系列芯片）完成布置的开放性作业，自行查资料及编写芯片程序。课外时间编写，实验课带来进行烧录验证，接线验证了的，拍照并贴入至报告文档中。详细见开发小组报告二、争优说明说明：实验自行安排进度，最后提交实验报告。实验部分希望争优的同学需额外完成多一项设计（见下面说明）希望争优的同学，除需完成以上实验内容外，需额外完成以下实验中至少一项，演示并回答问题（最后两次实验课内演示）： 6.9.5实例五：编码器扩展电路设计 7.7.2实例二：4位数码管动态扫描显示电路的设计 7.7.3实例三：交通灯控制器三、补充说明关于烧录的补充说明：“数码管显示扩展板”的某些引脚已经与FPGA引脚进行了连接，需要让FPGA来驱动扩展板进行显示的话（如实验八，7.7.2实例二），需要在布局布线时，手动设置这些端口的引脚分配。对应关系如下：数码显示管的发光二极管:aFPGA_76bFPGA_77cFPGQ8df,PGAJ79eFPGA至0fFPGA_81gfPGA_82数码显示管的显示选择（要接低电平或gnd）：DIGlFPGA上4DlGlFPGA_85DIG3FPGA86DIG4FPGA90
