E座钢结构工程测量专项方案（最终版）.docx

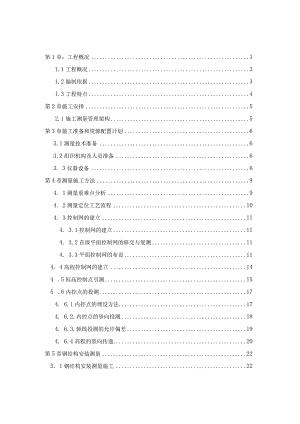

第1章：工程概况31.1工程概况31.2编制依据31.3工程特点4第2章施工安排52.1施工测量管理架构5第3章施工准备和资源配置计划63.1测量技术准备63.2组织机构及人员准备63. 3仪器设备6第4章测量施工方法94. 1测量重难点分析94. 2测量定位工艺流程104. 3控制网的建立114. 3.1控制网的建立114. 3.2首级平面控制网的移交与复测114. 3.3平面控制网的布设114. 4高程控制网的建立144 .5标高控制点引测155 .6内控点的投测174. 6.1内控点的埋设方法174. 6.2.内控点的竖向投测184. 6.3.轴线投测的允许偏差194. 6.4高程的竖向传递20第5章钢结构安装测量225. 1钢结构安装测量施工225.1.1柱脚预埋件测量定位255.1.2核心墙立面预埋件的测量定位265.1.3核心筒钢柱测量控制275.1.4核心筒剪力墙预埋件的测量定位275.1.5外框钢柱的测量控制295.L6斜柱测量控制315.1.7钢梁的测量控制325.2钢结构安装测量控制措施335.3钢结构测量成果的交接335.4测量复核345.5测量资料管理和基准点保护制度35第6章质量标准及要求366.1钢结构质量标准366.2钢结构安装测量保证措施366.3测量校正定位技术366.3.1安装偏差范围控制366.3.2安装校正固定386.4日照和焊接变形对钢柱垂直度偏差影响的分析与预控386. 4.1日照变形对钢柱垂直度偏差影响的分析与预控387. 4.2焊前焊后轴线偏差测控40第7章测量注意事项417.1测量仪器注意事项418. 2测量过程中的注意事项41第8章安全注意事项42第I章：工程概况1.1工程概况厦门东南国际航运中心总部大厦E座楼位于厦门市海沧区CBD的最南端，选址在海沧内湖36#规划地块，西临海沧湖，东邻海沧大道。36#地块西邻东屿南路，东邻海沧大道，南侧隔东屿八路和航运中心主楼相望。1.2编制依据本施工组织设计编制依据为东南国际航运中心总部大厦钢结构工程E楼合同文件、施工图纸、以及规范、规程、标准图集、法律法规等，具体如下。(1)钢结构工程施工质量验收规范(GB50205-2001)；(2)高层民用建筑钢结构技术规程(JGJ99-98)；(3)工程测量规范(GB50026-2007)；(4)建筑变形测量规程(JGJ/T8-2007)；(5)国家一、二等水准测量规范(GBI2897-2006)；(6)精密工程测量规范(GB/T15314-94)；(7)业主提供的有关测量资料和实物，工程图纸及其它相关技术文件1.3工程特点本工程仅包含36#地块E座。根据其建筑外形，结构随着外形的变化而变化,由于建筑师设计的外形如层层的梯田，追求一种空间田园的体现，因此结构造型各异，对钢结构构件的要求也就更高。其结构形式复杂，塔楼为外部钢框架与内部混凝土核心筒相结合的形式，混凝土核心筒内设置劲性钢骨。四座建筑造型各异，从下部往上截面呈现曲线的过度。E座楼钢结构施工高度为128.2米，与F楼在8层以下部分有机的形成一个整体。并且和37#地块建设风格一致，外部造型独特，底部和裙楼有机的结合成一体，在空间上呈逐步过渡的形态，从底部往上逐渐的缩小，形成的梯田状。对主体工程的测量要求较高，尤其是工程的垂直度按要求层间不得大于土5mm。全高整体垂直度偏差为H/2500,且不得大于±40mm°由于施工现场狭小，测量精度要求高，第2章施工安排2.1施工测量管理架构第3章施工准备和资源配置计划3.1测量技术准备(1)认真审阅各专业设计图纸，检查平面坐标、高程是否有矛盾，预留洞口是否有冲突等，及时发现问题并解决问题。(2)熟悉测量规范对施工测量要求，确保测量精度符合规范相关规定要求。(3)对所有进场测量器具按检定周期进行检定，检查检定合格证书。(4)测量人员进行技术交底。(5)与业主或总包单位办理测量成果交接手续。(6)检查规划设计院定位桩、红线桩及水准点。(7)编制测量工程平面控制网布置图。(8)控制点测量成果汇总，输入计算机建立测量数据库。3.2组织机构及人员准备组织机构见下图：3.3仪器设备本工程配备的测量人员，必须选择有类似工程施工测量经验，参与过测量精度要求高的大型工程,具有丰富的测量知识与经验,且经过良好的培训,能使用各种类型的先进仪器，才能胜任本工程的测量工作要求。钢结构安装测量人员配备及分工表序号职务人数任务及工作贵职1技术负责人1名方案编制、理论分析、技术资料编制、内业计算2测量工程师1名测量控制网的布设和传递、楼层测量测量细部作业，测后的资料整理岗位证书上日至2°°一月A 时建现测量员短工打2 岗也博W，成微合牯.转发此证，CY-PJ-080274证书编9320282198605143415为份证号一 缎犊教育记录培训时何学时成绩上海阳健筑工行业愕会<)培训时间学时上期市建改收工行业的会 ()为保证本工程的钢结构测量精度，在测量控制基准网建立和竖向传递时，主要使用高精度自动导向全站仪、激光准直仪和电子水准仪进行，辅以其他测量设备作为校核和辅助引测。序号仪器名称型号精度单位数l'I产地1I窗三I全站仪TC020.5"±lmm÷Ippm台1瑞士2IL全站仪TOPCON7002L±2"÷(2mm+2ppm×D)台1日本31工0水准仪DSZ20.3mmkm2国产4ri一1k激光垂直仪莱赛1.S635±lmm5m台2国产5d对讲机MOTOROLA频率范围：VHF：136-150MHz,150-174MHz；UHF：403-425MHz,450-470MhzMHz只12美国6钢卷尺50米±Imm把4国产7水平尺神奥±0.02mm把16国产8*-Ww；jji角尺÷Imm把24国产9.微棱镜及反射贴片个若干瑞士10Vil那温度计水银温度0.1只6国产序号仪器名称型号精度单位数IL里产地11其他辅助设备若干国产(1)所有的测量仪器必须按适当精度采用，以保证该工程的质量。(2)所有用于施工的仪器均按规定在年检有效期内。为保证工程质量，主要电子仪器在到达现场后，应按仪器内置程序进行自检，并在使用过一段时间后，按阶段进行自检，以保证仪器始终处于良好状态。(3)在施工测量及施工监测过程中，使用各类辅助设备，以保证观测精度,包括各类自行研制的辅助测点转换装置、强制归心支架等。第4章测量施工方法4.1 测量重难点分析本工程钢结构施工高度为128.2米，且钢结构与混凝土施工穿插作业多，场地内部环境复杂，是本工程测量的环境特点。同时由于本工程的各部分结构体系的施工精度直接影响下道工序的安装误差精度，因此必须从工厂加工制作至现场拼装安装制定严格的测量方案，采用科学的测量仪器及测量手段进行各道施工精度的控制。另外由于本工程钢结构施工高度大、与混凝土上埋件连接多，且安装精度要求高的特点及现场施工安装过程中不同结构体系的温差效应导致的热胀冷缩差异和钢柱的压缩变形，所以本工程所涉及的测量、监测内容繁多，技术要求很高。(1)该工程整体精度要求较高，尤其在钢结构施工部分要求十分严格，不但要重视其空间绝对位置，更需精确控制各施工环节的相对精度。(2)本工程随着高度的变化施工前需充分掌握设计要求，做好内业计算工作。(3)作为高层钢结构，必须充分考虑结构变形、环境温度的变化及日照对安装精度的影响，并妥善合理处理。(4)核心筒同钢结构之间存在一定的高差和施工时差，必须考虑土建控制点同钢结构控制时的控制网的衔接问题。(5)作为高层钢结构，高空架设仪器及棱镜困难，且稳定性差，需设计和制作适用于该工程的测量辅助置和设施，以满足测量操作及精度控制需要。4.2测量定位工艺流程测量定位工艺流程图4.3控制网的建立4.3.1控制网的建立本工程±0.OOOm相当于绝对标高+6.500mo本项目的工程特点：主体结构建筑高度高，钢结构安装测量精度要求高，施工场地狭小。平面控制网在布置时必须充分考虑施工顺序、施工分段和定位放线的精度及放线方便等因素，才能充分发挥控制网的作用，保证施工测量的顺利进行。首先应建立三级控制网，见下表：序号控制网控制网设置要点1首级控制网由业主委托或勘测院测设在施工地块及附近的红线桩点或城市平面控制点、主要轴线控制点、标高控制点。2二级控制网依据首级网点转换数据，在±0.OOOm楼面布设控制点或基坑边提供外控依据的各主要轴线点。主要由加密至基坑周边的地下室二级平高网控制点及和首层楼面以上部分二级平高控制点组成。3三级控制网建筑轴线网，主要为施工时方便加密至轴线交点、门洞、钢柱牛腿、剪力墙和楼层梁位置的平、高控制点，用于局部结构测控及加密测控。4.3.2首级平面控制网的移交与复测（1）业主移交的道路中心线交点或建筑红线的坐标点，作为首级控制网。（2）在业主、监理的主持下，对首级测量控制网办理移交手续，并对移交的平面控制点、水准点进行复测校核。（3）复测首级控制网的点位精度，测量点位之间的边长和夹角，计算点位误差。如点位误差较大，需进一步和业主、监理核对并确认。4.3.3平面控制网的布设（1）平面控制网的布设方式本工程E楼钢结构施工最高128.2m,施工测量精度受结构风振、日照的影响大，因此平面控制网的布设拟分阶段实施。进行平面测量控制基准点的竖向传递转换，减少投测高度过高的影响，保证控制测量的精度。地上部分平面控制基准点的竖向传递仪器拟采用国产莱赛LS365型（精度：±lmm5m）高精度激光准直仪，该仪器在20Om接收到的光斑直径W8mm,受大气折射率变化的影响小，夜间作业时效果更好。在传递时，利用制作的激光捕捉辅助工具，可以提高点位捕捉的精度，减少分阶段引测误差积累。平面控制点接收流程表通过塑料薄片中间空 洞捕捉第一个激光点在激 光接收靶上。分别旋转激光准直仪在 90° 、 180° 、 270° ,用上述同样的方法捕捉到另外三个激光点。取四次激光点的几何中心即为本次投测的真正点位位置。(2)地下部分平面控制网的引测地下室施工前，根据业主提供的测量控制基准点的坐标及设计图纸提供的建筑物坐标，经换算后运用高精度全站仪，按照工程测量规范所规定的四等导线控制网的要求，采用外控网，在基坑外围稳定位置布设地下部分钢结构安装平面控制网。根据业主提供的首级控制点HI506(X=2708024075,Y=452675597,H=5.519m),在不易受沉降影响的位置引入控制点506-1、506-2506-3形成外部二级平面控制网，每周要定期检查506-1、506-2、506-3三点坐标，发现变动，及时修正。下图所示：I/X2708082299/Y452651137控制点：5067（绝对高程H=6.638m）×2708024075/Y452675597a城市坐标系H1506（绝对高程H=5.519m）0地下室轴线控制网平面图（3）地上部分平面控制网的引测在地下室施工完成后，依据业主提供的控制点HI506,运用高精度全站仪，按照工程测量规范中所规定的四等导线控制网的精度要求，在首层楼面（地上一层楼面）布设地上部分平面控制基准网，即内控网。另外，由于首层楼面人员走动较频繁，必须对布设的平面控制点加以保护。鉴于本工程的施工特点，现场施工测量，采用加密方式将首级控制网的控制点引测至核心筒部位，而后往上投测。地上结构二级控制网布设在塔楼范围内，主要为内控法测控结构施工。通过原控制点HI506,在核心筒外围的四个转角处分别设置四个控制点，且四点两两通视。楼层控制网构成如图:E塔楼控制点控制点坐标（X/Y）备注NKlX=2708290.507Y=452630.358NK2X=2708278.169Y=452643.738NK3X=2708305.100Y=452643.814NK4X=2708292.762Y=452657.1944.4高程控制网的建立首级高程控制点应设在不受施工情况影响的场外，并加以保护。以精密电子水准仪检测首级高程控制网，用闭合水准的方式将高程控制点引入场内，并设定固定点作为高程点。场内地面高程点经复核无误后，在塔楼施工时分别引测到各个层面上,每个楼层面引测4个标高控制点。标高控制点宜引测到核心筒墙壁上,在每一层上对引测点校核，误差应在精度规范要求范围内。高程引测时可使用水准仪以水准路线引测，高程基准网的传递以悬挂钢尺或全站仪测天顶距法进行，并相互校核。见下图:屋顶131,380高层控制网3高层控制网2同层控制网145标高控制点引测地下室施工阶段的高程点位要求尽量布置在基础沉降区及大型施工机械行走影响的区域之外。确保点位之间通视条件良好，便于联测。主要方法如下：（1）布设高程基点：根据总包提供的高程控制点，将其高程引测至塔吊的下方，作好标记，即为地下室高程控制点。此点每月与总包提供的高程控制点进行一次闭合。（2）标高控制网的垂直引测：在高程传递的过程中，有两种常规的方法可供选择，比较如下：测方法比较项目、钢尺全站仪综合改正温度、拉力、尺长改正仪器自身温度气压改正引测原理钢尺精密量距三角高程测量数据处理人工计算程式化自动处理误差分析系统误差（客观因素）偶然误差（人为因素）累积误差（人为因素）系统误差（客观因素）示意图H(HfeiftTg)吊钢尺J爪,:刖*t*(霜改正)=IkK后视标JfiOJ爪泊。amvx*z*;7H尼液标一唠计算式H=HO+HZ=H0+H+LSin比较结论过程繁琐、累积误差大简便、快捷、精度高详细步骤为：1）地下室基准标高点引测选择34个标高点组成闭合回路，用水准仪配合塔尺和钢卷尺顺着基坑围护桩往下量测至地下室基础。到基坑复测水准环路闭合差，当闭合差较大时重新引测标高基准点。2）首层+LOOOm标高基准点测量引测用水准仪引测首层+1.OOOm标高线至剪力墙外墙面，各点之间复测闭合后弹墨线标示。3）地上各层+1.00Om标高基准点测量引测地上楼层基准标高点首次由全站仪从首层楼面竖向引测，每升高10层引测中转一次，10层之间各楼层的标高用钢卷尺顺主楼核心筒外墙面往上量测。全站仪引测标高基准点的方法如下：a、在±0.OOOm层的碎楼面架设全站仪，输入当时的气温、气压数据，对全站仪进行气象修正设置。b、全站仪后视核心筒墙面+LOOOm标高基准线，测得仪器高度值。对仪器内Z向坐标进行设置，包括反射棱镜的常数设置。示意如下：全站仪照准+LOOOm标高线确定Z坐标值c、全站仪望远镜垂直向上，顺着激光控制点的预留洞口垂直往上测量距离,顶部反射棱镜放在土建提模架或需要测量标高的楼层位置，镜头向下对准全站仪。由于全息反射贴片配合远距离测距时反射信号较弱，影响测距的精度，故本计算水准仪仪高值，将该处标高转移到剪力墙侧面距离本楼层高度+1.OOOm处，并弹墨线标示。4.6内控点的投测4.6.1内控点的埋设方法在内控点位置预先焊接150mmX150mm的钢板，钢板上控制点应用样冲标记。己浇混凝土的在内控点位置凿开同样大小的洞，将钢板焊接在底板钢筋上，并保证钢板面与混凝土面相一致。以上各楼层在相应位置预留20OnInlX20OnInl的激光孔，要求内控点及激光孔周围IOoomm范围内严禁堆放杂物，并加以保护，以保证测量工作的顺利进行。4.6.2.内控点的竖向投测将激光铅垂仪架设在内控点上，仪器调整到准直状态，发射激光束，并在待测楼层用激光接收靶接收，将光斑调到最侍状态，慢慢旋转铅直仪(0°.90。.180°.270°.360°)便在接收靶上得到一个激光圆，该圆心即为内控点的接收点(精度要求激光点的直径小于ImlTb激光圆的直径小于IOmm)按以上步骤依次投测其它内控点。对接收靶所组成的控制网进行角度，距离的闭合测量，经平差满足表一精度要求后，即作为该楼层的平面控制网及细部放线依据。等级测边相对中误差测角中误差方位角闭合差相对闭合差三级导线1/700012”24n1/5000平面控制网的竖向传递平面控制网投递示意4.6.3.轴线投测的允许偏差由于受仪器精度的限制，为了保证钢结构竖向吊装的精度，待施工到10、层时，将已建立的内控点引投到浇好的楼层面，且每隔10层为一个阶段对竖向轴网进行投测。精度要求如表：轴线投测的允许偏差高度允许偏差（mm）高度允许偏差（mm）每层260m<H9015H30m590m<H2030m<H60104.6.4高程的竖向传递本工程设置4个标高基准点,作为整个钢结构施工标高的依据。标高基准点拟采用钢筋植入混凝土中，要求定时检查三点之间的高差，检查精度在3mm以内。高程控制网的传递是在底层平面控制点预留孔正下方架设好全站仪，先精确测定仪器高，再转动全站仪进行竖向垂直测距，最后通过计算整理求得反射片的高程，然后按工程测量规范所规定的二等水准测量的要求把反射片的高程传递到核心筒外壁上。高程控制网的传递点不得少于3个。分别在10层、20层、30层作为阶段传递层，传递的控制点组成闭合水准网，并进行二等水准测量，且平差改正。高程的传递不得从下层楼层丈量上来，以防误差积累。标高垂直向上传递全站仪测距示意图第5章钢结构安装测量5.1钢结构安装测量施工(1)地下室底板处施工测量控制点布设利用平面控制网，在地下室底板处设置结构安装基准线，作为内筒周边的垂准仪垂直投点的基准点。放样完成后，检测相互关系，做到步步校核。引测高程点至施工区域内，复核无误后备用。对钢结构安装所有放样数据及校核的计算资料，均应提前在内业工作中完成，经两人对算和人机复算无误后，方可现场使用。地下室底板处施工测量控制点布置形式详见下表：控制点布置示意图实物照片(2).投影控制点的选择依据及测量平台的形式施工投影控制点的选择依据应尽量保证能够直接看到钢结构标高的最高处，即尽量保证垂直传递的视线通视，防止因转点而引起误差，同时应保证靠近内筒外壁，以方便在各层安装测量平台。选取施工控制点时，还必须保证每根立柱测量时能和至少2个控制点通视，以保证控制精度。应保证施工超出地面后，内筒外的4个投影控制点同场外首级控制网能够通视，以方便传递后的校核及观测时将场外控制点作为后视。建立与土建统一的二级控制网，在内筒外围四角设置测量操作平台，用于钢结构的测量定位。投影控制点测量操作平台3).各分段层面施工控制点传递控制点传递误差分析：按垂准仪仪器标称精度，单次观测，传递到128.2m最高处的仪器精度引起的误差为128.2×1000200000=0.64mm0考虑到长距离垂准仪传递时的激光发散及观测困难问题，考虑在100米左右进行一次原地转点。设观测距离为100米，其传递精度为：100000/200000=0.5mm,按接收靶处的误差为0.5mm,强制归间隙差为0.Imm,则分段传递时误差为(0.52+0.52+0.I2)"2=0.7mm。此为单次传点精度，所有传递点应经复核和平差计算后使用。原点转点后投设的点，应每次从底层地面基准点进行校核。检查投影至施工层面上的各点相对尺寸，作为投点精度的检验。层内构件高程控制时，应将高程控制点传递到核心筒外壁上，使用水准仪进行观测，对个别无法观测点或超出尺长的位置，使用钢尺进行传递。详见下图：5.1.1柱脚预埋件测量定位在埋件施工过程中预埋锚栓的定位尤为重要，否则将影响整个后期钢柱，钢梁及其他构件的安装，在埋件预埋前测量技术人员应认真分析图纸，掌握轴线与各构件之间的尺寸,将图纸上尺寸按比例大小反映到平面上。由于螺杆不易固定,钢筋安装易松动，不便施工放线。通过布置锚栓定位环板（在环板上刻画出定位轴线），固定锚栓之间的相对位置，降低锚栓预埋偏差。在预埋过程中将全站仪架设到空旷便于观测的位置，测设埋件螺杆中心坐标，用油笔作好标记作为控制点。用丝线对准两头控制点拉直，将埋件定位轴线对准丝线进行预埋，同时用水准仪对螺栓顶部进行标高监测，待标高到位后，再由全站仪直接对预埋件进行精测，待达到测量精度要求后，再用钢筋或角钢对埋件四周进行加固。然后在螺栓顶部及丝扣处涂上黄油，用布条进行包扎，以防止生锈和混凝土浇灌时碰坏丝扣。在基础大底板浇筑混凝土前，与土建方做好施工交接手续,方能浇筑混凝土。且在土建浇筑混凝土时要对螺栓三维坐标进行监测，以免由于浇筑过程中碰撞到螺栓及环板以致整体移位，随时对螺栓进行校正，注意对成品的保护。埋件定位控制点示意图5.1.2核心墙立面预埋件的测量定位钢筋绑扎前，将埋件平面位置的控制轴线和标高测设到下一楼层。根据下一楼层上的埋件轴线和标高控制线，在土建核心墙水平钢筋绑扎前，把埋件初步就位，等土建钢筋基本绑扎完，利用土建钢管脚手架作为操作平台，对预埋件进行精确定位，如遇竖向或水平钢筋阻挡，应及时调整钢筋绑扎位置。精确校正埋件标高，并排焊接两根12mm钢筋作为埋件托筋，埋件与核心墙钢筋之间焊接固定，如下图所示:钢梁预埋件定位安装埋件上定位放线焊接钢梁连接板及定位板钢梁吊装就位埋件安装就位固定后，由总承包及监理单位测量工程师测量复核，验收合格后浇注混凝土。浇筑完混凝土后，待土建拆模之后埋件应重新复核测量。5.1.3核心筒钢柱测量控制内业计算柱顶中心坐标，并在柱顶作好点位标示。在土建提模平台上的二次控制网竖向投点处架设全站仪，测量柱顶中心轴线偏差，检查单节柱垂直度。每根柱测量24个点，检查钢柱扭曲。核心筒钢柱测量示意图5.1.4核心筒剪力墙预埋件的测量定位钢筋绑扎前，将埋件平面位置的控制轴线和标高测设到下一楼层。根据下一楼层上的埋件轴线和标高控制线，在土建核心墙水平钢筋绑扎前，把埋件初步就位，等土建钢筋基本绑扎完，利用土建钢管脚手架，对预埋件进行精确校正，如遇竖向或水平钢筋阻挡，应及时调整钢筋绑扎位置。精确校正埋件标高，并排焊接两根612mm钢筋作为埋件托筋，埋件与核心墙钢筋之间焊接固定，如下图所示:埋件就位安装剖面示意图埋件安装立面示意图利用定位线及全站仪使预埋件准确就位后，将其与混凝土绑扎钢筋等进行固定。埋件安装就位固定后，由总包、监理测量复核，验收合格后浇注混凝土。混凝土浇筑完成后，待土建拆模之后，埋件应重新复核测量。预埋件在混凝土浇注施工时，应随时检查，必须保证埋件的定位轴线不产生偏移。5.1.5外框钢柱的测量控制(1)立柱的测量钢柱、钢管混凝土柱和方形钢柱等立柱的测量是外框架钢结构测量的重点，基础上的立柱根部在做施工控制网时同时控制。控制时平面坐标由垂准仪垂直向上传递。传递后，在层内以全站仪校核相对关系并在间隔一定高度的层面，与内筒内的土建控制传递点进行相互校核。高程由全站仪天顶方向直接测距，并由周边其他控制点，以钢尺垂直传递及三角高程的方式进行校核。使用垂准仪垂直投点的方式进行测量控制，能有效地避免结构变形影响，减少累积误差的存在。测量时间一般定在早上太阳出来前后时间段内完成，可以减少温度变形的误差。D立柱根部测量控制由于钢结构施工时基础大底板己施工完毕，故直接可利用底板上的测量控制点进行测设，以全站仪放样各立柱根部坐标。根据仪器标称精度，T0PC0N7002L测角精度为土2"±(2mm+2ppmXD),测距精度±lmm±Ippm,在120米内测距精度为±0.5mm±lppm°根据施工图纸，地下室底板处立柱根部点距离定位轴线均在100米范围内，设观测距离为100米(短距内可忽略乘常数影响)，则仪器精度引起的测量误差为(0.5206265×100000)2+0.52)1/2=0.56mm首节柱测校方法与上部柱相同。其根部以基础轴线为准，其顶部中心设测点，用垂准仪测定，保证其垂直度符合要求。斜柱安装轴线立柱根部测量示意图2）立柱顶部的测量控制由于立柱底端控制已在前期完成，因此主要是控制立柱顶端的位置，以激光垂准仪控制为主。在钢立柱制作预拼装时或立柱安装前，需在各节立柱的顶部和底部分别做好对应刻画线，以控制立柱的扭转。安装时，首先将立柱根部上的刻画线对准以安装的立柱的顶部刻画线，并保证正确衔接，即完成根部定位及解决空间扭转，然后进行该立柱顶部的精确控制。顶部控制时，主要由垂准仪从控制点上观测立柱上的基准点位置。当立柱顶调整到位后，以另一控制点及后视检查复核，复合无误后，固定立柱，即完成立柱的定位。3）柱垂直度的的测量测控用两台激光经纬仪置于柱基相互垂直的两条轴线上，视线投射到预先固定在钢柱的靶标上,光束中心同靶标中心垂直，且通过旋转最少3次经纬仪水平度盘,若投测点都重合，表明钢柱垂直度无偏差；或一台全站仪通过柱底、柱顶的坐标控制，确保柱底与柱顶各定位点坐标在相同轴线上的数据在验收规范允许误差之内。单节钢柱垂直度经校正后偏差值6H1000且绝对偏差W±5mm.当视线不通时，可将仪器偏离其所在的轴线，但偏离的角度应不大于15度。5.L6斜柱测量控制由于本工程结构为满足建筑功能及造型需要，小部分立柱局部呈不同程度的倾斜状，倾斜角度分别为15°与19。，对于倾斜的钢柱主要是控制钢柱的斜率。钢结构平面布置相对比较规则，使用常规测量方法即能实施，即测量与定位同样采用标高控制法进行。用激光铅直仪从首层控制点垂直投点至已施工完的钢柱的顶层，为了检查控制点的精度每次至少要投23个点，架设全站仪于其中的一个控制点上，当视线受阻时也可以用后方交汇的方法确定新点，结合“全站仪+反射片”测量出上一节钢柱的柱顶坐标，用理论坐标同实测坐标进行比较来确定要校正钢柱的方向和数值。本工程斜柱均采用全站仪进行控制，使用水准仪对斜本工程钢梁安装测控分为一般楼层钢梁和楼层悬挑钢梁两部分。一般楼层钢梁安装过程主要通过钢柱牛腿、碎结构上预埋件、钢梁腹板连接板等进行定位。一般钢梁的定位测量包括水平位置测量和梁顶水平度的测量两部分，使用全站仪进行控制；在钢梁测量定位前要先在梁顶中心位置划上中心线。根据内业计算出梁端头中心点的定位坐标通过全站仪进行打点定位，梁顶面的水平度通过水准仪和钢尺配合测量，若有偏差可通过千斤顶和手拉葫芦进行调整。使用水准仪对钢梁的标高进行复核。本工程主梁的一端与钢柱牛腿相连，在钢柱安装测量时，同时对钢柱牛腿进行测量，做好相关测量记录；这就要求钢柱牛腿在加工厂制作时确保较高的精度要求。在安装钢梁时，使钢梁的对中线对齐钢柱牛腿的对中线，使钢梁与钢柱牛退的标高误差控制在规范允许的范围之内。将首层的测量控制点引测到悬挑架平台上,对该层被引测的四个平台上的测量控制点闭合平差，符合规范后，采取防护措施,保护好平台上的测量控制点。每次测量，利用平台上的控制点对钢柱进行测量校正。内筒楼层板二 一楼层悬挑钢梁安装先安装主梁,然后补充次梁。主梁一端通过核心筒墙埋件、钢柱牛腿、梁腹板连接件定位。安装过程主控自由端标高及平面坐标。钢梁初步就位后，用水准仪测量标高或用全站仪直接照准棱镜测量三维坐标。平面位置在支撑架操作区用千斤顶进行校正，设卡板使端部平面位置受控。5.2钢结构安装测量控制措施选择合适时间观测，防止温差影响。保证测量仪器状态良好，按规范操作，全站仪观测应加温度气压改正。悬挂钢尺传递高程,应加按鉴定公式对钢尺改正。为提高垂准仪投点精度，投点时气泡严格居中且每转900投点一次，然后取其平均值，作为投影点。5.3钢结构测量成果的交接施工测量成果包括测量原始记录资料，各种内业成果，测量技术交底，测量桩位，点之记和各种精度分析、评定资料等。要做好交接工作。序号步骤项目内容1基准点的交接收到设计单位的设计文件后，测量工程师在开工前须办理基准点的移交手续，并会同土建施工方、监理方一起到现场点交接基准点，办理相应的手续。测量工程师组织项目部测量人员立即进行的复测，复测时要收集测量规范、合同文件、工程设计文件、发包方以及监理文件中有关测量专业的技术要求和规定。复测应遵循工程测量规范等标准规范要求。2项目测量内部交接测量工程师接到测量员的控制测量成果后，应该核实资料内容、平差计算情况以及现场基准点的实际情况，确认无误后把控制测量成果交给各测量员并签认，测量员负责交底由各劳务班组负责保护好所管辖的测量标志等，测量工程师定期组织测量人员检查控制桩位是否发生错位移动。3竣工测量成果的移交工程竣工验收时，由测量工程师组织项目测量人员完成各种竣工测量标志和永久水准基点的点验工作，并复核控制测量桩位，在监理单位的参与下办理工程控制桩位的验收手续。对于竣工测量资料，测量工程师应移交资料员归档。4交接要求每交接一个桩应把基准点的桩位情况做好详细记录，交接的基准点应延伸至少一个护桩。交接手续要齐全，签署完善，各种数据要反复核准，记录字迹清晰，文字简练。基准点的标志明显，符合规定，刻画工整，标准统一。测量基准点资料必须有相关单位签字并加盖单位公章方视有效。交接完成后办理交接纪要，加盖双方单位公章。测量工程师留有原件一份归档，测量员保留复印件一份现场使用。5成果保存工程竣工后，按“竣工文件编制办法”要求，备齐有关测量资料。测量资料交付项目资料员。5.4测量复核（1）基准点复测测量工程师接到定测资料后，应组织项目测量人员复测基准点，复测时应采用两种不同的方法进行。复测的目的主要是检查基准点有无大的变动各移位，复测的任务就是进行距离复测、角度复测、成果检算和对比。基准点复测工作应尽快完成，只有当复测成果批准后，方可以定位放线，在复测时，由测量工程师负责复测成果的比较、衡量、评定，对每个复测值与反算值进行比较，严格控制较差，要特别注意各施工流水段结合部的贯通测量。当复测工作完成后，应由测量工程师完成复测成果的整理、上报。经过复测没有发现问题，同相关单位办理基准点测绘资料的交接手续，如果发现复测的个别基准点坐标不对，或精度不够时，应由精测量工程师提出，报总工程师及时请发包人处理，已被处理妥善后，方能同相关单位办理交接手续。复测工作完成后，及时固桩和护桩，并在批准复测成果后进行加密工作。未经基准点复测，测量人员不得使用。(2)测量资料的复核复测控制测量成果和控制测量成果由测量工程师计算，并报项目总工程师审核。检查主要内容有：外业记录和内业资料是否规范，测量方法是否合理，记录是否真实可靠，记注是否清楚明显，计算是否正确，图表是否齐全。凡不符合要求的资料必须返工重做。复核的主要内容：复核测站平差方法是否合理，成果是否正确，有无笔误；对最终实用平差成果进行换算、验算和反算，确保最终成果准确可靠。(3)施工过程测量的检查复核测量员对建筑物的放样测量，测设前要对所用的控制桩进行认真核实，不能用错基准点，放样数据必须由两人利用不同的方法求得，结果一致后，还应交换算法进行反算，并进行自检、互检和交接检，保证放样数据准确无误。(4)对已完工程的检查在验工计价前，测量工程师及时组织对已完工程的位置、尺寸、标高等控制项目进行实地测量，并对工程数量予以核定，核定结果报项目部总工程师。5.5测量资料管理和基准点保护制度序号步骤项目内容1原始测量资料的管理外业测量资料必须填写测量日志，测量日志必须记注清晰、无涂改，各种草图、示意图清楚准确、项目齐全、签署狰I测量原始资料字体型g楚工整，逑涂改22测量资料的保管测量资料的保管由测量工程师负责归类整理，未经项目经理同意，严禁测量资料外借。3基准点的保护基准点确定后，立即给各部门和各分包单位进行基准点保护交底，严禁相关人员破坏测量基准点。第6章质量标准及要求6.1钢结构质量标准为保证工程质量，将按照合同文件规定的质量目标精心组织施工，达到或超过合同文件规定的质量要求，并符合国家、福建省、厦门市现行的相关规范要求及验收标准,验收需一次性通过，为东南国际航运中心总部大厦工程建设作贡献。6.2钢结构安装测量保证措施质量保证措施1测量采用分级布网、逐级控制的方式进行，保证一定的多余观测条件，对观测结果进行严密平差，以保证观测精度；2采用的方法与仪器应能控制规定的精度；3加强勤复核（可利用场外控制点直接复核），防止累计误差的出现；4严格按公式进行观测值的各项改正；5所有仪器进入项目，应进行检测标定。6所有仪器进入项目，经检测标定后由专人保管使用。7测量时间设定在早上日出前后时间段。8建立现场测量管理机构，层层把关。6.3测量校正定位技术6.3.1安装偏差范围控制项目允许偏差（mm）图例钢结构定位轴线L/20000/,LA柱定位轴线1.0ajl项目允许偏差（mm）图例-地脚螺栓位移2.0*柱底座位移3.0上上柱和下柱扭转3.0t柱底标高±2.0J单节柱的垂直度h/
