    Q_CSG1204134-2024_南方电网失步解列装置配置与功能技术规范(试行).docx

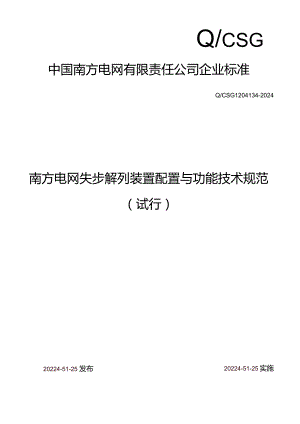

    Q/csg中国南方电网有限责任公司企业标准Q/CSG1204134-2024南方电网失步解列装置配置与功能技术规范(试行)20224-51-25 发布20224-51-25实施中国南方电网有限责任公司发布目次前言111范围U2规范性引用文件U3术语和定义、缩略语14-4酉己置原则U5功能配置226装置逻辑技术要求227定值及报文338通信接口要求S39装置性能技术指标4410外回路设计要求66H屏柜、端子排和压板设计规范77附录A(参考性附录)失步解列装置定值配置示例1242附录B(参考性附录)广域失步解列控制系统实例134附录C(参考性附录)失步解列装置屏压板位置示意图15编制说明-.2->刖百为全面规范南方电网公司失步解列装置的技术原则、配置原则以及相关的二次回路等的设计原则,为南方电网失步解列装置及系统的制造、设计、运行、管理和维护等工作提供有利条件,提升电网失步解列装置及系统的运行、管理水平,特制定本标准。本标准强调了失步解列装置设计的原则和基本要求,但并未涵盖其全部技术要求,有些内容在已颁发的技术标准和规程、规定中己有明确规定,在贯彻落实的过程中仍应严格执行相关的技术标准和规程、规定。新建、扩建和技改等工程应执行本标准。本标准由中国南方电网电力调度控制中心提出并负责解释、公司生产技术部归口管理。本标准主编单位:中国南方电网电力调度控制中心本规范参与起草单位:广东电网电力调度控制中心、南方电网科学研究院、广东省电力设计院、超高压广州局、贵州电网电力调度控制中心、云南电网电力调度控制中心、海南电网电力调度控制中心、广西电网电力科学研究院、广东电网阳江供电局本标准主要起草人:邱建、徐光虎、张建新、陈兴华、常东旭、朱泽翔、李鹏、夏尚学、付超、黄磊、杨欢欢、贺先强、罗吉、刘瑞彩、邓韦斯、袁泉、许琴、袁小清、徐晓峰、张健成、聂小勇、黄观雄,其中第卜3章节由常东旭主要编写,第4、5章节由徐光虎、邱建主要编写,第6章节由邱建、陈兴华、朱泽翔主要编写,第7章节由夏尚学主要编写,第8章节由许琴主要编写,第9、10章节由张建新主要编写,第11章节由黄磊、杨欢欢主要编写,附录A由邓韦斯、袁泉主要编写,附录B由邱建主要编写,附录C由许琴主要编写,编写说明由邱建主要编写。本标准为首次发布。Il南方电网失步解列装置配置及功能技术规范1范围本标准规定了22OkV及以上电压等级电力系统失步解列装置(以下简称装置)的配置原则、功能逻辑、定值及报文、通信接口、外回路设计、装置性能技术指标、屏柜、端子排和压板设计要求等。本标准适用于南方电网22OkV及以上电压等级电力系统失步解列装置、失步解列控制系统及其二次回路的设计工作。IlOkV及以下电压等级电力系统可参照执行。2规范性引用文件下列文件对于本规定的应用是必不可少的。凡是注日期的引用文件,仅注明日期的版本适用于本规定;凡是不注日期的引用文件,其最新版木(包括所有的修改单)适用于本规定。GB38755电力系统安全稳定导则GB/T14285继电保护和安全自动装置技术规程GB/T26399电力系统安全稳定控制技术导则GB/T50703电力系统安全自动装置设计规范DL/T478继电保护和安全自动装置通用技术条件DL/T993电力系统失步解列装置通用技术条件3术语和定义、缩略语下列术语和定义适用于本文件。3.1失步解列装置OUt-Of-StePseparationequipment在电力系统出现失步振荡的情况后,解列预先选定的输电线路、发电机组等元件,以消除电力系统失步振荡状态,防止系统崩溃的安全自动装置。3.2广域失步解列控制系统wideareaOUt-Of-StePseparationandcontrolsystem利用多个厂站失步解列装置的判别信息,综合判断系统失步情况,实现多厂站协调解列相关送电断面的失步解列控制系统。一般由控制主站、多个控制子站及站间的通信设备组成。4配置原则4.1 当电力系统发生失步振荡时,应在预先选定的输电断面,以断开输电线路或解列发电厂或变电所母线来消除振荡。在选择系统解列断面时,应使解列后的两个子系统分别保持同步,并应考虑以最少的解列点和最少的断路器来实现。4.2 GB38755标准规定的第三级安全稳定标准情况下,下列情形应配置失步解列装置:a)存在区域间电网振荡情况的,应根据稳定计算分析结果在区域电网联络断面相关厂站适当配置解列装置,当系统发生稳定破坏时,能够将系统解列为各自尽可能保持同步的两个或几个部分,防止系统长时间不能拉入同步或造成系统频率和电压崩溃,扩大事故。b)存在局部电网与主网振荡情况的,应据稳定计算分析结果在相关断面或电厂配置失步解列装置,当系统发生稳定破坏时,能够将局部电网或电厂解列,保证主网的安全稳定。C)存在电厂机组与主网振荡情况的,应在电厂侧配置失步解列装置,当系统发生稳定破坏时,能够将电厂解列,保证主网的安全稳定。4.3 应充分考虑不同断面配置的失步解列装置之间的协调配合;同一个断面存在多个输电通道时,在同一故障下,应确保各通道失步解列装置均能同时可靠动作;就地失步解列装置无法同时满足上述条件时,可考虑配置广域失步解列控制系统。4.4 失步解列装置应按照双重化原则配置。4.5 电厂侧配置的失步解列装置宜出口解列线路,可根据实际情况解列线路或机组。5功能配置5.1 失步解列装置分为就地型(不具备通信功能模块)和远方型(具备通信功能模块)两种。就地型具备按轮次解列功能;远方型具备就地型功能及远方功能,利用远方功能可构成广域失步解列控制系统。本规范中失步解列装置除明确指出外,均指就地型失步解列装置。5.2 失步解列装置应按线路元件具备失步判别、振荡中心方向判别、动作区域判别、失步周期判别、解列出口等功能。5.3 失步解列装置一般可采用基于Ucos.、相位角或循序阻抗的原理判别失步振荡。5.4 失步解列装置具备4个间隔的失步判别功能,每个间隔失步宜设置两轮,每个间隔每轮配置4副出口接点,宜不设置出口组态定值。5.5 为满足现场传动试验需要,装置应具备驱动各出口继电器动作的测试功能。5.6 装置应具备通信接口及相关功能扩展能力,可通过增加通信插件及软件升级实现远方功能。6装置逻辑技术要求1.1 装置在系统发生各种故障、转换性故障、同步振荡等非失步振荡情况下不应误动作。1.2 对于周期不小于16OmS的失步振荡,装置应在一个失步振荡周期内可靠地判断出系统失步振荡,并在确认满足整定的失步振荡周期次数后动作。1.3 系统在非全相运行时,装置不应误动作;系统非全相运行时发生失步振荡的情况下,装置不宜动作;在非全相消除后系统仍处于失步振荡状态,装置应正确动作。1.4 装置应具有动作区域判别功能,并能方便地确定装置的动作范围,以方便与其他安装点装置配合。1.5 装置应具有每轮次(各线路间隔共用振荡周期数)振荡周期的次数的整定,以方便与其他安装点装置配合。1.6 装置应具有振荡中方向整定控制字,可灵活选择失步判别是否带方向。1.7 装置应能正确判别加速失步、减速失步。1.8 当失步振荡中心在装置安装处附近时,装置应能可靠动作。6. 9装置不宜在两侧电势角差在180度附近时开断断路器。7. 10解列线路时,失步解列装置根据检测到采集的间隔元件发生失步振荡时,应动作出口解列相应的间隔元件,即判别间隔元件和出口一一对应;解列机组时,失步解列装置根据检测到采集的任一间隔元件发生失步振荡时,可按轮次动作出口解列机组,不宜通过定值区分切机轮次及切机顺序。6.11 每个间隔设置独立的失步功能投入压板和控制字定值,功能投入压板与控制字定值之间为“与”的逻辑。6.12 装置异常处理要求6.12.1 失步解列装置在硬件上应具有高度的可靠性。在硬件异常或故障时能够给出报警信号,并可靠闭锁装置出口。6.12.2 装置应具有在线自检、事故记录、数据记录(录波)、就地和远方信息变位记录、自动打印等功能。装置自检包括硬件损坏、功能失效和二次回路异常、通道异常等功能。当任一元件(出口继电器可除外)损坏后,能及时发现异常状态,发出警告指示,可靠闭锁装置输出(含通道发出的动作命令)。6.12.3 异常报告应说明异常类型、异常开始时间、异常消失时间及损坏元件的所在部位(至少应能将故障定位至插件、板卡或某一具体通道)。直流电源消失等无法给出详细事件记录的异常,至少应给出接点信号至监控系统。6124CTPT断线、直流电源消失等严重影响装置功能的任一异常发生后,装置应有防止误动作的措施并闭锁相关功能,异常期间装置面板上的异常闭锁信号灯保持,异常消失后自动熄灭,并自动解除闭锁(直流电源消失除外),同时装置应留有相应记录并自动打印异常报告。6.12.5 在互感器暂态过程中以及CT饱和情况下,装置不应误动作。1.1.1 6装置具有对交直流系统操作和大气过电压以及系统谐波有抗干扰能力。在暂态谐波分量影响下,装置不应出现误动、拒动、动作时间延长、测量精度降低等情况。6.12.7 装置应配有硬件看门狗,当装置软件进入死循环或死机后,硬件看门狗应能自检和记录该异常,并复归装置,使装置重新进入正常工作状态。6.12.8 装置电气告警及开入变位等信息应设置一短延时或返回系数,防止在告警边界处装置频繁发告警信号。6.13广域失步解列控制系统逻辑技术要求6.13.1 含多个通道的断面采用广域失步解列控制系统时,为保证多个通道的同时可靠解列,可采取“N取m”原则进行断面失步解列控制。具体实施方式可参考附录B。6.13.2 13.2远方型失步解列装置宜设置元件检修压板,检修压板投入后,不对该元件进行失步判别等相关逻辑处理。装置能够自动判别元件投停状态,当判别元件的投停状态与元件检修压板不一致时,应发告警信息。6.13.3 远方型失步解列装置的远方功能与就地功能相互独立,出口可独立投退。7定值及报文7.1 定值7.1.1 定值标准化原则统一使用系统一次侧电气量进行整定。装置内部定值名称应完全统一:装置显示屏显示的整定项和装置定值打印内容以及装置动作报文中定值项名称应完全一致,并应与装置技术说明书中完全一致,以免造成误解。7.1.2 定值设置1. 1定值设置参见附录A。7. 2报文与录波失步解列装置在运行时,需判断接入元件的各种故障状态、装置输入回路是否发生异常、装置自身是否发生异常、装置是否动作等事件。为便于分析事故、及时排除装置的各种异常状态,失步解列装置应当给出各种事件的详细信息,并生成相应的报文。8. 2.1动作报文失步解列装置动作后,为便于事故分析,动作报文应包括如下信息:a)装置启动及动作时的状态(包括电压、电流、相位角等信息);b)装置启动绝对时间(精确到毫秒):C)失步动作的相对时间(精确到亳秒);d)失步动作时切除对象;e)故隙录波波形和开关量信息;D其他信息。9. 2.2录波装置启动录波后,每判出一次失步振荡周期应给出带时标的报文、变位标志及波形曲线。8通信接口要求9.1 装置通信规约9.1.1 厂站间失步解列装置的通信规约远方型失步解列装置应保证在1.667ms(允许误差50微秒)内全网交换一次数据与命令,对通道数据与命令有严格的校验,包括多帧数据确认、CRC校验、地址校验、特征码校验以及和校验等,以保证通道信息的正确性。9.1.2 厂站间失步解列装置通信校验远方型失步解列装置远方解列命令采用多级横向和纵向校验,安全可靠。主要为以下校验:a)通信协议采用HDLC协议,使用CRC-CCITT16位校验,防止通道误码;b)通信内容采用帧传送方式,普通数据帧和命令报文帧的报文头有效区分;普通报文帧的报文头c)特征码为0x5500+地址,命令报文帧的报文头特征码为0x9900+地址;d)帧报文采用多重校验,包括报文头校验,报文地址校验,报文校验、和校验等;e)命令报文进行至少连续3帧有效命令报文确认,必须要求连续三次收到同样的命令报文才进行远方命令确认并执行;f)命令报文进行合理性逻辑校验,对于不符合逻辑关系和范围的命令,认为命令异常,不执行。8.2失步解列装置与后台通信8. 2.1对失步解列装置的要求失步解列装置应至少提供3个网络口,分别供接入调度端安自信息管理系统和厂站内监控系统通信使用。失步解列装置与安自信息管理系统的通信应基于调度数据网,并遵循统一的通信标准。装置主动向稳控管理主站后台上送线路等设备运行信息;装置响应管理主站后台自动定时召唤实时采样值、元件投停状态及压板开入状态等信息,装置响应管理主站后台召唤查询稳控装置运行信息操作,响应定值修改和定值区切换、软压板投退、信号复归等控制操作。装置应向管理主站发送装置异常告警信息,并停止发送相关无效数据。10. 2.2失步解列装置与安自信息管理系统间的通信规约厂站装置与安自信息管理系统之间的通信规约标准另行规定。9装置性能技术指标9.1模拟量采样及滤波要求9.1.1 装置采样回路装置的采样频率不小于1200Hz,即每周波采样点数不小于24。装置交流模拟量输入回路应加低通滤波,把高频分量滤除;并可进一步采取数字滤波。9.1.2 装置精度要求(与其他安自装置保持一致)a)交流电压有效值测量误差±l%(0.2L2UN,49Hz51Hz);b)交流电流有效值测量误差±l%(0.21.5IN,49Hz51Hz);c)功率测量精度±2%;d)频率测量(必须采自电压)精度±0.01Hz;e)相位角测量精度W。9.1.3 交流输入量的允许工作范围a)电压:1.2Un允许连续工作、1.4Un允许工作10s;b)电流:2In允许连续工作、IOln允许工作10s、40In允许工作1s;c)频率:4060Hz.9.1.4 滤波要求失步解列装置应能对采集的模拟量进行有效滤波,可靠提取相关模拟量信息,不因一次系统存在谐波或直流分量而导致装置故隙判据误判。9. 2装置输入输出接点要求9. 2.1开入、开出隔离无论是开关量输入还是输出,都须经光电转换或继电器与外部回路可靠隔离,不得有直接电的联系。11. 2.2输出接点要求a)用于跳合闸回路:1)最大运行电压:160V/320V2)连续运行电流:5A3)触点容量:30W(直流有感回路T=5xl03)b)用于信号回路:1)最大运行电压:160V/320V2)连续运行电流:3A3)触点容量:IOW(直流有感同路T=5l0-3)9.2.3全部出口跳闸信号均经过操作压板后输出。9.3直流电源9.3.1直流电源输入允许偏差:最大允许正偏差为额定电压+15%,最大允许负偏差为额定电压-20%。在直流电源开合过程中及直流回路一点接地情况下,装置不应误动。在直流电源电压缓慢上升和缓慢下降过程中,装置不应误动作,当直流电源电压突然消失然后恢复正常时,装置DC/DC变换器应有自恢复功能。9.3.2直流电源输出电压纹波系数应不大于2机9.3.3逆变电源的自启动性能:当合上装置逆变电源插件上的电源开关,直流电源由零缓慢上升至80%额定电压值,此时逆变电源插件面板上的电源指示灯应亮,装置工作正常。9.3.4当外部直流电源调至80%额定电压,断开、合上逆变电源开关,逆变电源应能正常启动,装置工作正常。9.4装置动作时间9. 4.1广域失步解列控制系统整组动作时间WlOOmS(不考虑定值中设置的延时)。9.5装置录波能力要求9.5.1单次记录应能连续记录从本次动作启动前200ms开始到整组复归完成之间装置的详细信息。9.5.2至少能存储20次动作数据记录。9.5.3动作数据记录应至少包含装置在上述记录持续时间内输入电气量(电压、电流、功率、频率等)、开关量、本地判断的故隙及类型、装置内部关键数字继电器的动作情况、计算控制量、实际控制量利控制对象、通道接收或发送的系统方式、故隙信息、动作命令。9.5.4装置启动和动作前后200ms的数据记录,采样频率不应低于100Hzo9.5.5动作数据记录中的变量名称应与软硬件框图等技术资料中名称一致。9.5.6装置应具有离线软件供分析、打印动作数据记录,并可将记录数据转换为Comtrade格式。离线分析时可将电流、电压、功率等电气量的数据记录用波形表示,远方命令、出口跳闸、内部数字继电器动作情况等二进制信息用方波图表示。9.6 装置与其它系统接口9. 6.1装置应能提供充足的分类信号接点,装置掉电告警等信号宜通过独立接点输出,通道告警信号应按通道分别给出告警信号接点。装置应提供足够的输出接点供跳闸、信号、远方起信等使用。10. 6.2装置应具备对时功能,能通过厂站内统一对时信号进行对时,对时方式可采用IRIG-B码或脉冲对时,优先采用IRIG-B码对时方式,装置时间误差1ms。11. 6.3每套装置应配备一台打印机,双重化配置的装置可共享一台打印机,打印机可任意切换于其中一套装置。装置异常、故障判出、动作或收到重要远方信息后均能自动打印相应内容,并可人工打印整定值、异常记录、动作数据记录等内容。9.7 其他要求失步解列装置的绝缘性能、耐湿热性能、抗电气干扰性能、机械性能、结构、外观等应满足电力系统失步解列装置通用技术条件(DL/T993)。10外回路设计要求10.1电流、电压回路设计规范10.1.1交流电压回路a)配置双套失步解列装置时,两套失步解列装置应使用相互独立的PT二次绕组;b)失步解列装置所接PT绕组的选型应按相同电压等级的保护装置要求,精度要求应能满足电流互感器和电压互感器选择及计算导则,应取用3P级PT,即在5%额定电压到额定电压范围内,二次侧对应的最大误差范围不超过3%;c)交流电压须经过空气开关后再接入失步解列装置;d)失步解列装置接入22OkV元件时,其电压回路应接入母线切换后电压。10.1.2交流电流回路a)配置双套失步解列装置时,两套失步解列装置应使用相互独立的CT二次绕组;b)失步解列装置必须使用保护级的CT绕组;C)新建发电厂、变电站的失步解列装置,其交流电流回路应串接于录波、行波测距等装置之前;d)失步解列装置的电流量必须接入三相电流;e)失步解列装置和继电保护、稳控、录波装置共用绕组时,必须保证绕组负载不超过CT绕组额定容量。10.2出口控制回路10.2.2失步解列装置出口跳闸不应启动断路器重合闸,不宜起动断路器的失灵回路;10.2.3对于具备双跳闸线圈的断路器,失步解列装置双套独立配置时,每装置分别跳一组跳闸线圈。10.2.4失步解列装置跳闸出口原则上应直接接断路器操作箱跳闸回路(110kV及以下集成操作箱功能的保护装置,跳闸出口应直接接保护装置的操作跳闸回路),现场未配置操作箱且保护装置未集成断路器操作跳闸回路的,跳闸出口应直接接断路器跳闸回路;若装置动作后需启动停机组流程的,可另增一副出口接点启动停机流程;10.2.5为避免形成寄生回路,在任何情况下均不得并接第一、第二组跳闸回路;10.2.6跳闸出口继电器的起动电压不宜低于直流额定电压的50%,但也不应过高,以保证直流电压降低时的可靠动作和正常情况下的快速动作。对于动作功率较大的中间继电器(例如5W以上),如为快速动作的需要,则允许动作电压略低于额定电压的50%,此时必须保证继电器线圈的接线端子有足够的绝缘强度。10.3 信号及录波回路10. 3.1失步解列装置应能提供足够详细的信号给厂站内监控系统,主要包括装置异常、装置故隙、直流失电、装置动作信号。信号应采用无源接点形式,同时应能通过网络连接方式与监控系统连接。11. 3.2失步解列装置应能提供无源接点信号给故障录波装置,主要包括装置动作信号。10.4 装置电源回路10.4.1双套配置的失步解列装置及其对应的通信接口设备均应采用完全独立的两组直流电源。10.4.2失步解列装置双套配置时,每套失步解列装置分别跳一组跳闸线圈时,每套失步解列装置应与其接入的跳闸回路采用同一组直流电源。10.4.3失步解列装置通信接口设备应与其连接的通信设备采用同一路通信电源,避免同一通道上不同直流电源混用。10.4.4失步解列装置及其通信设备的直流电源回路应在电源屏上分配独立的空气开关,采用辐射供电方式,不允许从其他屏柜通过并接方式取得。10.4.5同一失步解列装置屏或通信接口屏上不同的设备应经不同的空气开关供电,避免一套装置直流电源回路故障时导致屏上多套装置同时断电。10.5通信通道10.5.1不同厂站的失步解列装置之间交换信息应采用全双工高速2Mbps数字通道接口。接口标准符合CCITT.G703接口要求。10.5.2双重化配置的失步解列装置在通信通道上应该是尽可能完全独立的,即使用独立的SDH设备、独立光缆路由和独立的电源供电。10. 5.3失步解列装置支持与SDH设备采用2M光直连,站内具备条件时,与SDH设备宜采用2M光直连。105.4具备条件时,失步解列装置宜采用双通道配置。11屏柜、端子排和压板设计规范11. 1组屏原则11.1.1 双重化配置的失步解列装置应按A、B套分开组屏,原则上不配置从机屏。11.1.2 对于失步解列装置出口回路电气距离过长(超过800米),可考虑就近配置从机屏。主机屏负责完成本地线路运行信息的采集、逻辑判断等功能;从机屏负责完成解列线路或机组等出口控制功能。11.2屏柜设计规范11.2.1 屏柜整体布置a)失步解列装置屏应采用柜式、前后开门式(或前开门旋转式)垂直自立的封闭结构,正面应带玻璃的防护门,门轴在屏正面左侧,背面设钢板防护门。此外还应包括安装所必须的槽钢底座、支架、顶板和侧板;门与屏体之间应采用截面不小于4m?的多股软铜线可靠连接;b)屏柜采用前后开门结构时,后门双开,屏门应开闭灵活,开启角不小于90。,门锁可靠;屏柜采用前开门旋转式结构时,装置装于旋转面板上,旋转面板的旋转角度不小于135°;C)外引接线端子排置于柜内两侧,端子排距屏后框架距离不得小于150mm;端子排应有序号,端子排应便于更换且接线方便;离地高度宜大于350mm;d)前后开门结构屏体采用厚度为2.5mm的钢板制作;前开门旋转式结构屏体采用厚度为3.2mm的钢板制作;e)屏体设计应便于控制电缆的进出连接、检查和维护;D屏柜应采用与站内其他设备统一的颜色;g)失步解列装置的出口回路应先经连接片(压板)再连至端子排上,连接片(压板)应装在屏柜正面;h)连接片(压板)的开口端应装在上方,并满足:连接片(压板)在落下过程中必须和相邻连接片(压板)有足够的距离,保证在操作连接片时不会碰到相邻的连接片(压板);试验部件、连接片(压板)、切换片(切换开关),安装中心线离地面不宜低于300mm。11.2.2 屏内布线a)屏柜内部配线的额定电压为IO(X)V,应采用防潮隔热和防火的交联聚乙烯绝缘铜绞线,其最小截面不小于1.5mm2,但对于CT、PT回路的截面应不小于2.5m所有连接于端子排的内部配线,应以标志条和有标志的线套加以识别。屏柜不宜采用双层端子;b)在可运动的地方布线,如跨越门或翻板的连接导线,必须采用多股铜芯绝缘软导线,要留有一定长度裕量,并采用缠绕带等予以保护,以免产生任何机械损伤,同时还应有固定线束的措施;O装置端子排对外每个端子的每个端口只允许接一根线,不允许两根线压接在一起。需要并联的接线宜使用“双进双出”端子;d)接线端子:所有端子的额定值为I(M)OV、IOA,压接型端子。元器件与端子、端子与端子之间的连接用多股绝缘导线时应采用冷压接端头;冷压连接要求牢靠、接触良好;电流电压回路的端子应能接不小于4mm2的电缆芯线;e)CT和PT的二次回路应提供标准的试验端子,便于断开或短接装置的输入与输出回路;出口回路的端子不应使用试验端子;D端子应有明显的编号,端子排间应有足够的绝缘,端子排应根据功能分段排列,并应至少留有20%的备用端子,且留有备用端子排以供设计时作转接或过渡用;g)各回路之间、正负电源之间、电源回路与其它端子之间要设置空端子隔离,跳、合闸引出端子与正电源适当隔开,至少间隔1个端子;h)端子排间应留有足够的空间,便于外部电缆的连接;i)颜色代号:导线的颜色代号基本上应该与制造厂的标准一致。宜采用如下标准颜色:1)交流回路颜色标准:A相黄色B相绿色C相红色中性线淡蓝色2)直流回路颜色标准:+(正极)褐色-(负极)蓝色j)为了预防外部或内部的过电压引起误动作,在电子电路中应该使用金属护套带屏蔽层的电缆或绞合电缆。11.2.3 接地a)交流电源输入的二次屏柜应有工作接零,供电电缆中应含有中性线芯。中性线芯不应与二次屏柜的金属外壳相连接;b)屏柜下部应设有截面不小于100mm2的专用的接地铜排母线,屏柜上的设备或装置应有接地端子,并用截面不小于4mn的多股绝缘铜绞线或电缆接至专用的接地铜排母线,达到“一点接地”的要求。11.2.4 铭牌屏柜的铭牌应该固定在屏的表面或屏内醒目的地方,铭牌应该用透明的丙烯酸树脂制成、铭牌为白底,其上为黑色的粗体字,并用中文标注。11.2.5 照明保护屏内的顶板上不宜装设照明灯,如装有交流220伏、20瓦的白炽灯,应经专用交流空气开关手动控制,禁止采用门控开关控制。11.3屏柜端子设计规范11.3.1 屏柜端子排设计原则a)按照“功能分区,端子分段”的原则,根据失步解列装置屏(柜)端子排功能不同,分段设置端子排:b)端子排按段独立编号,每段应预留备用端子;C)公共端、同名出口端采用端子连线;d)根据功能分区的原则,失步解列装置端子编号如下表所示:回路名称端子排编号回路名称端子排编号回路名称端子排编号交流电压(空开前)UL*D弱电开入*RD中央信号XD交流电流IL*D出口回路CF*D监控通信TD直流电源ZD遥信信号YD交流电源JD强电开入*QD录波信号LD备用端子BD注:因厂家装置存在差异,对于无对外引接电缆的端子段不做统一要求,例如可以不设置RD和QD段端子。10. 3.2失步解列装置屏(柜)背面端子排编号及排列a)左侧端子排,自上而下依次排列如下:1)交流电流段(L*D);2)交流电压段(UL*D);3)强电开关量输入段(*QD);4)弱电开关量输入段(*RD);5)信号段(XD):6)遥信段(YD):7)录波段(LD);8)网络通信段(TD);9)交流电源段(JD);10)集中备用段(IBD)Ob)右侧端子排,自上而下依次排列如下:1)直流电源段(ZD);2)装置出口段(CF*D);3)集中备用段(2BD)o11.4屏柜压板、转换开关及按钮设计规范11.4.1 基本设计原则压板、转换开关及按钮的布置以下以双开门为例,其它结构形式的屏柜参照执行。a)压板布置按功能分区,并遵循适当简化的原则。压板每排设置9个(采用状态可监测的双联压板时设置8个),不足一排时,用备用压板补齐。压板在屏正面从左至右、自上而下次排列。b)跳合闸出口压板采用红色,功能压板采用黄色,备用压板采用浅驼色,并可将备用压板拆下或封死。其中红、黄分别推荐国标GSB05-1426-2001中R02朱红和Y08深黄。c)压板可采用普通分立式、线簧式和其他样式。普通分立式和其他样式压板的底座色采用浅驼色,压板头采用红、黄色,禁止取下压板头以防混淆颜色。线簧式压板颜色通过压板上内嵌的标签纸底色来体现。d)标签宜设置在压板下方,并靠近所属的压板。同一个站内标签设置的位置应统一。压板按装置设置分隔框,边框线宽35mm。为了便于分辨,也可每排端子之间加一个分隔线,分隔线与分隔框线宽应一致。同一个站内分隔框的颜色应一致。e)按钮宜布置在屏正面开门后方便操作的一侧,转换开关宜布置在屏正面另一侧。具体对于前玻璃门的旋转轴布置在屏左侧的,按纽布置在屏正面右侧,转换开关宜布置在屏正面左侧;对于前玻璃门的旋转轴布置在屏右侧的,按纽布置在屏正面左侧,转换开关宜布置在屏正面右侧。D压板及控制字的逻辑关系1)压板开入量采用正逻辑,即压板合上为“1”,表示投入该压板所对应的功能,压板打开为“0”,表示退出该压板所对应的功能。2)装置功能控制字“1”和“0”的定义应统一规范为:“1”肯定所表述的功能;“。”否定所表述的功能,或根据需要另行定义。3)当设置软压板时,软、硬压板采用“与门”逻辑关系。11.4.2主要压板定义a)失步解列功能压板1)装置为采集的每个间隔设置失步解列功能压板,该功能压板投入且对应的功能控制字及软压板投入后,使能该间隔失步解列的判别;该功能压板退出后,闭锁该间隔的失步解列判另U;2)远方型失步解列装置除就地失步功能压板外,还应配置远方失步功能压板。b)出口压板1)每个间隔每轮次配置出口;2)远方型失步解列装置除就地出口压板外,还应配置远方出口压板;3)出口压板宜采用状态可监测的双联压板,压板采用工艺满足安全可靠要求。c)通道投入压板1)远方型失步解列装置应配置通道压板;2)就地型失步解列装置不配置通道压板。(1)监控信息闭锁压板为了防止装置检修时动作、异常报文和录波数据上送本地监控系统或安自信息管理系统,设置此压板。投入时,装置不向本地监控系统或安自信息管理系统上送装置的任何信息;退出时,装置正常向本地监控系统或安自信息管理系统上送装置的动作、异常报文和录波数据等信息。e)元件检修压板1)远方型失步解列装置应配置元件检修压板;2)就地型失步解列装置不配置元件检修压板。D远方操作允许压板该压板与允许远方投退软压板、允许远方修改定值、允许远方切换定值区的软压板为“与”逻辑关系。g)软压板1)允许远方修改定值:该软压板投入后,若远方操作允许硬压板也投入,则允许远方修改定值。该软压板只能在现场装置上操作,不支持远方操作;2)允许远方切换定值区:该软压板投入后,若远方操作允许硬压板也投入,则允许远方切换定值区。该软压板只能在现场装置上操作,不支持远方操作;3)允许远方投退软压板:该压板投入后,若远方操作允许硬压板也投入,则允许远方操作失步解列功能软压板。该软压板只能在现场装置上操作,不支持远方操作;4)失步解列功能软压板:装置为采集的每个间隔设置失步解列功能软压板。该软压板支持远方操作。11-4.3压板编号压板编号应采用双重编号,并反映压板的顺序、对应的装置或对象、功能等。从屏柜正面看,压板编号顺序自上而下,从左至右依次排列。各类型压板采用“行号+压板类型号+列号”的方式进行编号,其中“压板类型号”指:a)对于失步解列功能压板、监控信息闭锁压板、元件检修压板等起功能投退控制、元件状态判别用的压板,“压板类型号”为rtFLPw;b)出口压板的“压板类型号”为“TLP”;C)备用压板的“压板类型号”为“BY”,并以中文名称“备用压板”标识。11.4.4压板布置方案装置压板应按功能分类分区布置,同类型压板布置在同一层区,不足时方以备用压板补齐。具体如下:a)第一区压板:监控信息闭锁压板、失步解列功能投入压板、通道投入压板;b)第二区压板:元件检修压板;c)第三区以及以后压板:出口压板;附录A(资料性附录)失步解列装置定值配置示例定值名称取值范围整定步长单位线路1失步投入0/1(1表示投入,0表示退出)1线路1是否判振荡中心正方向0/1(1表示正方向,0衣示无方向)1线路1动作低电压。100%Un1%Un线路2失步投入0/1(1表示投入,0表示退出)1线路2是否判振荡中心正方向0/1(1表示正方向,0表示无方向)1线路2动作低电压0100%Un1%Un线路3失步投入0/1(1表示投入,0表示退出)1线路3是否判振荡中心正方向0/1(1表示正方向,0表示无方向)1线路3动作低电压0100%Un1%Un线路4失步投入0/1(1表示投入,0表示退出)1线路4是否判振荡中心正方向0/1(1表示正方向,0表示无方向)1线路4动作低电压。100%Un1%Un失步一轮振荡周期次数201失步二轮振荡周期次数201线路1一次额定线电压1-999.90.1千伏(kV)线路I一次额定相电流1-300001安培(八)线路2一次额定线电压1-999.90.1千伏(kV)线路2一次额定相电流1-300001安培(八)线路3一次额定线电压1-999.90.1千伏(kV)线路3一次额定相电流1-300001安培(八)线路4一次额定线电压1-999.90.1千伏(kV)线路4一次额定相电流1-300001安培(八)其他自定义定值项附录B(资料性附录)广域失步解列控制系统实例某两个区域电网间联络断面如附图1所示,该断面共有4个通道,每个通道2回线路,为解决在部分严重故障情况下,该断面各通道间动作不同时、部分通道不能可靠解列的问题,建设了广域失步解列控制系统。B.1系统构成系统由主站和子站构成,主站和子站装置间通过光纤通道实现通信,如附图2所示。子站分布在失步断面的各个关键厂站,负责采集就地线路的电流、电压量,分析系统失步情况,将本地暂态失稳预警信号、失步判别结果和测量阻抗等信息送往主站,同时接收主站下发解列命令;主站综合综合各子站的上送的就地失步动作允许信息,按照指定的控制策略,给出最终判别结果,触发解列命令。在本实例中,分别在断面上关键站点站8按照双重化配置两套失步解列子站,配置两套失步解列主站(可配置在任意站点)。各子站接入本站的4回出线间隔的电流、电压量,出口跳断面联络线路开关。B.2系统功能及策略B.2.1子站主要功能策略原则a)子站具备远方和就地失步解列功能,设置就地和远方功能设置独立的控制字定值以及统失步功能投入压板、就地失步功能投入压板,控制字与功能投入压板之间为“与”逻辑。b)子站的失步周期定值分远方和就地,独立整定;低电压定值可整定,远方和就地失步逻辑共用该定值。C)各子站远方和就地失步解列功能的动作出口均不设置出口组态定值,只要本地或远方功能满足失步动作条件就驱动对应出口继电器,通过出口压板的投退确定解列相应线路。远方和就地失步解列功能的出口压板应分别设置,独立投退。d)各子站根据接入元件数设置对应的线路检修压板。投入检修压板的元件,程序不再判别该元件的启动及失步动作逻辑。e)各子站设置与主站通信通道压板。D各子站接到远方出口命令后,经本地防误(本地任何一回线路满足失步启动条件)出口
