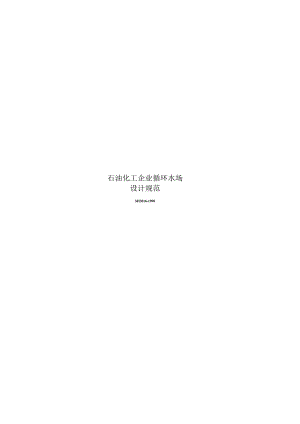

    SH3016-1990石油化工企业循环水场设计规范.docx

    石油化工企业循环水场设计规范SH3016-1990石油化工企业循环水场设计规范SH3016-1990主编单位:巾闰石油化工总公司北京石油化工工程公司批准部门:中国石油化工总公司实t汨期:1990年6月1日中国石油化工总公司文件中石化(1990)建字2号关于印发石油化工企业设备和管道隔热设计规范等九项标准的通知各直属公司、总厂、厂、院、所:现批准下列标准为中国石油化工总公司(行业)标准:一、洛阳石油化工工程公司主编的石油化工企业设备和管道隔热设计规范,编号为SHJ10-90;二、洛阳石油彳匕工工程公司主编的石油彳匕工企业储运系统泵房设计规范,编号为SHJI4-90;三、兰州石油化工设计院主编的石油化工企业给水排水系统设计规范,编号为SHJ15-90;四、北京石油化工J三公司主编的石油化I企业循环水场设计规范,编号为SH3016-1990;五、洛阳石油化工工公司主编的哪烟焊楔管件,编号为SHJ408T0;六、洛阳石油化工工程公司主编的钢板制对焊管件,编号为SHJ40K);七、洛阳石油化工工程公司主编的锻钢制承插焊管件,编号为SHJ41090八、中国石油化工总公司第十建设公司主编的球形储施工程施工工艺标准,编号为SHJ512T0:九、中国丁油化工总公司第四建设公司主编的不锈钢、铝制料仓施工及验收规范,编号为SHJ513-90。以上九项标准自一九九。年六月一日起实行。各项标准章节条款分别由主编单位负交解糅。中国石油化工总公司一九九。年一月六日编制说明本规范是根据中国石油化工总公司(85)中石化建标字38号文的通知由我公司主编的。在编制过程中,进行了比较广泛的调查研究,总结了多年来石油化工企业循环水场设计的经验,并征求了有关设计、生产、施工、科研等方面的意见,对其中的主要问题,进行了多次讨论,最后经审查定稿。在本规范实行过程中,如发现需要修改或补充之处,请将意见和有关资料提供我公司,以便今后修订时参考.中国石油化工总公司北京石油化工工程公司一九八九年九月目录第京总RiJ1第二章设计原JM2第节般规定2第二节补充水量计算3第三节位置选定4第四节场内布就5第三章冷却塔7第一节一段规定7第二节塔体结构7跳三节淋水装置8第四节配水笠置9第五节通风装置H第六节陈水8812第七节集水池12第八节逆流塔13第九节横流塔13第十节防冻与环境保沪15第四章循环水处理11笫一节一般规定17第二节阳垢和级蚀19第三节的艇控制20第四节旁泄水处理20第五节药剂的贮存和投20第大节监测和化验M第五章箱环水泵房及附履建梅)织物24第一节砧坏水泵房24第二节其它构筑物25第三节操作室和变(配)电间25第六章仪表与统制27附录一名同解林28附录二用词说明30第一章总则第L0.1条石油化工企业的循环水场的设计应满足工艺装置及其它用户对冷却水水量、水质、水温、水压的要求,保证换热设备水侧的长周期稳定安全运行,并符合保护环境、节能'节水、节省用地.节省药剂等方面的整求。Ml.0.2条本戏范道用于石油化工企业新建的循环水场设计。扩建、改建工程可参照执行。第1.0.3条执行本规范时,尚应符合现行有关标准规范的要求.第二章设计原则第一节一般规定第2,Ll条应根据工厂分期建设的要求,各装置(单元)的平面位置、高程,升停车与检修期的安排,及其对水量、水侦、水温、水压的要求设置集中或分散的循环水场。第2.1.2条生产过程中直接与工艺物料接触受到污染的冷却水应设置独立的循环水场。第2.1.3条循环水场的设计冷却水量应按建厂地区夏季冷却塔出水可能达到的温度和工艺换热设备对水温的要求,经技术经济比较后确定。第2L4条进塔空气干、湿球温度宜采用能代表冷却塔所在地区气象特征的当地气象台(站)资料,按湿球温度频率统计法计算的近期不少于连续5年最热期(一般为3个月)频率为5$10$的干、湿球温度昼夜平均值取值。第2L5条冷却塔出水的设计温度应经技术经济比较确定,也可按进塔空气的设计湿球温度加45C计算。第2L6条循环水的水质应满足用户对阻垢、缓蚀与防腐度等的要求,且不影响冷却塔淋水装置的正常操作。第2.1.7条循环水给水设计压力应按多数用水设备的压力要求确定.个别时水压要求较高的用水设备宜采用局部升压措施,第2.1.8条循环水的问水宜利用余压送往冷却塔:当不能利用余压时,可采取重力流回水或局部升压措施。第二节料光水计算第2.2.1条循环水场设计应通过水量平衡计算确定循环水系统的最大小时给水耿和补充水鼠。计算水量平衡时,水量损失应包括:冷却塔的蒸发损失水量、风吹的损失水量和排污水猿(包括用户在生产过程中不可回收的水量),第2.2.2条冷却塔的蒸发损失水fit可按下式计如:Qe=KQ(2.2.2)式中Q-蒸发损失水量(米'/时);l一一冷却塔进、出水温度差(C);Q一一循环水址(米3/时);K一系数("O),可按表2.2.2取位.气温为中间值时可用内插法计算。系数K表2.22气温CC)-10010203040K(1)0.00080.00100.00120.00110.00150.0016注:表U土温指触哗周围的町干球温暖第2.2.3条冷却塔的风吹损失水量应采用同类型冷却塔的实测数据。当无实测数据时,可根据冷却塔除水器的形式,按循环给水量的0.10.5Wi0第224条循环水系统的116亏水量可按下式计算:0>-三2i-Qu(2.2.4)-I式中Qb排污水量(米3/时);Q0一蒸发损失水量侏3/时);Qw风吹损失水量侏V时);N浓缩倍数,可取25。第225条循环水系统的补充水量可按下式计算:Qm=Q,,+Qw+Qb(2.2.5)式中Qm一卜充水量米/时);其余符含义同前。第226条循环水系统的排污宜集中在循环水场内进行。用户在生产过程中排放的水量必瘫制在循环水系统的允许排污水量的范围内。第三节位置选定第2.31条循环水场位置应按下列原则综合考虑选定:一、靠近用水量大的工艺装置户);二有足螂蜴地(包括施I、检修坳眇;三、便于电力、给水、材料、药剂的供应和设备的维护检修:四、具备良好的工程地质条件;五、符合防火、防爆、安全防护等的有关要求:六、与周围环境和建、构筑物协调。第2.3.2条冷却塔宜建T邻近建筑物、构筑物、变电站的最小频率风向的上风侧。第2.3.3条循环水场应设在工艺装置的防爆区以外。当电气设备与仪表安装在防爆区内时,应按有关防爆规范设计。第2.3.4条循环水场不应靠近加热炉、焦炭塔等热源体和空压站吸入口,不得设在污水处理场、化学品堆场、散装库以及煤焦、灰渣、粉尘等的露天堆场附近。第2.3.5条机械通风冷却塔与生产装置边界线或独立的明火设密的净距不应小了30米。设在生产装置内的小型冷却塔不受此限。第四节场内布置第2.4.1条循环水场内建筑物、构筑物应充分利用地形,合理布置。冷却塔水池宜采用地上式或半地上式。第2.4.2条单侧进风的冷却塔的进风口宜面向夏季主导风向,双侧进风的塔的进风口宜平行于夏季主导风向。第2.4.3条6格以上的冷却塔宜双揖布置,每拌长度与宽度之比不宜大于5:1。第24.4条两排以上的塔组,长轴在同直线上时,相邻塔组的净距宜为34米,长轴相互平行时,塔组间净距不得小丁进风口高度的4倍。第2.4.5条周围进风的圆形或多边形冷却塔之间的净距不得小于进风口高度的4倍。第2.4.6条冷却塔的进风口必须具备不阻碍进风的条件.第2.4.7条机械通风横流式冷却塔进风门侧与其它建筑物的净距不应小于塔的进风口的高度。第24.8条循环水场的仪表控制室、变配电间及水处理投药间等在与泵房合建。第2.4.探循环水场内的水管道宜埋地敷设。蒸汽、压缩空气、润滑油、化学药剂等管道应架空或管沟敷设,并应有必要的保温、吹扫、放空等措施。第2.410条循环水场的泵房和冷却塔的四周应铺砌,并设检修道、巡回道、回车场等,其余空地应植草皮或铺石子,塔进风口附近严禁植树。第三章冷却塔第一节一般规定第3.Ll条冷却塔宜采用逆流式或横潦式的机械抽风冷却塔。第3.1.2条冷却塔的热力计算宜采用熔差法或经验雄.第3.1.3条热力计算时应按工业企业建成后可能形成的小气候和冷却塔运转时海空气回流造成的影响,对气象参数进行修正。第3L4条热力计算时,宜采用同型工业塔的实测热力特性数据。当无实测资料时,可采用模拟塔的试验数据,但必须对模拟试验数据进行修正。第3.1.5条冷却塔的通风阻力宜按同型工业塔的实测总阻力系数进行计算.当无实测资料时,可按经验方法计算。第二节塔体结构第3.2.1条冷却塔的主框架直采用钢筋混凝土结构或钢结构。塔体的用护结构应选用防渗漏、抗冻融的材料。第3.2.2条冷却塔内空气潦通部位的构件应采用气流阻力较小的断面和形状。第3.2.3条与水、汽接触的构件、管道和机械设备均应采取防腐蚀措施.第3.2.4条冷却塔应有下列设施:一、通向塔顶平台的梯子:二、同样相邻塔塔顶平台的过桥:三、风机的维修平台和通往配水装置的直梯:四、通向塔内的门和走道:五、风简检修门和观察窗:六、避留、接地保护和照明.第3.2.5条塔的各类门应向外开启,并应有良好密封。第3.2.6条冷却塔应留有安装监测和测试仪表的措施。第三节淋水装置第3.3.1条淋水装置的型式和填料种类应按下列因素综合考虑确定:一、塔型和淋水密度、水气比等操作参数:二、填料的热力特性和阻力特性;三、风机的风量和风乐特性;四、循环水的水温和水质;五、填料的物理性能和化学性能:六、填料的价格和供应条件:七、加工、安装和维护检修条件.第3.3.2条填料的材质和表面形状应具有良好的亲水、溅水、布水等性能。第3.3.3条填料可采用工程塑料、钢筋混凝土、石棉水泥或木、竹等的制品。第3.3.4条瓶环水悬浮物和油含量较低时,可采用薄膜式填料“薄膜式的填料组合件每平方米应能承受1.5千牛(150公斤力)。第3.3.6条填料应满铺在淋水装置区,并有合理的支撑结构.第四节配水装置第3.4.1条配水装置应满足配水均匀、通风阻力小,能耗低和便于维修等要求,并根据塔型、水量和水灰进行适当选择。第3.4.2条管式配水应符合下列要求:一、配水管宜环状布置:二、配水干管的起始断面流速宜为l.0l.5米/秒;三、管材宜采用塑料管或金属管:如采用金属管应用法兰连接并采取防腐措施:四、管道应有支承和固定措施.第3.4.3条槽式配水应符合下列要求:一、主水槽的起始断面流速宜为0.8L2米/秒:配水槽的起始断面流速宜为050.8米/秒;二、当进水量为设计水量的80%时.配水槽内的水深应大于喷嘴内径的6倍,且不得小于150毫米:三、配水槽应有适当的超高,使进水量为设计水量的1105时水槽不产生溢流;四、配水槽断面净宽不宜小于120注米:五、主、配水梢槽底均应水平:配水梢宜设盖板:六、水槽连接处应微滑,水流转弯角不宜大于90度。M3.4.4条池式配水应符合下列要求:一、配水池液位应平稳,池内应设置稳压盒:二、配水池底应水平:池顶应设盖板:三、配水池应能适应塔设计水量的50%130%范用的变化:超出最大水累时从溢流口排除:四、配水池的最低水位、操作水位、溢潦水位应按进池水址和喷嘴的直径、型式与排布经计兑确定“钢筋混凝土结构配水池的最低操作水位不应低于100扈米,溢流水位不应高于300名米超高宜为100鱼米.其它结构的配水池的最低操作水位不宜低于80亳米,溢流水位不宜高于200菇米,超高宜为70富米。五、每个配水池应设独立的进水管、调节阀和溢流设施。注:水位按池底为基点计.第3.4.5条喷嘴应符合下列要求:、流量系数大、喷洒范围大、喷洒均匀、不易堵塞、所需水头小:二、用物理力学性能和化学秘定性良好的材料制作,结构合理,便于装拆。第3.4.6条喷端的布置应能满足淋水装置配水均匀的要求,具体规定如R一、逆流塔的管式和抽式配水的喷嘴间距宜为5001000扈米.喷嘴与塔内壁的净距不宜小于500名米:二、横流塔的池式配水喷嘴间距不宜大于300毫米,且不宜小丁50亮米,喷嘴下修至填料顶部的垂直高度宜为250350考米。第3.4.7条上塔配管应符合下列规定:一、横流塔应按130%设计水量校核管径;二、每根上塔立管应设阀门,当需要时尚应设压力表、温度计:三、上塔立管阀门以上应设放水阀:四、接自工艺装置与燃类气体换热的换热器的压力回水管,在进塔水平管起点处应设排气管,其向上延伸高度不宜小于3米,管径不应小于水平管直径。第五节通风装量第15.1条风机应选用效率高、噪声低、安全可靠、耐腐蚀、安装及维修方便的合格产品。第3.5.2条风机的设计运行工况点应位于风机特性曲线的高效区。第3.5.3条风机的电机宜设在风筒外。第3.5.4条计算轴功率时,风机效率取值不宜大于75%,第3.5.5条风机可配套选用多级或无级变速驱动电机或其它变速装置。第35,6条风筒设计应保证风机发挥高效率并减少湿空气回潦。第3.5.7条风筒应包括吸入段、集气段、扩散段三部分。风筒的整体应呈流线型并具有光滑表面,宜采用聚Si玻璃钢制作。第3.5.8条风简的吸入段应为喇叭口状,收缩角应小于婚。第3.5.9条风筒吸入段下缘与风机叶片水平轴战的垂直距苏应不小于L2米.第3.5.10条集气段的上缘应高出叶片水平轴战200亳米。集气段总高度宜为风机直径的15%.M3.a11条风机叶片外缘与风筒内壁的间隙应均匀,Jl不应大于风机直径的0.5%,允许施工误差为±5融米,第3.6.12条风简扩散段高度宜为风机叶片直径的.分之一,扩散中心角宜取14°'16i«第六节除水第3.6.1条除水器应选择效率高、阻力小、整流好、坚固的结构型式。第3.6.2条除水港应均匀速盅整个气流通过的填料上方或斛面,沿气流方向应不能通视,第3.6.3条除水器片的折转方向应与轴流风机的旋转方向一致。除水器片的气流出口段应有一定长度的整流直线段.第3.6.4条横流式冷却塔的除水器宜有不小于填料外轮席线形成的他(斜角,除水器的片间距宜上密下疏.第七节集水池第3.7.1条塔底集水池的容积应满足水处理药剂在循环水系统内的允许停留时间的要求。第3.7.2条进风口侧的水池壁应窗塔边柱轴线1.21.5米。池深可为1.01.6米,超高宜为0.20.3米,池顶宜高出地面1米以上。第&7.3条集水池宜采用钢筋混凝土结构。第3,7.4条集水池应有溢流、排空、排泥及集油设施。池底应有不小于5%的坡度坡向排污坑。水池必须设置爬梯。第3.7.5条出水口应设置由粗格槽和细波网组成的截污装置及起吊设施,第八节逆灌塔第3.8.1条塔为矩形时,边长比不宜大于1:3,进风口宜设在矩形的长边。第3.8.2条冷却塔的进风口面积与淋水面积之比不宜小0.5;当小于0.5时,进风口侧应设导流装置.第&&3条进风口应配风均匀,可枭用导风板、隔风板,或将底部填料层布置成阶梯形。第3.8.4条填料的支撑结构的投影面枳与塔的有效面积之比不应大于10%。第3.8.5条点滴式填料宜为1316层,层距0.2'06米,填料总高度宜为48米.薄膜式填料总高度宜为1.01.5米。第九节横流塔第3.9.1条横流塔的两侧进风Fl宜向塔外倾斜。点滴式淋水填料的收缩倾角宜为9°r1°;薄膜式淋水填料的收缩倾角宜为5。、6。°第3.9.2条进风口百页窗板与水平线的夹角宜控制在40°以内。第3.9.3条百页窗垂直间距宜为06L5米(不应超过L5米)。百页窗板应延伸至端棚近,板宽宜为(15、L5米。百页窗板宜选用质量轻、强度高、耐冲击、耐腐蚀、抗冻融、不渗漏的材料制作。第3.9.4条进风口的有效面积宜大于进风口全面积的60%.第3.9.5条塔的非进风侧端墙应全部封住百页窗的突出部分。端不得风激K两端墙之间的百页窗宜连续布置。第3.9.6条百页窗可增设能启闭和可调节角度的设施。第3.9.7条填料在塔内的填装高度和径深的比值,点滴式宜取2,薄膜式宜取2.53.0。第3.9.8条填料的竖向应倾斜布坦,上层填料应比下一层填料均匀突出50100亳米,使紧靠百页窗的填料外轮廓线与百页窗斜柱平行。第3.9.9条点滴式填料的径深不宜大于5.5米,薄膜式填料的径深不宜大于3米。第3.9.10条气室的纵断面与风机叶片处风筒横断面的面积之比宜为L52.2,可视塔体大小及具体情况确定。第3.9.11条填料顶部至风筒筒底的垂直距离不宜小于风机直径的1/5。*H5防濠与环境保护第3.10.1条塞冷地区的冷却塔可根据具体条件采用下列防冻措施:一、在进风口上税设置向塔内喷射热水的化冰管,喷射水量可为进塔水量的20%40¾二、在冷却塔的进水干管上设旁路水管,使部分或全部循环水不进入塔的配水装置,直接流入集水池::、减少进入冷却塔的空气量,方法如下:1 .停止风机运行:2 .调小风机叶片的安装角;3 .采用变速电动机,减速运行;四、采用允许倒转的风机:五、冷却塔的间(格)数较多时,可停止部分塔运行。加大运行塔的水量。惇止运行塔的集水池应有防冻措施;六、冷却塔的进水管道及阀门应有防冻放水管或保温措施:七、横流塔配水系统宜采取分区配水,冬季可加大塔填料外围部分的淋水密度。第3.10.2条冷却塔可采取下列防止水滴吹溅飘移的措施:一、对于双面进风的逆流式冷却塔,在两侧进风口之间设隔风板,板底应低于集水池设计水位200皂米:二、逆流塔进风口安装向塔内倾斜的百页窗,窗板与水平线的夹角宜为40°45°,板宽宜为150300亳米:三、逆流塔进风口上缘内壁可设挡水檐,檐板宽宜为350400亳米,横板与塔内壁夹角宜为45°60°四、采用高效除水器;五、合理确定塔位,加高风筒,第3.10.3条严寒地区的冷却塔塔项排出的能见雾会形成视觉公害时,可采取下列措施:一、加高风筒:二、选用干一湿式冷却塔,第3.10.4条根据冷却塔周围环境时噪声限制的要求,可采取下列措施:一、塔的布置远离噪声敏感的地区;二、选用低噪声里的风机设备;三、设置隔声、消声设施.第四章循环水处理第一节一般规定第4.1.1条循环水处理方案应根据生产工艺对阻垢、缓蚀和控制菌藻等的要求,综合考虑下列因素,经技术经济比较坛确定:一、冷水的水质标准和补充杷K质;二、阳情孀礴三、换热设备的结构形式、材质和操作条件;四、所用药剂的崩幽般制条(牛:五、旁滤水和补充水的处理方式;六、工艺泄漏;七、使用药剂对环境保护的影响。第4.1.2条工艺换热设备的冷却水侧设计应符合下列要求:一、污垢热阻值宜为1.72X10-45.16X104米2.开/瓦(2X1046X10T米2.时c/干卡);二、碳钢管壁的腐蚀率不应大于0.125皂米/年,铜、铜合金和不锈钢管壁的腐蚀率不应大于0Ofi亳米/年:三、管程冷却水流速宜为1米/秒,但不应小于0.5米/秒,光程冷却水流速不应小于0.3米/秒;流速小于此值忖,应采取防腐或设水、气反冲洗等措施。四、热负荷强度不宜大于70千瓦/米?(6X1伊千卡/米2时);五、出口水温不宜高TSOC.第4.L3条设计浓缩倍数不应低于2。第4.1.4条循环水的结垢和腐蚀的性质可根据模拟试验或相似条件运行经验进行判断。否则,可用稳定指数法等进行判断。第4.1.5条循环水处理所用药剂配方应经过试验或根据相似条件运行经验确定。第4.1.6条无特殊要求时,循环水的水质指标可参照表4.1.6选用第4.1.7条循环水处理所需药剂应选用合格产品。第4.1.8条循环水中的菌藻控制指标应符合下列要求:一、异养菌总数应少于50XKM个/型升:二、锲I瞄数应少于KB个隹升:三、硫酸盐还原菌数应少于50个倦升;四、粘泥量(生物过滤网法)应少于4宅升/米3。第4L9条阻垢剂和缓蚀剂在系统内的设计停留时间不应超过所用药剂允许的停留时间。设计停留时间可按下式计算:式中设计停留时间(时)。V一一系统容积(米3),其值宜控制在小时循环水,的1/3以内;循环水的水质标准表4.1.6序号项目单位水切标准1浊度塞克/升根据生产用水要求确定.不宜大于20:当换热器的型式为板式,选片管式和螺旋板式等时不宜大于K)2含盐Gt亳克/升投加姬岫剂时,不宜大于25003总硬度塞充当量/升投加阳垢.分散剂时.应根据所投加药剂的l种、配方及工况条件隔定.不宜超过154碳酸盅硬段塞克当景/升.不投加见垢、分敢剂时,在一般水质条件下不宜大于32.投加Ia垢、分胺剂时,应根据所投加的药剂品种、IE方及工况条件确定,可控制在69苞国内5第Ca2*亳克当量/升投加阳垢、分Ift剂时,应根据所投加药剂的品种、配方及工况条件确定,一般情况,低限不宜小于2(从依蚀角度要求),高限不宜大于8.(从明垢角度要求)6*Mg,+塞充当量/升不宜大于5,并按Mg*+xSiO速】5000验证(MgJ以CaCOaH.SiOz以SiO,计)7总铁FC充克/升循环冷却水控制铁含fit不宜大TQ38将A.13+塞克/升不宜大于0.5(以A),*计)9IHCu2+塞克/升不立大于0.1,投加铜战蚀剂时应按试9数据确定10氯IRCI-塞克/升投加缓蚀剂时1.对不锈钢设鬻的循环水中不宜大于300指含常锲钛(锢)等合金的不锈钢2.对碳纲设缶的懦坏水中不宜大于50011破酸根S0充克/升1 .投加援蚀剂时网破钢材质不应大于15002 .而系统中的混凝土N质的影明控制要求按工业与民用遮筑工程地质期察现他(T2177)附录五执行12硅酸(以SiQI计)充克/升L不大于1.752.Mg*+<tLCaCO.it)XSiOl(以SiO,计)W1500013游离性余IICL亲克/升宜控制在0.51范国内14油亳克/升不应大于515Pl电投加阻垢、援蚀剂时.应大于6.5.小于9O排污损失的水量;(来S/时);Q风吹损失的水量(米3/时)。第4.1.10条循环水经阻垢、缓蚀、杀菌藻处理后,除作为冷却介质外.不得他用。当排污8t在允许范围内,且符合水质要求,对环境无污染时,部分排污水可供他用,但应有控制用眼的措施,第4.1.11条循环水系统设计应根据清洗和顶腋的需要采取下列措施:一、设置相应的药剂投加设施:二、设置冷却水回水旁路管直接弓I至冷却塔集水池;三、设置旁路挂片:四、设置快速排放和补水管战;五、必要时设置PH值调节设施,第4.1.12条徜环水场含油回水系统应设隔油池,井应有集油设施.第二节粗垢和级恒第4.2.1条采用锌盐狂合缓蚀剂处理时,锌的投加量宜为24亳克/升(以呼+计)范围内,pll值不宜大于8.3.第4.2.2条当循环水系统换热设备的材质为碳纲,且采用磷系复合药剂进行阻垢和缓蚀处理时,冷却水的主要水质控制指标除应符合第4.1.6条规定外,还应满足以下要求:一、浊度不宜大于10充克/升:二、甲基橙碱度不宜小于1考克当做/升:三、的硬度不宜小于L5亳克当量/升,但不宜超过8考克当量/升;四、正磷酸盐含量(以Po计)宜小于或等于磷酸盐总含量(以Po-计)的50%:五、药剂的停留时间不宜大于50小时。第三节藻控制第L3.1条杀菌茨剂应符合下列要求:一、高效,且与阻垢剂、缓蚀剂不相干扰:二、低毒,且毒性易于降解并便于处理。第4.3.2条当采用液氯做杀菌剂时应定期进行,每次持续两小时,余氯地应控制在0.5L0珠克/升。第4.3.3条加筑时宜与非氧化型杀菌剂配合使用,必要时还可投加剥离剂等药剂.第四节旁淖水处理第4.4.1条循环水场应设旁谑水处理设施。第4.4.2条采用旁港处理悬浮物时,过海水量宜为设计循环水员的1%5r第4,4.3条旁滤水可利用压力回水进入旁港池。第五节标的心存IDtftjE第45.1条循环水处理用药剂宜在全厂仓库内贮存,并应在循环水场内设贮存间第4,5.2条药剂的贮存量应根据药剂的消耗量,供应情况和运输条件等确定,具体规定如下:一、全厂仓库中药剂贮存量可按1530天消耗量计算:二、循环水场内的药剂贮存间的贮存量可按710天消耗垃计笄:三、酸储罐容积)应按罐车的容积加10天消耗金计圾第4.5.3条计算贮存间面积时,药剂堆放高度规定如下:一、袋装药剂宜为1.52.0米:二、散装药剂宜为LOL5米:三、桶装药剂宜为0.8L2米。采用机械装卸时,堆放高度可适当增加。第4.5.4条硫酸解车的装卸可采用负压抽吸、泵输送或重力自流等方式,但不得用压缩空气加压输送。第4.5.5条酸(碱)应封闭贮存,酸(喊)储耀宜各为1台。储罐围垠内地面应防腐,并应有排放、检修及清洗措施。第4.5.6条酸(碱)储罐附近应有事故淋浴、洗眼器等安全防护设施。第4.5.7条药剂溶解梢的设爸应符合下列规定:、溶解槽的容积可按每日配制药剂13次确定:二、易溶药剂或液态药剂的溶解可在溶液槽内进行,不专设溶解槽:三、溶解槽应有搅拌设施:四、溶解槽的材质、防腐和保温等要求,应按药剂的性质确定.第4.5.8条药剂溶液槽的设置应符合下列规定:一、溶液浓度可为1%5%(重量比);二、溶液槽的总容量可按8小时消耗量计算,溶液槽的数Ift不宜少于2个:三、必要时应设置溶液槽的搅拌、进出口过渔等设施;四、溶液槽的材质、防腐和保温等要求应按药剂的性质确定。第4.5.9条药剂溶液的计量可采用计.泉或f专子流量计。第4.5.10条投加液氯应用加氯机,加氯机应有台备用.加品间内应设校核用氯敢的磅秤.第4.5.11条加氯间和氯瓶间应与其它工作间隔开,并应符合下列规定:一、氯瓶间必须设直接通向室外的外开门:二、班瓶和加规机不应推近采暖设备:三、应设每小时换气812次的通风设备,通风孔应设在外墙下方;四、室内建筑装修、电气设备'仪表及灯具应防腐.照明和通风设备的开关应设在室外;五、应在加氯间附近设置防毒面具、抢救器材和工具箱第4.5.12条氯瓶间应紧苑加氯间单独设置,并宜设起吊设施.第4.5.13条班瓶宜设分气罐和压力计。第六节肺M和化第4.6.1条对于污垢热阻值有严格要求的换热设备,应在冷却水的进、出口管设温度、压力仪表,在进口管设潦18:仪表.第4.6.2条身在循环水系统关键换热设备附近或在水处理间设监测换热器,并在下列地点设监测试片:、冷却塔下的集水池:二、冷却塔上塔管的旁路上.第4.8.3条补充水、循环给水、循环回水、旁滤出水、循环水排污等管宜设取样管。第46.4条循环水系统的常规检验项目宜在循环水场内进行,其它项目可在全厂化验室进行。第4.85>化验仪器仪表的配备应满足卜列项目的需要:一、水的物理、化学常规分析:二、腐蚀产物和污垢成分分析:三、冷却水及粘泥的微生物检测:四、腐蚀率测定:五、污垢热阻值测定;六、药剂纯度分析。第五章循环水泵房及附属建(构)筑物Kf施水泵房第5.1.1条循环水泵宜设在泵房内。第5.1.2条循环水泵宜按自港启动设计。当不具备自灌启动条件时,应设直空抽气启动设施,引水时间不应超过5分钟。第5.1.3条循环冷水泵和热水泵的配置应满足用户水量变化的需要,并应有30%50%的备用台数。第5.1.4条每台循环水泵宜采用独立的吸水管并应留有0.51.0米的安全吸程。当泵房内的吸水管与压水管管沟敷设时,管沟应有活动盖板。泵房内地上和架空管道不得阻碍通道和跨越电气设备。第5.1.5条水泵进出水管上直采用蝶阀:当出水管选用闸阀且直径大于300亳米时应用电动阀门。水泵的切断阀、止回阀均应设支地或支架。第6.1.6条泵房应有能通过最大设备的门,其宽度应大于该设备0.30.5米。泵房内应设检修场地.第5.L7条泵房内应设吊军,并符合以下规定:一、起重量为0.52吨时,设手动单轨吊车;二、起重量为25吨时,设手动桥式吊车:三、起重量大于5吨时,设电动桥式吊车。第二节其它构筑物第5.2.1条冷(热)吸水池应为钢筋混凝土结构。每座水池可根据需要分成几个吸水间。吸水间之间可设壁板阀。集(管)道与水池联接处应设格栅、格网及起吊设施。第5.2.2条吸水池的设计应符合卜列要求:一、吸水池的有效容积宜不小于最大泵的5分钟扬水量:二、在最大泵送流量时,鼠低水位距吸水管喇叭口下端不应小于0.5米;三、吸水管喇叭口的大口直径应为吸水管管径的131.5倍:四、吸水管喇叭口外缘距池壁宜为喇叭口大口径的0.751.0倍;五、吸水管喇叭口下端距池底宜为吸水管管径的0.8倍,但不得小于0.5米;六、两个吸水管喇叭口外缘的净距应为大口直径的1.220倍。第三节操作容和变(IB)电间第5.3.1条循环水场的操作室宜设在泵房的端部,并设隔声观察窗和直接通向泵房及室外的门。室内地面应高于室外地坪和泵房地面。第5.3.2条循环水场的主要监测仪表宜引入操作室集中显示、记录和控制。第5.3.3条操作塞内应有调度电话、行政电话。第5.3.4条高、低压配电间宜鸵近操作室并设值班第六章仪表与控制第6.0.1条循环给水和回水总管应设流量、压力和温度测量仪表:旁灌水管、补充水管和排污水管宜设流量测量仪表。第6.0.2条吸水池和冷却塔集水池宜设遥测液位计及液位报警设施,并宜根据液位自动调节补充水量。第&0.3条主要机泵应设置就地开、停按钮,并在操作室内设停车按钮和指示仪表。第6.0.4条每台水泵的出水管应设压力表。非自灌泵的吸水管应设真空表。第6.0.5条风机减速器宜配有油位指示、油温指示及升温报警和自动停车设施。第6.0.6条应设置风机就地开、停按钮,并在操作室设停车按钮和指示仪表。第6.0.7条冷却水采用加酸处理时,宜设PH值的监测或自动调节加酸量的控制设施。附录一名词解释序号名词说明1港环水用作冷却介质并管环使用的水.2循环水系统由撅格设备.冷却iS僵、水处理设施、水系,管道吸及W关辅助设施ifl成的用以提供簿环水的系统.3放开式循环水系统冷却水与大气直接接触的M环水系统.-1横流式冷如塔游水埴料的径深横流式冷却塔侧的湖水装置的深收.5气空位于横流式冷却塔除水册之后,风机风筒底部水平找之下的空间.6干扰进入冷却塔的玄勺中持有郃分由附近其它冷却塔排出的湿热空气的现象7回流冷却塔帮出的部分湿热空气.又被吸I可塔内的现象.8异养曲总数按细的¥皿计数法求出摊本升水中所含异养值的总数(以个/冬升计9粘泥生物枯泥的简称.由微生物及乂产生的粘液与K它有机的、无机的杂质粘附在塔、设品.曾道表面上的粘浊物陵.10枯龙用标潴的浮辘生物网.在定时间内过流定我的水.将我郎下来的骰浊物和水在At简内静置½Wf"l,测出沉淀后粘泥的体积,接毫开/米3计券.续表序号名M说明11污斯燃B乂称污漏半效,是换热设备冷却水何尔污垢热Bl假的Si称,表示由干沉积物使传解效率b-WfliJStfl.单位为米士开,R(米2.小时C/平米).是传络过程中总热阳的分.典热设备两次梢洗之何维持正常操作的时间为一年所达到的污垢热Hlffl即年污垢妈胤依12腐ti军果据金场单位表网枳在菜位时何内因WJ蚀引起的失JR计汨的平均皿度(取名米/年计)衣示相劝的均匀的胸蚀理度.(3清洗在循环水系统中,在旗腰前采用化学和物理方法满除金网表面的油脆.锈及其它公版的过程,附录二用词说明本规范条文中要求严格程度的用词,在执行时按下述说明区别对待:(一)表示很严格,非这样做不可的用词:正面词采用“必须”;s三三s“珠”。(二)表示严格,在正常情况下应这样做的用词:正®词采“应"反而邮朝“和Z”或“不得”o表示允许稍有选择,在条件许可时首先应这样做的用词:正面词采用“宜”或“可”;反面词采用“不宜”。本规范主编单位,参加编制单位和主要起草人名单主编单位:中国石油化工总公司北京石油化工工S公司参加编制单位:中国石油化工总公司洛阳石油化工工程公司主要起草人:曾昭治、孔令琴
