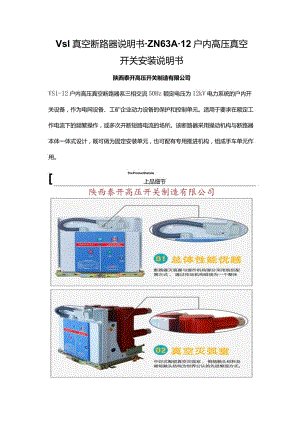

Vsl真空断路器说明书ZN63A12户内高压真空开关安装说明书陕西泰开高压开关制造有限公司VS1-12户内高压真空断路器系三相交流50Hz额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。TheProductDetails上品细节陕西泰开高压开关制造有限公司产品结构及特点真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铝触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成,因而它特别抗爬电。这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。断路器在合闸位置时主回路电流路径：上出线座28经固定在灭弧室上的上支架27到真空灭弧室内部静触头，经动触头及其联接的导电夹，软连接，至下支架30,下出线座32o由绝缘拉杆34与内部碟形弹簧33经过断路器连杆系统来完成断路器的操作运动及保持触头接触。断路器出厂时各电流等级均装有防尘绝缘筒盖，在实际使用中额定电流125OA及以下等级运行时均可不必去除,额定电流1600A及以上等级运行时必须去除。操动机构操动机构是平面布置的弹簧储能式操动机构，具有手动储能和电动储能功能，操动机构置于灭弧室前的机构箱内,断路器的机构箱同时用作操动机构的构架。机构箱被四块中间隔板分成五个装配空间，期间分别装有操动机的储能部分，传动部分，脱扣部分和缓冲部分，前部设有合，分按钮，手动储能操作孔，弹簧储能状态指示牌，合分指示牌。这样，灭弧室和机构前后布置组成一个整体，使两者更加吻合，减少不必要的中间传动环节降低了能耗和噪声，使断路器的功能更加可靠。该断路器具有寿命长，维护简单，无污染，无爆炸危险，噪音低等优点，比适用于频繁操作等条件比较苛刻的工作条件。断路器即可装入手车式开关柜。也可用于固定式开关柜。
