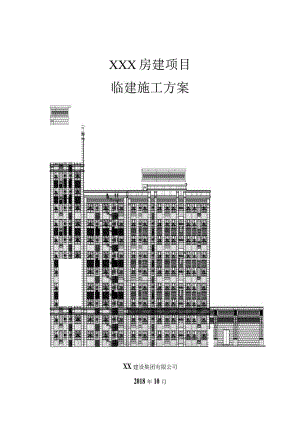

×××房建项目-临建施工方案（图文、全面、原创）.docx

XXX房建项目临建施工方案XX建设集团有限公司2018年10月目录一、编制依据及原则4（一）、编制依据4（二）、编制原则4二、工程概况5（一）、工程简介5（二）、一般要求5三、临建施工总体部署6四、现场办公区临建11（一）、办公室11（二）、路面硬化及绿化12（三）、旗台12五、生活区临建13（一）、生活区门禁系统13（二）、生活区围挡13（三）、场地硬化与场内绿化14（四）、工人住房15（五）、餐厅16（六）、厨房、开水房16（七）、厕所、淋浴室18（八）、排水沟21（九）、隔油池22（十）、洗漱台23（十一）、化粪池24（十二）、垃圾桶25（十三）、晾衣杆26（十四）、消防设施26（十五）、临水布置26（十六）、排水设置26（十七）、临电布置27六、施工区临建28（一）、围墙28（二）、加工区28（三）、临时道路30（四）、现场垃圾站30（五）、大门31（六）、门禁系统32（七）、门卫室33（八）、现场厕所33（九）、现场化粪池34（1）茶水亭35（十二）、一级柜35（十三）、试验室设施37（十四）、消防泵房37（十五）、路灯38（十六）、其他临建设施38七、安全文明施工管理41（一）、安全施工管理目标41（二）、安全施工管理措施41（三）、文明施工管理42（四）、现场环保工作管理42（五）、消防保卫措施43一、编制依据及原则(一)、编制依据1、现有场地情况以及业主提供场地的情况；2、现有的设计规划；3、办公、生活区使用人数；4、相关规范序号规范规范编号1施工现场临时建筑物技术规范JGJ/T188-20092建设工程施工现场生活区设置和管理规范DBl1/T1132-20143压型金属板工程应用技术规范GB50896-20134建设工程施工现场消防技术规范GB50720-20115建设工程临建房屋技术标准DBl1/693-20176施工现场临时用电安全技术规范JGJ46-20055、其他要求(1)、业主对于办公、生活区的要求(2)、施工进度要求(3)、集团公司对于现场布置的要求(二)、编制原则1、严格执行施工过程中涉及的相关规范、规程和技术标准。贯彻执行国家和地方政府的方针政策、法律法规。2、结合城市道路和可使用地块布置施工场地，对运输车辆的进出及走行线路合理规划，制定切实可行的交通组织方案。3、本着便民、利民的原则进行方案的选择，同时尽最大的可能为业主、周边环境、其他承包商提供方便。4、临时房屋及其他设施布置力求美观、安全、经济、合理、实用。5、生活、生产区域分开，方便施工组织，有利于安全生产。6、消防设施的布置满足防火要求。二、工程概况（一）、工程简介本工程为西城区XX北里（C地块、D地块）居民住房改善项目，北至XX北里十号楼北侧，西至三里河路，南至XX南街，东至XX子丑寅卯居住区。C、D地块工程的总建筑面积为63052.2m2O其中C地块总建筑面积为：38717.02m2,地上建筑面积为25491.84m2,地下建筑面积为13225.18m2；D地块总建筑面积为：24335.22m2,地上建筑面积为16040.76m2,地下建筑面积为8294.46m20要求工期为803日历天。临建设施为满足工程施工、管理、生活需要，临时设施有：职工宿舍、卫生间、淋浴间、开水间、施工临时道路、门禁、垃圾站、洗车池、消防泵房等。（二）、一般要求根据本工程现场条件、施工环境,在进行现场平面布置时充分考虑其合理性,保证工程施工的需要，布置时遵循以下原则及要求：1、在平面布置中充分考虑施工机械设备、办公、道路、现场出入口、临时堆放场地等，优化合理布置。2、施工材料堆放应尽量设在垂直运输机械覆盖的范围内，以减少发生二次搬运。3、中小型机械的布置，要处于安全环境中，避开高空物体打击的范围。4、本工程应着重加强现场安全管理力度,严格按照公司安全管理要求进行管理。5、本工程要重点加强环境保护和文明施工管理的力度，使工程现场永远处于整洁、卫生、有序合理的状态。6、控制粉尘设施排污、废弃物处理的布置。7、设置便于大型运输车辆通行的现场道路并保证其可靠性。三、临建施工总体部署本工程管理人员办公区拟设置在D区北侧（在D区不具备施工条件时）暂设在C地块施工现场的东侧，工人生活区设置在C地块施工现场外南侧。工人生活区与生产区采用围栏分隔开。现场办公区及配套设施占地面积约165m20工人生活区占地面积约650布，其中食堂占地面积约100m2,工人生活区采用压型彩钢板房屋，占地面积约255m）场地布置详见附图1、附图2-现场总平面图。,(Wlot图3.1.21D地块现场平面布置图购置/租赁临建房屋购置临建房屋分供单位北京拟配置管理人员人数20办公区临建房屋搭拆安排（计划日期）2018、10月2020峰值劳动力人数200计划配置供多少人使用的民工宿舍200办公区取暖方式空调办公区临建房屋搭拆安排（计划日期）2018、10月2020生活区取暖方式空调生活区临时设施搭拆安排（计划日期）2018、10月2020（一）、各临建房屋的材质、防火要求、房间数和面积临建房屋类型使用人数房间数面积(m2)耐火等级选取材料及防火等级层数办公区管理人员办公用房彩板房206125A彩钢板夹芯岩棉，A级2监理办公用房彩板房8242会议室彩板房12121休息室彩板房4121库房彩板房/121生活区宿舍彩板房20031640A彩钢板夹芯岩棉,A级3厕所彩板房2301淋浴房彩板房24421开水间彩板房1131厨房彩板房1841餐厅彩板房1401现场保安室彩板房219AA1劳务办公室彩板房/242AA1库房彩板房/121AA1标养室彩板房/121AA1现场消防泵房暂定利用中水泵房/142AA1厕所彩板房/242AA1淋浴室彩板房/121AA1茶水亭铁艺/19AA1垃圾房彩板房/121AA1彩板房总建筑面积约1307m2砌筑或现有房屋总面积0临建房屋总建筑面积约1307m2（以上数据仅供参考，具体以实际为准）四、现场办公区临建（一）、办公室办公室位于C地块施工现场东侧，占地面积约IlOm2.办公区内设置办公室、会议室、休息室、库房等，以满足办公区的使用功能。图4.1.1现场办公室平面图图4.1.2现场办公室（实景图）序号部位做法1基础基础平整夯实，条形基础（240×300mm）,C20混凝土2地面（室内）一层地面二层铁皮防火板3墙面岩棉彩钢墙板，颜色保持彩钢板原状4门型钢门框彩钢复合门5窗定型尺寸塑钢窗6顶棚矿棉吸音石膏板（二）、路面硬化及绿化办公区采用C15混凝土浇筑，厚度15cm面层压光。1#主大门南侧及东侧为绿化、宣传区，设立XX建设旗台、企业宣传牌、九牌一图等，办公楼南侧道路东侧树坛。参考图4.2.1。（三）、旗台在现场1#主大门南侧设置旗台，长3.6m,宽0.85m,高0.7m,砖砌抹灰,外部贴瓷砖，具体见下图4.3.1图4.3.2。图4.3.2旗台效果图（参考）五、生活区临建考虑工人生活和工作的便利、现有场地的情况以及工程所需的人员数量，拟在生活区布置1栋3层彩钢板房作为工人宿舍，利用一层彩钢板房从西向东依次设置厕所、淋浴室、开水间等功能性房间。在宿舍东北侧设置厨房操作间，操作间距离宿舍5m以外。在厨房南侧一层彩板房内设置餐厅，厨房处设置盥洗区，晾衣区。生活区内所有临建布置均按照建设工程施工现场消防安全技术规范（GB50720-2011）中相关规定要求进行，满足消防验收要求。图1、图2为生活区临建平面图。（一）、生活区门禁系统生活区采用门禁系统,工人进出生活区须刷卡。门禁系统详见图6.6.1、图6.6.2生活区通道平面及立面图。（二）、生活区围挡生活区采用隔离网围挡与施工生产区隔离开来，单片隔离网尺寸为：高度3.Om,宽度1.74m,每隔1.8m设id一根立柱,立柱采用80mm*80mm*2.Omm的方管，采用在硬化路上钻20cm深的12cm*12cm的立柱孔，埋入方管后浇筑C35快凝混凝土固定。围挡必须确保安全、严密、牢固可靠，达到整齐美观大方的效果。图5.2.1西侧围挡立面图图5.2.1北侧围挡立面图（三）、场地硬化与场内绿化对生活区内非建筑和非绿化用地进行硬化处理。图5.4为场地硬化区具体范围，其中阴影区域（除绿化区外）采用100nIm厚C15混凝土硬化。硬化做法：结合生活区场内布置实际情况，在生活区进行适当绿化，前期拟在生活区东侧（楼梯东侧）设置绿化区，绿化边界使用水泥砖（尺寸为240X115X53mm）,45°连续设置，高于地面5cm,绿化区面积共计51120争取给现场工人提供一个绿色、舒适的居住环境。图5.3.1生活区道路硬化平面图（四）、工人住房根据施工现场临时建筑物技术规范（JGJ/T188-2009）相关规定，工人宿舍人均面积不宜小于2.5m20本工程预估高峰时期现场施工人数将达到240人。共设设置1栋宿舍楼，楼层为3层，为彩钢板房搭设。共有房间36件（其中宿舍31间，每间住8人；另3间为厕所、淋浴间），每个标准房间的尺寸为5.46X3.64X2.56m。同时每个宿舍标准房间内均设置空调、低压USB插口等配套设图5.4. 1宿舍内部（参考）图5. 4. 2宿舍低压USB插口（实景）（五）、餐厅（六）、厨房、3图5. 5. 1餐厅平面布置图开水房在生活区C地块南侧宿舍楼一楼设置餐厅，尺寸为5.46X1Inb高2.56m。序号部位做法1基础水泥砂浆抹灰/5*tu5/尹150室内地面室15混2回熄土夯实240X115X53i三rC15混凝土垫层一W°flfl*,<.*1.<:4./、/,<'V.缪2墙面彩钢板材质，颜色保持彩钢板原状3地面50mm厚Cl5混凝土地面，上铺设600X60OnIm地砖4排水沟宽度25Omnb深30Omnb按图纸中所示的方向0.5%找坡。排水沟两边砖砌，1:3水泥砂浆抹面，底部采用5cm厚细石。生活污水排入外接污水井，采用尺寸300×600mm的树脂水篦子5门窗采用定型尺寸塑钢窗；门尺寸为2000X93OnInb窗尺寸为1740×930mmo6吊顶石膏板吊顶生活区内设置1个厨房，内含隔售间、操作间、储藏室。尺寸为5.46×14.56m,高2.56m。内部布置待专业厨师确定后进行具体布置。做法序号部位基础2墙面彩钢板材质，颜色保持彩钢板原状3地面50mm厚Cl5混凝土地面，上铺设600×600mm地砖4排水沟宽度250mm,深30Omnb按图纸中所示的方向0.5%找坡。排水沟两边破砌，1:3水泥砂浆抹面，底部采用5cm厚细石。生活污水排入外接污水井，采用尺寸300×600mm的树脂水篦子5门窗采用定型尺寸塑钢窗；门尺寸为2000X93Omnb窗尺寸为1740×930m11)o6吊顶石膏板吊顶W翻台fM560图5.6.1食堂平面布置图开水房布置在食堂东侧一层彩钢板房内，尺寸3.6OX3.60m,层高为2.56m0开水房内砌筑地台，尺寸2610X1000X20OmIlb砌筑使用灰砂砖(240X115X53mm）,外侧水泥砂浆抹灰。开水房内设置2台热开水器，开水器型号为ZKT80,外形尺寸630×450×128mm。图5.6.2开水房图图5.6.3ZK-180热水器（七）、厕所、淋浴室男厕所房间尺寸为5.46X5.46m,层高2.56m,内设置4m小便池、10个蹲位；男浴室房间尺寸为5.46X3.64m,内设更衣柜、更衣台；女厕所（兼做女淋浴房）房间尺寸为5.46X1.80m,层高2.56m,内设2个蹲位，2个淋浴头，每个淋雨间距900三o女浴室西侧墙上设置挂衣架及更衣台。浴室进门设置屏风,材质同板房。浴室房间内热水供应采用太阳能热水器，绿色节能，太阳能布置在彩钢板房顶层上部，热水器基础及支架需加固处理。图5.8.15.8.8分别为厕所布置图、浴室布置图、厕所内部（参考）、太阳能热水器（参考）、蹲位平面及剖面图、小便池剖面图。图5.7.1生活区卫生间及浴室平面布置图图5.7. 2工人厕所（参考）图5. 7. 3浴室用太阳能热水器（参考）外墙基础采用C型钢与膨胀螺丝固定到基础上。2墙面彩钢板材质，颜色保持彩钢板原状3地面50Inln厚C15细石混凝土垫层，表面拉毛处理，铺300X30Omm防滑地砖，2%坡向地漏浴室内设置排水沟，沟宽250mm,深度15Omnb上盖300X60OnInI树脂水篦子，2%坡向地漏。水通过地漏沿排水管道排向室外污水检查井。4蹲位根据所安装产品的排污口，在离墙适当的位置预留下水管道，同时确定下水管道入口距地平面的距离。将连接胶塞放入蹲便器的进水孔内卡紧。在与蹲便器进水孔接触的外边缘涂上一层玻璃胶或油灰，将进水管插入胶塞进水孔内，使其与胶塞密封良好，以防漏水。保持蹲便器的稳定性，固定性。在蹲便器的出水口的边缘涂上一层玻璃胶或油灰,放入下水管道的入口旋合，用焦渣或其它填充物将便器架设水平。检查各接合处无漏水情况后，用填充物将便器周围填实，同时陶瓷与水泥砂浆的接触面填上IClll以上的沥青或油毡等弹性材料。用水泥砂浆将蹲便器固定在水平面内，平稳、牢固后，然后在水泥面上铺贴卫生间地砖。蹲位设置防潮抗贝特板隔断，隔断厚度20mm,高度900mm。5小便池水泥砂浆砌120mm厚实心砖墙，抹1:2.5水泥砂浆，铺贴300X300Imn瓷砖，2%坡向地漏，通过De75的UPVC管道接至排水主干管上。6窗卫生间、浴室采用定型尺寸塑钢窗；窗尺寸为1740X930mm。图5. 7. 4蹲位平面图图5. 7. 5蹲位1-1剖面图o 槽底1.全治岫面4本混2.10昂14水%砂菜335L34干硬性缗石多及土4聚氮诙防族冷阳一布n金)5.h3水泥砂蒙坡坡4量4处10)50“ 240 130 忡图5. 7. 6蹲位2-2剖面图图5. 7. 7小便槽剖面图-3tf OOC()排水沟人工挖沟，排水沟宽度250mm,起始处深度15Omnb上盖300X60OnUn树脂水篦子，按图纸方向0.2%找坡。住00司OOE图5.8.1排水沟剖面图（九）、隔油池尺寸：2.44mXL94m,池深L55m01:2.5水泥砂浆24Onim厚实心砖砌筑,内壁1:2.5水泥砂浆抹灰。上部铺C20钢筋混凝土预制盖板。具体做法见图5.9.15.9.3o图5. 9.1隔油池平面图置MfDNlOo00llnl70lc2 Oo8LH。出生Ooa 0外地面UQLT抹面图5. 9. 2隔油池IT剖面图ZQL-I图5.9.3隔油池2-2剖面图（十）、洗漱台沿储藏室外墙及围挡边缘设置1个L型洗漱池，共有水龙头10个，洗漱池的尺寸为7000X840X800mm,实心砖砌筑。D25水管 固定在中间台上1÷Oo70034-辜IOOo水梢底板配筋单排双向4> 80300W -混丁土标号C20:、未底板下砌筑墙体完成 水槽底板支设模板浇筑图5.10.1洗漱台横剖面图840水管四周找坡废水经 '由顼理水管通入地下主管o8Del60PVCW/IoOmm厚C15混凝土压光硬化地面图5.10.2洗漱台竖剖面图（十一）、化粪池住宿人数约200人,Wl=200×0.7×25×24（24×1000）=3.5m3,W2=0.000192×200×0.7×90=2.42m3,所需化粪池有效容积大于W=W1+W2=5.92设置1个化粪池，工人生活区化粪池尺寸为5380×2140×1800mm,有效容积6m:200mm厚钢筋混凝土底板，内配C8钢筋网片，C20混凝土浇筑。240X115X53灰砂砖砌筑，1:3水泥砂浆抹平，上铺空心预制盖板（尺寸2500X500X15un）°如下图所示。具体做法详见附图IOo图5. 1Ll化粪池平面图DQL-H7-1Q)aDN100 JU1PMC0琳林诉20 mifCK）也凝二朝图5. 11.2化粪池17剖面图图5.1L3化粪池2-2剖面图a!厂 F（十二）、垃圾桶生活区设置4个封闭垃圾桶，设专人定期清运。图5.12.1垃圾桶（十三）、晾衣杆在生活区设置由晾衣杆组成的晾衣服，晾衣杆采用方钢管制作。（十四）、消防设施生活区内设置灭火器（ABC型5kg）,灭火器放于灭火器箱内，每层楼走道平台上设置6具灭火器，均匀放置。具体详见附图生活区消防平面布置图。（十五）、临水布置生活区生活用水由甲方指定的市政水表井管道提供，主管道采用钢塑复合管,管径DN50,支管管径见平面图。（十六）、排水设置1、生活区生活污水（含洗漱用水）排入生活区化粪池内，沉淀后排入扣钟北路上的市政污水井内。2、生活区污水主管道采用双壁波纹管，管径为DN200。3、生活区厕所、浴室、开水房、餐厅、厨房根据实际情况，设置相应地漏。4、生活区雨水排水方向由西向东，找坡坡度0.3%排入东侧市政雨水井内。5、生活区场地大面积平整后，宿舍区室内地坪高出室外地坪150mm,食堂等配套用房室内地坪高出室外地坪100mm。具体详见附图5-生活区排水平面布置图。（十七）、临电布置1、生活区每个二层、三层楼梯口处均有双头应急照明灯，电源由生活区配电箱应急回路引入。2、低压变电箱电源均为YJV-5*16,低压变压器引出低压电至36V低压变电箱，电源线BV-2*16,使用1个变压器，变压器容量为5KVA。3、每层楼前设置3个低压灯泡，电源由宿舍内照明回路引入。4、标准间内设置1个低压灯泡、2个4孔USB低压插座；标准间内照明电源为BV2*2.5PVC20,USB插座电源为BC2*2.5PVC20；空调插座电源支路采用BV3*6PVC40×20线槽。六、施工区临建（一）、围墙C地块及D地块采用围墙与周边建筑物、道路分隔。砌筑围墙采用空心砖砌筑（9皮砖）,底部基础采用50mm厚、600nm宽C15混凝土垫层，3皮灰砂砖砌筑。空心砖规格190X190X390mm,灰砂砖规格240X115X53mm。顶部采用灰砂破压顶，板砖按一竖二横。围墙每隔4m设一砖垛，截面为400X450。围墙内外采用IOmm厚水泥砂浆粉刷平整。在外墙每两个砖垛之间设置宣传壁画。图6.1.1图6.Ll砌筑围墙（实景图）（二）、加工区现场前期设置有钢筋加工区2处、木工加工区1处、机电加工区1处，加工区内地面硬化采用C20混凝土，厚度IOcm,加工区场地大小及具体位置详见现场平面布置图。其中每个钢筋加工区内均需设置1处钢筋加工防护棚。钢筋加工棚采用200X200X5mm方钢、IOoX50X3mm方钢、60X40X2m方钢、400×400XlOmm钢板焊接而成。钢筋防护棚外侧沿采用蓝色喷绘布，长轴两侧搭设防护栏杆封闭。屋面分别在3.Om处铺设一层0.5mm蓝色镀锌铁皮瓦防雨，上面铺一层竹笆片防砸，在3.8m处再铺一层竹笆片作为防砸层。钢筋加工防护做法如图6.2.1图6.2.3所示。图6.2.2钢筋加工棚正立面图（三）、临时道路考虑到工程实际情况，为保证工期的正常进行，现场临时道路采用C25混凝土硬化路面。具体位置详见现场平面布置图。（四）、现场垃圾站C地块垃圾池设置在现场C地块西北侧，为封闭式垃圾站。其中不可回收垃圾池尺寸为3.64mX3.64m,南、北墙高分别为2.7m、2.56m,彩钢板顶棚。剪力墙高度L5m,厚度20OninbC25混凝土浇筑，内有C8单层双向钢筋，1:3水泥砂浆墙面抹灰，上接30X30X3mm方钢。50mm厚C15细石混凝土地面沿东西向双向找坡，坡度1%。大门使用卷帘门。可回收垃圾池尺寸为2.73×3.64m,高度2.56m,使用彩钢板拼装。图6.4.1不可回收垃圾池平面图图6.4.2不可回收垃圾池A-A剖面图（五）、大门施工现场C、D地块8个出入口，位于现场C地块西北侧的1#门为主大门。C地块东北侧2#大门、C地块西南侧3#大门、D地块东北侧4#大门及D地块西南侧5#大门，用于车辆通行。其中C地块西南侧3#大门及D地块东北侧4#大门设置门禁系统，用于施工人员、项目管理人员通行。现场C地块西南侧6#大门、D地块西北侧7#大门为辅助门。1#主大门采用门楼式大门，基本要求如下：门柱：门楼式门柱为钢结构主体架，外薄铁板，截面尺寸为ImXInI,总高度为6.5m,门柱从地面至顶为蓝色。门楣：采用户外喷绘，门楣高度为L5m,颜色为蓝色；标识反白，尺寸为ImX1m；大门：大门为双开门，总宽度为8m,主龙骨采用70mnX7（）nX3mn方管，次龙骨采用50mmX50mmX3m方管，进行焊接，外包镀锌铁皮；基础：门楼式大门基础底部整平夯实,浇筑1200X1200X100Omm（长义宽X高）C25混凝土，基础面预埋4个钢板，尺寸300X300XIOmm,锚筋为直径10的圆钢，长IoOnlnb锚入基础。除主大门外，其他通行车辆大门及辅助大门采用无门楼式大门，基本要求如下：大门：大门采用铁板焊制，总宽度为6m（对开），高度为2m。大门颜色为白色，每扇门上端及下端通长刷lX3m蓝色，门扇正腰为白色，喷涂蓝色XX建设字体及XX建设企业图标；门柱：门柱为砖砌，门柱界面尺寸为08X0.8m,高度为2.2m,其中O.2m为柱帽高度，柱帽为梯形，顶面积为0.6X0.6m。门柱（除柱帽外）通体为蓝色。励精图治中集建设中集建设产业报国（六）、门禁系统施工区在C地块西南侧3#大门设2套门禁系统（生活区及施工区各一套门禁系统），D地块东北侧4#大门设置一套门禁系统（闸机通道），生活区闸机通道尺寸为3.OmX3.OmX2.2m,含闸机2个，安全通道1个；每个施工区闸机通道尺寸为3.lmX3.0mX2.2m,含闸机2个，安全通道2个。此系统由闸机厂家定制，安全通道使用方钢（尺寸25X25Xlmm）制作。图6. 6. 1生活区通道平面图图6. 6. 2生活区通道立面图图6.6.3施工区通道平面图图6.6.4施工区通道立面图（七）、门卫室1、现场C地块3#大门及D地块4#大门各设置一间门卫室，采用厂家定制,尺寸为3.0m×3.0m×2.2m,材料采用双面彩钢夹芯板。门卫室应悬挂XX建设集团有限公司的“施工现场车辆管理和人员参观管理办法及门卫岗位制度”。并配备办公桌椅、登记本（访客借用安全帽记录）、值班表、紧急联络电话表及警钟系统等，门卫人员要统一着装并佩戴执勤袖标。2、门卫室侧窗朝围挡外，室内不得设床。3、门卫室内应长期存放不少于10个备用安全帽，确保每个进入施工现场人员（包括来访参观人员）都必须佩戴安全帽。330003图6. 7. 2门卫前视图（八）、现场厕所在C地块施工现场东侧设置厕所。厕所尺寸为llmX3.8mX2.85m,其中男厕所内5m小便池、10个蹲位，2个洗脸盆；女厕所内设置2个蹲位，一个洗脸盆。现场卫生间门口要张挂卫生制度标牌，尺寸为0.4mX06m,采用PVC板制作，白底蓝字，每天派专人打扫，保持环境卫生。图6.8.1现场卫生间平面图（九）、现场化粪池在C地块现场卫生间北侧设置一个化粪池，化粪池尺寸为5380X2140×1800mm,位置见附图1-现场平面布置图。（十）、洗轮机及洗车槽在C地块东北侧2#大门及D地块东北侧的4#大门进口处设置洗轮机和洗车槽，洗轮机厂家定制。洗车设备2m范围内地面向排水沟找坡。其中排水沟篦子制作采用以角钢为骨架，焊接直径32mm以上的钢筋，间距不大于50mm,或使用成品篦子，篦子表面可涂刷黄黑漆。汽车人员须保证所有车辆在离开工地前，必须清理干净车身及车胎，以免把泥土、垃圾或污物等带到市政道路上。goo300。AOO出入口大门H三三三三三一Tl三三三=三三IlIII1=三三三三三Illlll三三三三三三Illll6.10.2洗车设备实景图（十一）、茶水亭现场设置1处茶水亭,位于现场2#大门的西侧,平面尺寸为2.7X2.7m,高2.8m01、茶水亭内配置一套直饮水设备。（夏季高热天气配备解暑凉茶）。2、固定的盛水容器（直饮水设备）设立专人管理，并定期清洗消毒。3、直饮水设备维护严格，按照设备的维护要求进行，定期更换滤芯。6.11.1茶水亭现场效果图（十二）、一级柜现场设置一级柜，基础外侧采用灰砂砖（尺寸240×115×53mm）砌筑，高220mm；内侧回填±17cm,夯实压平，浇筑C15混凝土5cm。1、一级柜2台，分别设置在C地块西北侧及D地块西南侧靠近甲方已装箱式变压器处。2、场内按施工需要设置二级配电箱6台，塔吊配电箱4台及若干三级配电箱（详见临电施工方案）。3、配电箱防护罩采用40X40X2m方钢、30X30X2mn方钢、150X150X1Omm钢板焊接而成。稳固安置在混凝土承台上并应接地。顶部采用双层硬防护，底层为彩钢板，上层为模板。并设不小于5%坡度的排水坡。双层硬防护间的防护棚外立面挂蓝底白字的安全宣传标语：加强安全用电，防止触电伤害。防护棚正面安全警示牌和安全责任牌，侧面挂公司标识。配电箱栏杆刷红白相间警戒色。（相见下图）。6. 12. 1 一级柜剖面图6.12.2 一级柜现场效果图（十三）、试验室设施在C地块现场办公室的北侧设置标养室，用于进行试验样品制作及保存。（十四）、消防泵房1、施工现场设置临时消防泵房，供C地块及D地块临时消防用水。室外消防用水管网沿两地块布置成环状。室外消防环网采用焊接钢管，管径不小于DNlOOo设置室外消火栓，间距不超过120io2、消防水泵按照一用一备的要求进行配置。消防水泵电源接线应从现场配电室或一级柜的上桩头接入。3、消防泵房内水箱尺寸为5X3.5X2m,水箱放置在条形基础上，型钢底架由140×60×8mmGB707-88槽钢满焊而成。底座中与水泥基础垂直方向的槽钢为主梁。底座的槽钢排布形式对应水箱底板排布方式，保证每块单板四边都有槽钢支撑。预埋件为200×200×IOmm钢板与20×300螺纹钢架焊接而成。6.14.1消防泵按一用一备配置图5.0M:200220026. 14.2水箱基础及底架图（十五）、路灯路灯采用控照式节能型，因道路靠近围墙，节能灯放置在围墙上，沿道路每隔20m设置一盏，满足照度要求。图6.15.1控照节能灯型号（十六）、其他临建设施电缆沟人工挖沟，宽25Omnb深300mm,C15混凝土垫层5cm,填制沙子。遇到现场材料运输干道，需提前埋设管道。树坛在现场东侧外人行道原树植处砌筑树坛，采用灰砂砖（尺寸240X115X53mm）砌筑，1:3水泥砂浆抹面。图6.16.1树坛平面图图6.16.3树坛效果图（参考）人车分流结合现场道路实际情况，为保证现场人车有序工作、安全施工，在现场道路边缘设置挡车器，保证人车分流，且行人道宽度不小于LOln。挡车器拟采用钢管挡车器，尺寸2000X76X300X2.5mm,上刷黑黄漆，如图6.16.3所示，钢管挡车器用螺栓固定，现场每个挡车器间距L8m。安装效果图6.16.4所示。图6.16.4钢管挡车器图花坛在现场旗台南侧九版一图及企业宣传栏处设置花坛，长10m,宽1m,采用灰砂砖砌筑，外侧水泥砂浆抹灰，并喷XX蓝漆。具体见图6.16.66.16.8。现场排水沟人工挖雨水沟，雨水沟宽度250mm,起始处深15Onlnb上盖300X60OnIm树脂水篦子，按图纸方向0.2%找坡，沿现场硬化道路一侧布置，排水沟布置详见附图1-现场平面布置图。图6.16.7排水沟剖面图七、安全文明施工管理(一)、安全施工管理目标在工程现场安全文明施工管理目标：争创北京市建筑施工标准化文明示范工地。项目部设立文明施工管理小组，项目经理担任组长，设专职文明施工管理人员负责文明施工的管理工作。制定保证措施，建立定期检查制度，落实责任制。按文明安全工地要求制作设立门口标志牌，九版一图。进入施工现场的施工人员必须全部佩戴胸卡，对工人实行实名制，正规管理法，要求工人做到举止文明。出入口设警卫24小时值班，未经允许不得随意进入施工现场。各专业队组之间密切配合、团结合作。(二)、安全施工管理措施1、一般措施(1)、现场施工人员要认真遵守国家安全法令、法规,遵守施工现场的安全条例。(2)、工程施工前，编制各项分项工程安全防护措施，确保安全生产。(3)、工地执行领导班子安全值班制，建立值班记录,及时处理发现的安全问题。工地建立安全领导小组，具体管理现场全面安全生产。(4)、项目经理部劳务分承包方进场3天内，进行三级入场教育，并进行考核,考试合格后发胸卡，持卡上岗，并与之签订安全生产协议书和消防协议书。(5)、进入施工现场的所有人员必须戴安全帽。(6)、其他安全防护措施按“北京市建筑施工现场安全防护基本标准”执行。2、安全用电管理(1)、施工现场临时用电，要按规范要求编制临时用电施工方案。进场后，组织技术人员、施工人员、电工对现场进行勘查，根据建设单位提供的电源位置，做好现场用电的布置。(2)、建立临时用电安全技术档案，内容包括：临电组织设计全部资料；临电修改全部资料；技术交底资料；临电工程检查验收表；接地电阻遥测记录；定期检查记录；电工维修记录。全部技术资料设专人保管，并统一归档。对现场临时用电工作，项目部由生产经理负责每月检查一次。(3)、项目部每旬组织一次安全用电检查，值班电工要经常巡查现场，发现问题及时处理。（4）、使用电气设备前，要按规定穿戴和配备好合格的劳动防护用品。（5）、电缆不得沿地面明敷，埋地敷设时过路及穿过建筑物时必须穿保护管，转弯处和直线段每隔20m处要设电缆走向标示桩。（6）、配电箱内开关电器要合格有效、动作灵敏可靠、安装牢固、配置正确合理，保护零线和工作零线分开设端子板。（7）、配电箱正门里侧设本箱接线系统图，开关电器、端子板等要标明用途。箱内配线排列整齐。（8）、施工用电实行三级配电逐级漏电保护，消防电源要设专路供电和单独控制。（9）、电焊机、钢筋埋弧焊机使用时，焊把线要同时拉到施焊点。电焊机使用时要有防雨水、防砸措施。（三）、文明施工管理1、贯彻执行上级发布的场容管理条例，合理划分施工现场管理范围，明确责任，定人定岗。2、现场所有材料、工具、机械进行合理布置、设有明显标识牌，材料、机械设备严格按照现场平面图进行放置，不准乱堆乱放。3、工程施工前要持开工许可证，到有关部门办理安全生产许可证、消防许可证、环境保护许可证。4、项目部要编制保证实施文明安全工地及达标实施计划措施。（四）、现场环保工作管理1、现场成立由项目经理担任组长的环境保护领导小组，并建立有效的环境保护自我保证体系，发挥监控作用。2、施工现场设立垃圾站，施工现场的垃圾及时清理。垃圾应及时集中清运。3、运输材料车辆，不准在路上洒落材料，装车的土方及散装材料、垃圾，必须低于槽帮15cm,驶出现场前必须将其排实，出场的车辆必须冲洗干净后方可驶出场外。水泥和其他易飞扬的细颗粒散体材料时必须采取有效措施封闭严密，杜绝遗洒，污染道路，卸运时要防止扬尘。4、做好现场降尘工作，现场道路加强清扫，配备洒水设备专人洒水防尘，及时清理浮土。垃圾不得任意抛洒，使用密封式的容器处理杂物，并适当洒水润湿,在现场集中分类堆放。5、电刨、电锯等强噪声机械要安装在封闭式防护棚内。施工时禁止扔掷和敲击钢模、架管、铁件等会造成较大噪音的物品。（五）、消防保卫措施1、成立现场消防保卫小组，制定并执行保卫、巡逻、门卫制度。严格遵守北京市消防安全工作的有关规定，贯彻“预防为主，防消结合”的方针，逐级落实消防责任制。2、施工现场设立防火标志牌，防火制度上墙，配备充足的消火栓、水龙带等消防器材，成立义务消防队，定期进行检查。3、施工现场消防设施应保持完好状态，布置合理，灵敏有效，使用方便。4、施工现场严禁吸烟，
