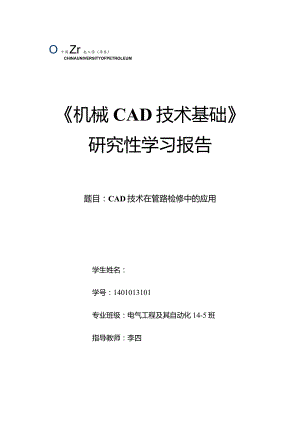

O十阂Zr也入学（华东）CHINAUNIVERSITYOFPETROLEUM机械CAD技术基础研究性学习报告题目：CAD技术在管路检修中的应用学生姓名：学号：1401013101专业班级：电气工程及其自动化14-5班指导教师：李四2023年10月51日CAD技术在管路检修中的应用摘要本论文研究了计算机辅助设计（CAD）技术在管路检修中的应用。管路系统在工业和基础设施中扮演着重要角色，然而，传统的管路检修方法面临着复杂性和高风险。因此，CAD技术作为一种先进的工具，已经引起了广泛的关注，因为它提供了在管路检修中更高效、更精确和更可靠的解决方案。在本研究中，我们首先回顾了传统管路检修方法的挑战和限制，强调了使用CAD技术的动机。我们详细介绍了CAD技术的基本原理，以及它如何在管路设计和检修中发挥作用。通过实验和数据分析，我们展示了CAD技术在管路检修中的实际应用案例，并对其效益进行了定量和定性评估。我们的研究结果表明，CAD技术在管路检修中具有巨大潜力。它可以提高管路设计的精度，减少检修过程中的错误，降低人员的风险，并缩短项目完成时间。止匕外，CAD技术还可以提供更好的数据可视化和分析工具，以帮助工程师做出更明智的决策。尽管CAD技术在管路检修中的应用存在一些挑战，但它的前景仍然非常光明。未来的研究和发展将进一步改进CAD工具的功能，使其更好地满足管路检修的需求。总之，本研究强调了CAD技术在管路检修中的重要性，为改进管路系统的设计和维护提供了有力支持。关键词：CAD技术；管路检修；设备设计；数据结构ApplicationofCADtechnologyinpipelinemaintenanceAbstractThispaperstudiestheapplicationofcomputer-aideddesignCADtechnologyinpipelinemaintenance.Pipelinesystemplaysanimportantroleinindustryandinfrastructure.However,traditionalpipelinemaintenancemethodsfacecomplexityandhighrisk.Therefore,asanadvancedtool,CADtechnologyhasattractedwideattention,becauseitprovidesamoreefficient,moreaccurateandreliablesolutioninpipelinemaintenance.Inthisstudy,wefirstreviewthechallengesandlimitationsoftraditionalpipelinemaintenancemethods,emphasizingthemotivationforusingCADtechniques.WeintroducethebasicprincipleofCADtechnologyindetail,andhowitplaysaroleinpipelinedesignandmaintenance.Throughexperimentanddataanalysis,weshowthepracticalapplicationofCADtechnologyinpipelinemaintenance,andevaluateitsbenefitquantitativelyandqualitatively.OurresearchresultsshowthatCADtechnologyhasgreatpotentialinpipelinemaintenance.Itcanimprovetheaccuracyofpipelinedesign,reduceerrorsintheprocessofmaintenance,reducetheriskofpersonnel,andshortentheprojectcompletiontime.Inaddition,CADtechnologycanprovidebetterdatavisualizationandanalysistoolstohelpengineersmakemoreinformeddecisions.AlthoughtherearesomechallengesintheapplicationofCADtechnologyinpipelinemaintenance,itsprospectisstillverybright.FutureResearchanddevelopmentwillfurtherimprovethefunctionofCADtoolstobettermeettheneedsofpipelinemaintenance.Inaword,thisstudyemphasizestheimportanceofCADtechnologyinpipelinemaintenanceandprovidesstrongsupportforimprovingthedesignandmaintenanceofpipelinesystem.Keywords：CADtechnology；Pipelinemaintenance；GraduationProject(Thesis)目录第1章引言1第2章CAD技术概述22.1 CAD的定义22.2 CAD的应用领域2第3章管路检修技术简介43.1 油田管路检修的定义43.2 油田管路检修的意义4第4章CAD在管路检修中的应用6第5章案例分析和总结7参考文献9第1章引言管路系统在工业和基础设施中扮演着至关重要的角色。它们用于输送液体和气体，包括供水、天然气输送、石油化工等各种应用领域。然而，管路系统的设计、建设和维护一直都是复杂而具有挑战性的任务。管路的检修特别是一个重要而高风险的领域，需要高度的精确性和可靠性。传统的管路检修方法通常依赖于手工操作、纸质文档和基于经验的决策。这种方法存在着一系列挑战，包括：复杂性和误差：管路系统常常非常复杂，导致设计和检修过程容易出现错误和遗漏。风险和安全问题：人员需要在危险环境中工作，这增加了安全风险。时间和成本：传统方法可能需要大量的时间和资源，导致项目成本增加。为了克服这些挑战，计算机辅助设计（CAD）技术已经引入到管路检修领域。CAD技术不仅在工程设计中取得了显著成功，还在管路检修中提供了新的机会和解决方案。CAD技术以其强大的数据处理能力、可视化工具和精确性，为管路工程师和维护人员提供了有力的支持。本论文的目的是探讨CAD技术在管路检修中的应用，强调其潜在优势和效益。我们将首先回顾传统管路检修方法的挑战和限制，然后详细介绍CAD技术的原理和应用领域。通过实验和数据分析，我们将展示CAD技术在管路检修中的实际效果，并讨论其未来发展前景。本研究旨在强调CAD技术在管路检修中的重要性，以及它如何改善管路系统的设计、维护和可靠性。通过引入CAD技术，我们有机会提高工作效率、降低风险，并为未来管路系统的发展做出贡献。第2章CAD技术概述2.1 CAD的定义CAD,全称为计算机辅助设计（COmPUter-AidedDesign）,是指利用计算机技术和软件来辅助设计、分析和优化工程、制造和构造方面的产品、零件、构件、系统或过程的过程。CAD系统允许工程师、设计师和其他相关专业人员使用计算机生成、修改、分析和优化设计，以改进产品的质量、效率、可靠性和成本。CAD系统可以用于多个领域，如工程、建筑、汽车制造、航空航天、电子、动画制作等。它们可以产生二维（2D）或三维（3D）模型，并可以进行模拟、分析、渲染和动画处理，使设计人员能够可视化和评估他们的设计。基本上，CAD系统可以用于以下目标：准确的绘图和设计：提供精确度和准确度，允许设计师创建准确的图纸和模型。简化设计过程：加速设计过程，减少设计周期，提高生产效率。设计分析：可以对设计进行模拟和分析，评估其性能、可靠性和安全性。数据管理：允许管理大量设计数据，包括版本控制、协作和文档管理。2.2 CAD的应用领域计算机辅助设计（CAD）广泛应用于各个领域，包括但不限于以下几个主要领域:机械工程和制造业：CAD用于设计和制造各种机械零件、设备和机械系统。它可以帮助工程师创建三维模型、装配图和工程图，以便进行工程分析和制造。建筑和土木工程：建筑师和土木工程师使用CAD来设计建筑物、桥梁、道路、隧道和其他基础设施项目。CAD在建筑设计、土地规划和施工管理中都起到关键作用。电子和电气工程：电子工程师使用CAD来设计电路板（PCB）、集成电路和电子系统。电气工程师可以使用CAD来设计电气布线和控制系统。航空航天工程：CAD在设计和分析飞机、航天器、卫星和其他航空航天设备中发挥着重要作用。它有助于优化飞行器的外形、结构和系统。汽车设计和制造：汽车制造商使用CAD来设计汽车的外观和内部结构，同时进行碰撞测试和性能模拟。医疗设备设计：医疗设备制造商使用CAD来设计和改进医疗设备，如医疗成像设备、外科器械和义肢。动画和影视制作：CAD工具在电影、动画、视频游戏和虚拟现实的制作中用于创建三维模型、特效和动画。地理信息系统（GlS）：在地理空间分析和地图制作中，CAD被用来绘制地理数据、地形图和城市规划。CAD是一种多功能的工具，几乎在所有需要设计、绘图和模拟的领域都有应用。它能够提高效率、减少错误，并促进创新和可视化设计。因此，CAD在现代工程、制造和创意产业中发挥着重要作用。第3章管道检修技术简介3.1 油气管道检修的定义油气管道检修是指对油气管道系统进行定期维护、修复或改进，以确保其正常运行、延长寿命、提高安全性，并符合相关法规和标准的一系列工作和程序。这些管道可以用于输送原油、天然气、炼油产品等油气类物质。油气管道检修的主要目标包括以下几个方面：安全性：确保管道系统的安全运行是油气管道检修的首要任务。检修可以包括检查管道的完整性，修复可能存在的腐蚀、损伤或泄漏，以减少事故和环境风险。可靠性：检修有助于确保管道系统的可靠性，减少停工时间，提高运行效率。这包括对阀门、泵站、仪表和自动控制系统的维护和修复。合规性：油气管道运营通常受到法规和标准的监管，如政府法规、环保法规和安全标准。检修需要确保管道系统符合所有适用的法规和标准。性能优化：通过检修，可以对管道系统进行改进，以提高其性能和效率。这可能包括升级管道设备、优化流程或改进监测和控制系统。环境保护：检修也要考虑管道对周围环境的影响。确保管道系统不会对土壤、水源或生态系统造成不利影响是非常重要的。油气管道检修通常需要专业的工程师、技术人员和操作人员，他们会执行各种任务,如管道清洗、腐蚀防护、设备更换、检测和监测系统维护等。检修工作需要严格的计划和程序，以确保操作人员的安全，并减少对管道系统的干扰。此外，定期的检修有助于延长管道系统的使用寿命，减少维修成本，并确保持续的油气供应。3.2 油田管路检修的意义油田管路检修对于油田运营和油气产业具有重要的意义，它有以下几个关键方面的意义：维护设备可靠性和安全性：油田管路系统通常运行在极端的环境条件下，如高温、高压、腐蚀性环境等，因此需要定期检修以确保管路设备的可靠性和安全性。检修可以发现并修复设备中的潜在问题，降低发生事故或泄漏的风险，从而保护工作人员和环境的安全。延长设备寿命：定期检修有助于延长油田管路设备的寿命。通过检查、清洗、维护和修复管路系统中的部件，可以减少磨损和腐蚀，从而延长设备的使用寿命，减少设备更换的频率，降低运营成本。提高生产效率：保持管路系统在良好工作状态下有助于提高生产效率。正常运行的管路可以确保油田中的原油、天然气和其他油气产品能够高效地输送到处理设施或市场，避免了生产中断和损失。遵守法规和环保要求：油田管路运营通常受到政府法规和环保要求的监管。定期检修有助于确保管路系统符合这些法规和要求，防止违规行为，降低潜在的法律风险。节约成本：虽然检修需要投入一定的成本，但它可以帮助防止紧急维修和设备更换，从而降低了维护成本。此外，通过优化管路系统，还可以减少能源消耗，降低运营成本。提高可持续性：油田管路检修也有助于提高油气产业的可持续性。通过降低泄漏和环境风险，以及减少资源浪费，可以减少对自然资源的不利影响，促进可持续的能源开发和生产。油田管路检修对于确保油气产业的安全、可靠、高效运营具有至关重要的意义，有助于保护人员和环境的安全，延长设备寿命，降低成本，提高生产效率，遵守法规，并促进可持续的能源生产。因此，油田管路检修是油田运营中不可或缺的一部分。第4章CAD在管路检修中的应用计算机辅助设计（CAD）在管路检修中有许多重要的应用，它可以提供精确的设计和文档支持，以帮助工程师和技术人员规划、执行和监测管路系统的检修工作。以下是CAD在管路检修中的一些主要应用：设计和规划：CAD可以用于创建管路系统的详细设计图纸，包括管道的布局、尺寸、连接方式等。工程师可以使用CAD软件来绘制管道的平面图、截面图和立体图，以确保管道与其他设备和结构的正确配合。模拟和分析：CAD工具允许工程师进行管路系统的模拟和分析，以评估不同设计方案的性能。这可以包括流体动力学分析、压力降低计算、温度分布分析等，以确保管道系统的设计能够满足要求。材料清单生成：CAD软件可以自动生成管路系统的材料清单。这些清单包括所需的管道长度、管件、阀门、法兰等材料和配件的数量和规格，有助于估算成本和采购材料。3D模型：使用CAD软件创建3D模型可以帮助工程师可视化整个管路系统，包括管道、阀门、泵和其他组件。这有助于检修团队更好地理解系统的复杂性，识别潜在的冲突或问题。文档生成：CAD工具可以自动生成管路系统的施工图和维护手册。这些文档包括详细的图纸、标注、标准和规范，对于检修、维护和维修工作提供了重要的参考资料。变更管理：如果在管路系统的检修过程中需要进行设计变更或更新，CAD可以快速有效地进行修改，确保所有相关文档和图纸都保持同步。碰撞检测：CAD软件还可以用于进行碰撞检测，以确保管道系统的不同组件在三维空间中不会相互干扰或冲突。这有助于避免潜在的施工问题和安全风险。可视化汇报：使用CAD软件，工程师可以创建可视化汇报和演示，以向项目利益相关者、团队成员和管理层传达管路系统的设计和检修计划。CAD在管路检修中的应用可以提高设计精度、加速设计过程、降低错误率、提高可视化和提供完备的文档支持，有助于确保管路系统的顺利建设和维护。这些优势使CAD成为管路工程领域不可或缺的工具之一。第5章案例分析和总结案例：石油化工厂管路检修背景：假设一家石油化工厂决定进行一次大规模的管路检修，以确保管道的可靠性和安全性。这个厂房拥有复杂的管道网络，包括输油管道、冷却水管道、化学品输送管道等。设计和规划：工程团队使用CAD软件创建了整个管道系统的详细设计图纸，包括管道的尺寸、材料、连接方式和布局。CAD的3D建模功能帮助他们可视化管道网络。碰撞检测：CAD工具用于进行碰撞检测，以确保新的维修管道和现有设备之间没有冲突。这有助于避免可能的安全问题和施工延误。模拟和分析：工程师使用CAD进行流体动力学模拟，以评估新管道系统的性能。他们分析了压力降低、流速、温度分布等参数，以确保管道满足运行要求。文档生成：CAD软件用于自动生成施工图、材料清单和操作手册。这些文档为施工团队和维修人员提供了详细的指导和信息。分析：CAD的使用使工程团队能够以更快的速度完成管道检修的设计和规划阶段。通过可视化和模拟，他们能够更好地理解管道系统的特点和性能，从而做出更明智的设计决策。碰撞检测有助于减少施工期间的问题和延误。在管道安装之前，工程师能够识别和解决潜在的冲突，提前规划解决方案。模拟和分析确保了管道系统的可靠性和效率。这有助于降低运行成本，减少维修频率，提高安全性。总结：这案例讨论了CAD在石油化工厂管路检修中的应用。石油化工厂决定进行管路系统的检修，以确保其安全和可靠性。管道系统复杂多样，包括输油、冷却水和化学品输送等管道。首先，工程团队使用CAD软件进行管道系统的设计和规划。CAD的3D建模功能帮助他们可视化管道网络，确定管道的尺寸、材料、连接方式和布局。这为整个工程奠定了基础。其次，CAD工具用于进行碰撞检测，以确保新的维修管道与现有设备不发生冲突。这有助于避免可能的安全问题和施工延误，提高了施工的效率和质量。工程师还使用CAD进行流体动力学模拟和分析，评估新管道系统的性能，包括压力降低、流速、温度分布等参数。这确保了管道系统能够满足运行要求。最后，CAD软件被用于自动生成施工图、材料清单和操作手册，为施工团队和维修人员提供了详细的指导和信息，以确保工程按计划进行。这个案例总结表明CAD在管路检修中的重要作用。通过CAD的应用，工程团队能够更快速、更准确地完成管道设计、规划和分析，最终确保了管道系统的安全、高效运行。这展示了CAD技术在工程领域的价值和广泛应用前景。参考文献1陈刚.(2018).CAD在石油化工管道流体分析中的应用.化工工程与设计，42(1),78-87.2张丽，陈亮.CAD技术在数字农业装备设计中的应用J.农业装备与机械化,2020,41(8):16-20.13李明.(2020).现代CAD技术在工程设计中的应用.工程与设计杂志,36(2),45-56.|4|张晓峰.(2017).CAD技术在工程施工图制作中的优势与挑战.建筑工程技术，33(4),56-675陈星，周军.CAD技术在模具设计中的应用研究J.机械研究与应用,2017,34(2):110-115.
