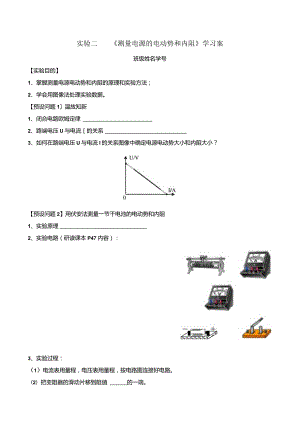

《测量电源的电动势和内阻》学习案.docx

实验二测量电源的电动势和内阻学习案班级姓名学号【实验目的】1、掌握测量电源电动势和内阻的原理和实验方法；2、学会用图像法处理实验数据。【预设问题1温故知新1、闭合电路欧姆定律2、路端电压U与电流的关系3、如何在路端电压U与电流I的关系图像中确定电源电动势大小和内阻大小？【预设问题2】用伏安法测量一节干电池的电动势和内阻1、实验原理2、实验电路（研读课本P47内容）：3、实验过程：（1）电流表用量程，电压表用量程，按电路图连接好电路。（2）把变阻器的滑动片移到阻值的一端。（3）闭合开关，调节变阻器，使电流表有明显示数，记录一组数据（八、S）,用同样方法测量几组/、U的值。（4）断开开关，整理好器材。4、处理数据：（1）用作图法求出电源的电动势和内阻:实验数据记录123456I/AU/V电动势E=内阻r=（2）用计算法求出电源的电动势和内阻：【预设问题3】拓展：若实验室里只有一个电阻箱以阻值0）和一个直流电流表（量程0A）和若干导线，试画出测量一节干电池的电动势和内阻的电路图。（电阻箱符号：?【预设问题4误差分析：本实验中测得的电动势和内阻与真实值比较，关系如何？产生误差的原因是什么？【学习反思】知识点、方法
