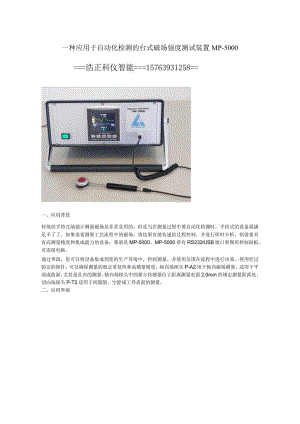

    一种应用于自动化检测的台式磁场强度测试装置MP-5000.docx

    一种应用于自动化检测的台式磁场强度测试装置MP-5000=浩正科仪智能=15763931258=一、应用背景传统的手持式场强计测量磁场是非常实用的,但是当在测量过程中要自动化检测时,手持式的设备就满足不了了。如果需要测量工艺流程中的磁场,将结果直接传递给过程控制,并进行即时分析,则需要具有高测量精度和集成能力的设备:那就是MP-5000。MP-5000带有RS232USB接口和图形控制面板。可连接电脑。通过界面,您可以将设备集成到您的生产环境中,控制测量,并使用反馈在流程中进行决策。使用经过验证的探针,可以确保测量的稳定重复性和高测量精度。轴向场探头P-A2用于轴向磁场测量,适用于平面或曲面,尤其是孔内的测量。轴向场探头中的霍尔传感器位于距离测量表面2.0mm的规定测量距离处。切向场探头P-T2适用于间隙隙、空腔或工件表面的测量。二、应用界面三、技术规格TechnicalDataMagneticFieldMeter/Magnetometer/Gaussmeter/TeslameterMP-2000测量单位Measuringunits:A/cm-kA/m-Gauss(Oe)-Teslaswitchable(1A/cm=0.1kA/m=1.256Gauss=1.256Oersted=0.1256mT)可选测头Applicablemeasuringprobes:轴向测头AxialprobesP-A2,P-W2andP-A4,切向测头TangentialprobesP-T2,P-T4,P-Z2,P-Z4andP-T4A.直流测量范围MeasuringrangeDC:0-40,000A/cm交流测量范困MeasuringrangeAC:20-20,000A/cm精度Accuracy:inthehomogeneousfield0-20,000A/cm±2%±1digit,>20,000A/cm±3%ofthedisplayedvalue±1digit公姐即TCTf0-200A/cm:0.1A/cm,Resolution:>200A/cm:1Acm,>10,000A/cm:10A/cm频率范围FrequencyrangeAC:10Hz-5KHz峰值保持PeakHold:Impulseduration>=0.1msec显示Display:graphicalPLCoperatingterminalwithmenuguidance,displayofmeasuredvaluesdigitaloranalog,andtrendmeasurement带菜单引导、数字或模拟测量值显示和趋势测量的图形PLC操作终端多语言Multilingualmenunavigation:German/English数据记录Datalogger:500次测量统计Statistics:计数/最大/最小/平均/标准偏差Count/Maximum/Minimum/Average/Standarddeviation连接Interface:RS232接口,带USB线与PC机通讯,过程控制用24伏模拟信号接口RS232interfacewithUSBcableforcommunicationwithPC,24Vanalogsignalinterfaceforprocesscontrol供电Powersupply:230V尺寸Dimensions:145x145x220mm重量Weight:1.8KG四、可选探头轴向测头AxialprobesP-A2,P-W2andP-A4,切向测头TangentialprobesP-T2,P-T4,P-Z2,P-Z4andP-T4A.Axialprobe(P-A2zP-A4,MP>800A,MP-1)Tangentialprobe(P-T2zP-T4zMP-800T)Angularaxialprobe(P-W2)
