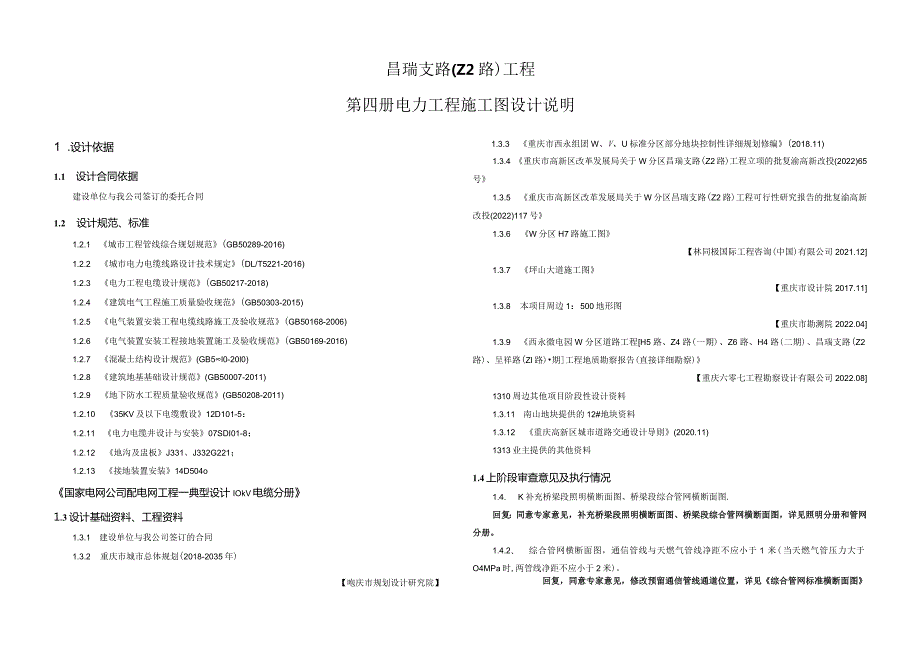

1、昌瑞支路(Z2路)工程第四册电力工程施工图设计说明1 .设计依据1.1 设计合同依据建设单位与我公司签订的委托合同1.2 设计规范、标准1.2.1 城市工程管线综合规划规范(GB50289-2016)1.2.2 城市电力电缆线路设计技术规定(DL/T5221-2016)1.2.3 电力工程电缆设计规范(GB50217-2018)1.2.4 建筑电气工程施工质量验收规范(GB50303-2015)1.2.5 电气装置安装工程电缆线路施工及验收规范(GB50168-2006)1.2.6 电气装置安装工程接地装置施工及验收规范(GB50169-2016)1.2.7 混凝土结构设计规范(GB5l0-2

2、0l0)1.2.8 建筑地基基础设计规范(GB50007-2011)1.2.9 地下防水工程质量验收规范(GB50208-2011)1.2.10 35KV及以下电缆敷设12D101-5：1.2.11 电力电缆井设计与安装07SDI01-8；1.2.12 地沟及盅板J331、J332G221；1.2.13 接地装置安装14D504o国家电网公司配电网工程一典型设计IOkV电缆分册1.3设计基础资料、工程资料1.3.1 建设单位与我公司签订的合同1.3.2 重庆市城市总体规划(2018-2035年)1.3.3 重庆市西永组团W、V、U标准分区部分地块控制性详细规划修编(2018.11)1.3.4

3、重庆市高新区改革发展局关于W分区昌瑞支路(Z2路)工程立项的批复渝高新改投(2022)65号1.3.5 重庆市高新区改革发展局关于W分区昌瑞支路(Z2路)工程可行性研究报告的批复渝高新改投(2022)117号1.3.6 W分区H7路施工图【林同极国际工程咨询(中国)有限公司2021.121.3.7 坪山大道施工图【重庆市设计院2017.111.3.8 本项目周边1：500地形图【重庆市勘测院2022.041.3.9 西永微电园W分区道路工程H5路、Z4路(一期)、Z6路、H4路(二期)、昌瑞支路(Z2路)、呈祥路(Zl路)期工程地质勘察报告(直接详细勘察)【重庆六零七工程勘察设计有限公司202

4、2.081310周边其他项目阶段性设计资料1.3.11 南山地块提供的12#地块资料1.3.12 重庆高新区城市道路交通设计导则(2020.11)1313业主提供的其他资料1.4上阶段审查意见及执行情况1.4. K补充桥梁段照明横断面图、桥梁段综合管网横断面图.回复：同意专家意见，补充桥梁段照明横断面图、桥梁段综合管网横断面图，详见照明分册和管网分册。1.4.2、 综合管网横断面图，通信管线与天燃气管线净距不应小于1米(当天燃气管压力大于O4MPa时,两管线净距不应小于2米)。【咆庆市规划设计研究院】回复，同意专家意见，修改预留通信管线通道位置，详见综合管网标准横断面图设。规划新建电缆沟（管）

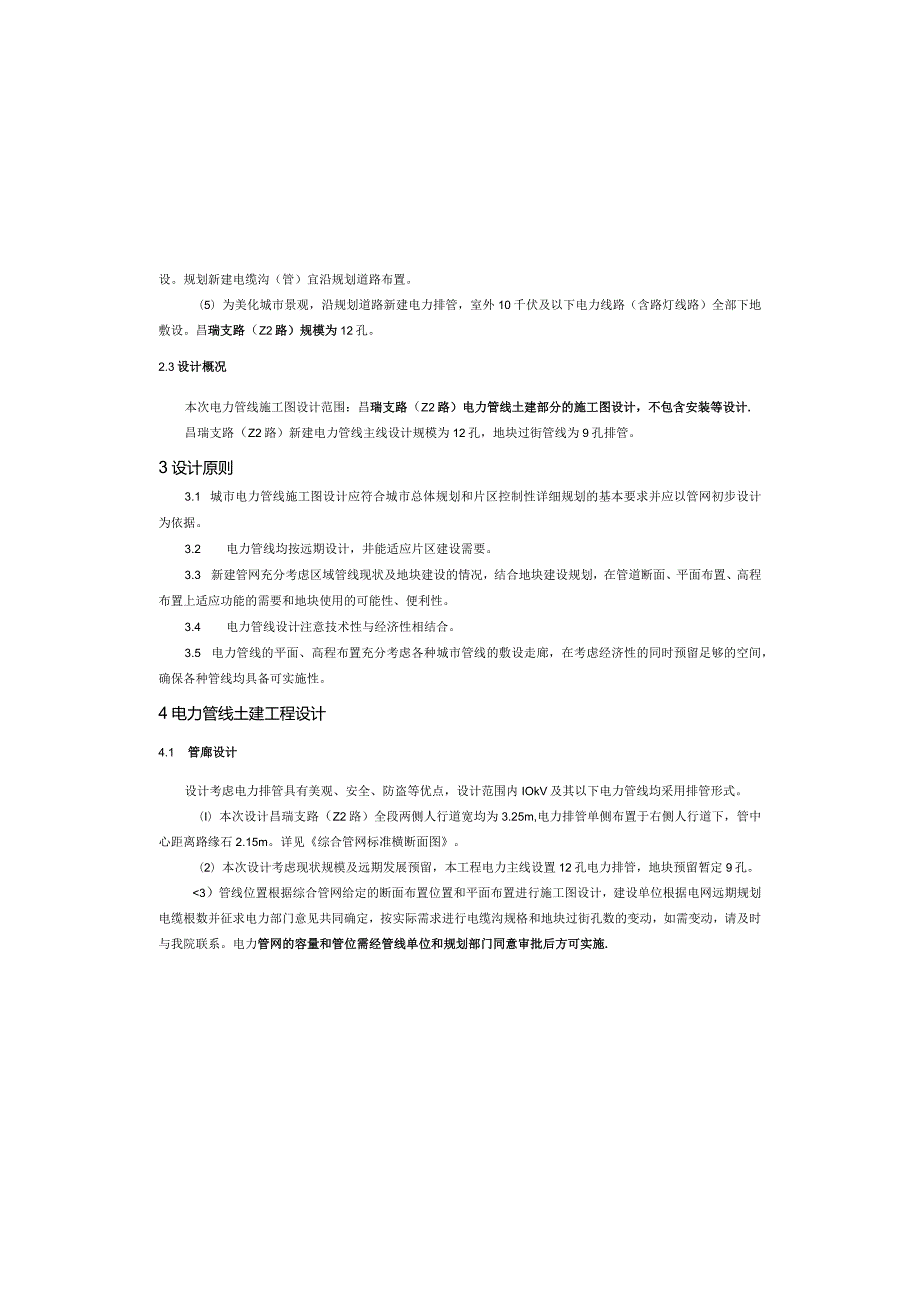

5、宜沿规划道路布置。（5）为美化城市景观，沿规划道路新建电力排管，室外10千伏及以下电力线路（含路灯线路）全部下地敷设。昌瑞支路（Z2路）规模为12孔。2.3设计概况本次电力管线施工图设计范围：昌瑞支路（Z2路）电力管线土建部分的施工图设计，不包含安装等设计.昌瑞支路（Z2路）新建电力管线主线设计规模为12孔，地块过街管线为9孔排管。3设计原则3.1 城市电力管线施工图设计应符合城市总体规划和片区控制性详细规划的基本要求并应以管网初步设计为依据。3.2 电力管线均按远期设计，井能适应片区建设需要。3.3 新建管网充分考虑区域管线现状及地块建设的情况，结合地块建设规划，在管道断面、平面布置、高程布

6、置上适应功能的需要和地块使用的可能性、便利性。3.4 电力管线设计注意技术性与经济性相结合。3.5 电力管线的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，确保各种管线均具备可实施性。4电力管线土建工程设计4.1 管廊设计设计考虑电力排管具有美观、安全、防盗等优点，设计范围内IOkV及其以下电力管线均采用排管形式。（I）本次设计昌瑞支路（Z2路）全段两侧人行道宽均为3.25m,电力排管单侧布置于右侧人行道下，管中心距离路缘石2.15m。详见综合管网标准横断面图。（2）本次设计考虑现状规模及远期发展预留，本工程电力主线设置12孔电力排管，地块预留暂定9孔。3）管

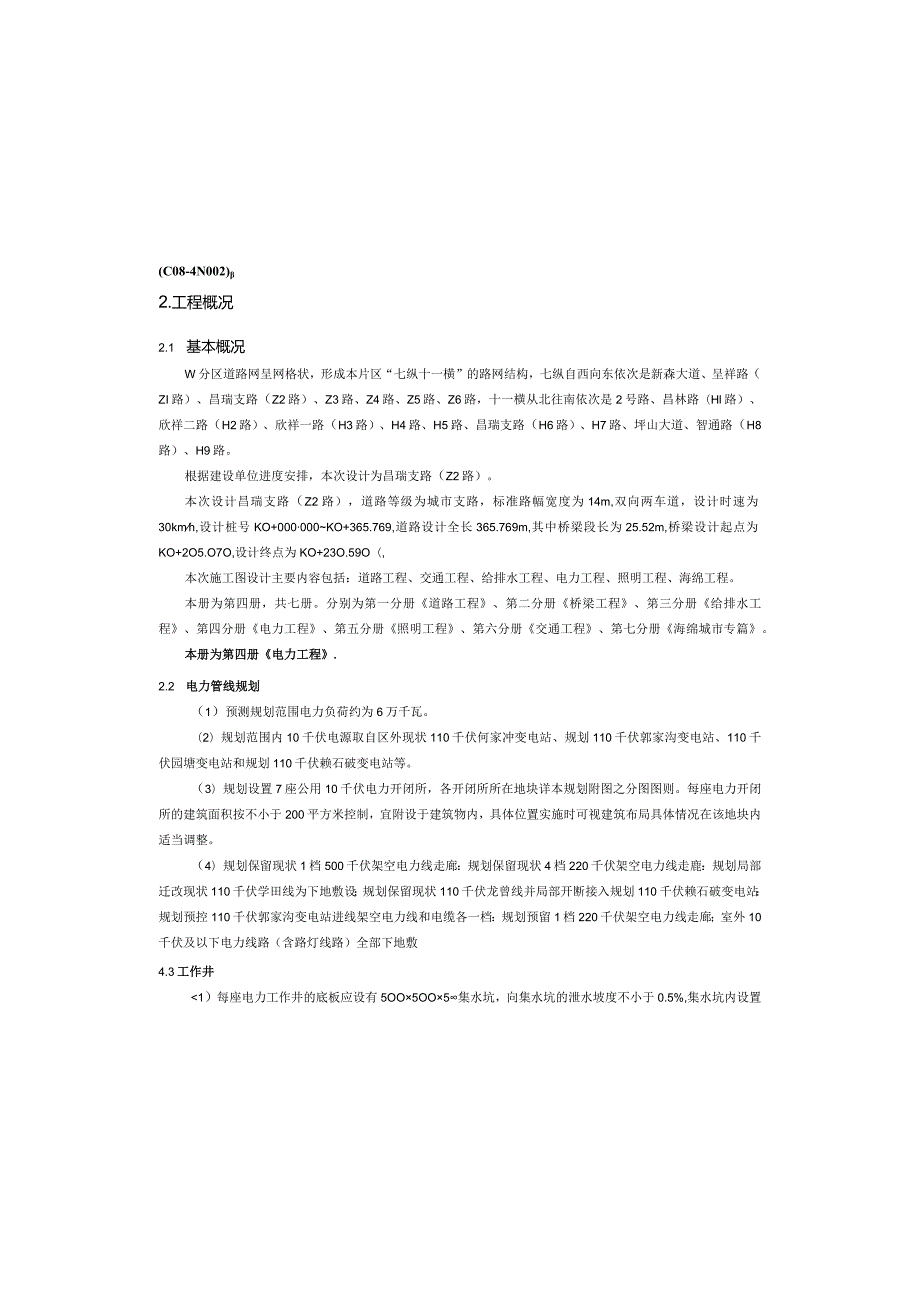

7、线位置根据综合管网给定的断面布置位置和平面布置进行施工图设计，建设单位根据电网远期规划电缆根数并征求电力部门意见共同确定，按实际需求进行电缆沟规格和地块过街孔数的变动，如需变动，请及时与我院联系。电力管网的容量和管位需经管线单位和规划部门同意审批后方可实施.(C08-4N002)2.工程概况2.1 基本概况W分区道路网呈网格状，形成本片区“七纵十一横”的路网结构，七纵自西向东依次是新森大道、呈祥路（ZI路）、昌瑞支路（Z2路）、Z3路、Z4路、Z5路、Z6路，十一横从北往南依次是2号路、昌林路（Hl路）、欣祥二路（H2路）、欣祥一路（H3路）、H4路、H5路、昌瑞支路（H6路）、H7路、坪山大

8、道、智通路（H8路）、H9路。根据建设单位进度安排，本次设计为昌瑞支路（Z2路）。本次设计昌瑞支路（Z2路），道路等级为城市支路，标准路幅宽度为14m,双向两车道，设计时速为30kmh,设计桩号KO+000000KO+365.769,道路设计全长365.769m,其中桥梁段长为25.52m,桥梁设计起点为KO+2O5.O7O,设计终点为KO+23O.59O（,本次施工图设计主要内容包括：道路工程、交通工程、给排水工程、电力工程、照明工程、海绵工程。本册为第四册，共七册。分别为第一分册道路工程、第二分册桥梁工程、第三分册给排水工程、第四分册电力工程、第五分册照明工程、第六分册交通工程、第七分册海

9、绵城市专篇。本册为第四册电力工程.2.2 电力管线规划（1）预测规划范围电力负荷约为6万千瓦。（2）规划范围内10千伏电源取自区外现状110千伏何家冲变电站、规划110千伏郭家沟变电站、110千伏园塘变电站和规划110千伏赖石破变电站等。（3）规划设置7座公用10千伏电力开闭所，各开闭所所在地块详本规划附图之分图图则。每座电力开闭所的建筑面积按不小于200平方米控制，宜附设于建筑物内，具体位置实施时可视建筑布局具体情况在该地块内适当调整。（4）规划保留现状1档500千伏架空电力线走廊：规划保留现状4档220千伏架空电力线走鹿：规划局部迁改现状110千伏学田线为下地敷设；规划保留现状110千伏龙

10、曾线并局部开断接入规划110千伏赖石破变电站：规划预控110千伏郭家沟变电站进线架空电力线和电缆各一档：规划预留1档220千伏架空电力线走廊；室外10千伏及以下电力线路（含路灯线路）全部下地敷4.3工作井1）每座电力工作井的底板应设有5OO5OO5集水坑，向集水坑的泄水坡度不小于0.5%,集水坑内设置一根110UPVC排水管与就近的雨水井相连；如果就近的雨水井底高于电缆井底，在电缆管下用lIOUPVC排水管与低处电缆井连通便于排出电缆井内积水,排水管道坡度按1.5%安装。（2）每座电力工作井的两侧除需预埋供安装立柱支架等铁件外，在顶板和底板以及于排管接口部位，还需预埋供吊装电缆用的吊环以及供电

11、缆敷设施工所需的拉环。（3）每座电力工作井外侧设一组（4根）长2.5米的L50x5镀锌角钢作接地体，在工作井四周均匀接地。 4）安装在电力工作井内的金属构件采用-50x5镀锌扁钢与接地体连接，要求接地电阻不大于10欧姆。（5）电力工作井两侧的排管孔口应封堵。 6）本设计检查井井盖均采用非标预制盖板，盖板适用于人行道上，禁止机动车在电力检查井盖板上停留，检查井盖板应在保护板上层印制醒目的“国家电力”的球形标志，直径为20cm,位置在盖板表面中央，颜色采用艳绿色且具备防腐功能。 8）电缆盖板应路径走廊清晰、表面光洁，同时不能处于绿化和彩砖等掩饰物之下。（9）工作井的设置原则：A.直线段工作井的距离

12、不宜大于65m,在转弯和分支处应设置工作井，以便电缆的穿入和抽出。当有电缆中间接头时，人孔井的尺寸还需考虑中间接头的安装和检修方便。B.电力排管直通、三通、四通工作井均采用大型电缆井。5管线施工5.1 管道放线本工程电力排管放线均按电力管线节点坐标表严格放线，工作井坐标点为主线管道轴线投影与工作井横轴线交点。5.2 沟槽开挖管线沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1：01.5控制（详见管道断面图），如果现场条件不允许，必须采取加支撑等措施。对于填方地段，须在填方进行至管顶标高后方可开挖管道沟槽，填方应按道路路基要求进行。（4）电力管网容量和管位若与规划不符

13、时，不可盲目施工，应及时通知设计单位，并实施时按规划要求调整，保证与规划和综合管网设计一致。（5）桥梁段敷设电力管道时，建议每隔IOm采用C25素泡凝土浇筑固定。（6）本次电力设计范围内，在相交规划道路预留工作井以便电力线路联通。5.3 电力排管（1）电力排管在终端、分支处、敷设方向及标高变化处设置电力工作井。（2） 一般情况下，电力排管在人行道下覆土（管顶至路面）不小于0.5米，电缆排管过街管顶距道路路面不小于LOm。电缆管在施工时沟底平整，电缆管的中心间距大于0.25米，多层电缆管间隔1.5米安装管卡一组，电缆管层间中心间距0.22米，用C20混凝土包封，管卡尺寸以实际排管尺寸为准。（3）

14、电力排管沿线预埋1根-50x5热热镀锌扁钢，在工作井内与热镀锌ffj钢相连接地。全线接地扁钢均需可靠焊接连通，接地扁钢在首端、末端和每100m设置重复接地极，重复接地极采用组（4根）长2.5米的L50x5热镀锌角钢作接地体，全线接地扁钢与重复接地极热热镀锌角钢连接，要求接地电阻不大于10欧姆。接地极设置于靠近地块侧。（4）电力排管应设置纵向排水坡度，不宜小于0.3%坡向电力工作井。（5）电力排管管径不小于电缆外径的1.5倍，每根管子只穿根电缆，电力排管尽可能做成直线。（6）电力排管采用（pl67g电力保护套管CPVC（红泥管），内径为150mm,具体详见木册电力排管断面图。执行标准电力电缆用导

15、管技术条件第3部分：氯化聚氯乙烯及硬聚氯乙烯塑料电缆导管（DlT8023-2007）三施工单位实施前，须取得电力部门认可后方可采购。（8）电力排管的两端口应采取防止损伤电缆的处理措施。（9）电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求。电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。表4-1电力电缆弯曲最小半径电缆类别3芯单芯交联聚乙烯绝缘电力电缆N66kV15D20D35kvIOD12D聚氯乙烯绝缘电力电缆0.4kvIODIOD注；表中D为电填外径.6分支接线（1）在道路电力排管侧线缆可就近接入电力工作井，所有分支接线由管线单位和产权单位自己设计施工

16、预埋，设计提供相关的措施仅供参考，以相关实施单位要求为准，本次仅包含主线通道范围。（2）架空线下地拆除后在地上部分应加镀锌钢管靠墙可靠固定。（3）下地埋敷部分管道应在人行道地面做相应标识，以便后期维护检修。（4）所有接入建筑内的支管及分支附属管道均从电力工作井及预留接口处接出。5）电力排管管径不小于电缆外径的1.5倍，每根管子只穿一根电缆，应做成直线，中间不能有弯曲段，以便于穿线。7现状管线改迁及保护根据前期收集资料，本次设计道路起点接现状坪山大道，现状检查井将位于新建道路路缘石线上，本次设计考虑废除还建，详见本次设计平面图。同时道路范围内存在架空电线杆一根，道路实施时需耍将其进行改迁，具体改

17、迁设计工作由业主单独委托产权单位进行，本次仅对移杆数量及架空线缆长度进行估计，具体以产权单位实施为准。8施工注意事项（1）施工前请电力公司确认规模，施工申请电力管线单位、设计单位、业主、监理参与中间验收和竣工验收（2）过街管线反开挖及回填段施工过程中，邀请设计单位，以会同建设单位、监理单位及质监等部门共同检查该程序。（3）管廊在施工过程中，开挖到其它管道，须及时向业主报告，应采取相应的措施进行保护。（4）本工程中有多处过街管线，施工时应注意与其他管线单位通力配合，避免平面及高程发生矛盾。（5）本次设计为电力排管土建部分，但在施工中应与其他管线统筹安排，协调施工，如遇现场开挖情况与设计不符，应即

18、使通知设计，以便会同其他相关管线一道更改。（6）所有预制和浇筑的混凝I:构件须保证表面平整光滑。模板的形状、规格应保证设计图纸要求所浇筑混凝土构件的规格和形状模板与混凝土的接触面应平整，边缘整齐，拼健紧密、牢固，预留孔洞位置准确，尺寸符合规定。重复使用的模板，表面不得有粘结的混凝上、水泥砂浆及淤土等附着物。（7）施工前应、电力部门、业主及相关入住企业联系并充分沟通，征求意见，并进行审批,5.3地基处理（1）人行道下管线地基承载力不小于0.15Mpa,过街管基础地基承载力不小于0.20Mpa0沟槽在填方地段或沟槽超挖的，管道基础以下必须分层夯实回填，密实度不小于90%。（2）对于地质条件较差地段

19、，如淤泥、杂填土等，必须进行换填。换填材料根据具体情况分别采用原土、砂石、浆砌片石、素泡凝土等，具体采用材料及换填深由不同的地质情况确定。5.4沟槽回澳（1）管线沟槽回填必须在泡凝土及砂浆达到80%以上设计强度后方可进行。回填要求分层压实、对称均匀回填，密实度不小于90%,当工作井位于车行道下时，应在工作井四周采用C25混凝土回填，回填宽度不宜小丁80cm。（2）回填材料采用沟槽开挖的土石方就近回填，但回填料的粒径不得大于0.1m；在道路范围内，压实度应达到道路路基密实度要求。（3）管区（沟槽底至管顶以上LOm范围内）禁止采用推土机等大型机械进行回填。管顶严禁使用重锤夯实。（4）沟槽内破、石、

20、木块、纸袋等杂物清除干净，沟槽内不得有积水，不得带水回填。（5）不良土质地段沟槽开挖时采取的护坡和防止沟槽坍塌的安全技术措施。（6）沟槽开挖后须及时施工、按规范要求及时回填，如遇下雨应遮盖，避免雨水浸泡路基和冲刷开挖放坡面。沟槽开挖后应对施工原因形成的沟槽和不平的也应同时进行处理，以防积水，影响道路路基及管网基础安全。55项量要求（1）电缆排管必须经电力试验单位测试合格后方可使用。（2）图中未尽事宜，应参照国家有关施工验收规范执行。5.6 过街管线处理为保证道路路基压实度，车行道下过街管线的沟槽应待水稳层施工完毕后进行反开挖，开挖边坡最陡值根据不同上质情况按1：0l0.6控制，而后实施过街管线

21、，并采用C25混凝土进行回填至水稳层顶。5.7 地下管线标示地下管线标示做法详见电缆标志牌。序号项目名称单位数量规格1.9孔排管m29l678电力保护套管（红泥管）2.12孔排管m264167x8电力保护套管（红泥管）3.18孔排管m35167x8电力保护套管（红泥管）4.人行道直通井（净宽1.3m）座3详见本册图纸5.人行道直通井（净宽1.9m）座1详见本册图纸6.人行道三通井座37.人行道转弯井座18.手孔井巫2详见国标图集07SDIOI-812l1229.镀锌接地角钢m100L50X510.镀锌接地扁钢m493-50X511.UPVC排水管m150110（按每井15m考虑）12.C25混

22、凝土回填量（过街管）9ID157仅为估算，以实际发生为准13.PVC通信排管（1孔）m328100（双壁波蚊管）14.PVC通信排管（HL）m328100（蜂窝管）15.管卡物219排管配套塑料成品管卡16.现状直通检查并废除座117.现状IOkv架空线改迁m42经估计，以产权单位实施为准18.现状IOkv架空杆改迁根1经估计，以产权单位实施为准19.土石方开挖量n?1715哲估计，以实际收方计20.土石方回填量n1378哲估计，以实际收方计是否同意按本设计施工，如同意此设计，则按本施工图施工，如有异议请及时通知设计按相关单位意见修改。沟道及各节点大样工艺须征得电力公司同意后方可施工，并要求电

23、力公司参与中间验收。(8)电力管线实施时，应根据现场情况与相交的所有道路电力管网延伸接顺，并预留接口与规划道路未实施的交叉路口电力管网接顺。如果过街管标高无法满足覆土耍求时，可采用路面加固措施来保证过街管的安全。如遇管线和工作井位置有重合及冲突时，通告设计方确认后，根据施工现场情况进行调整。交叉口施工时，须与相交道路管线接口位置核对无误后实施，保证管线接顺。(9)土建施工时应特别注意施工场地及基坑排水。施工时应特别注意安全，采取安全措施，杜绝安全事故的发生。(10)施工单位应遵守有关环境保护法律、法规的规定。在城市市区内的建设工程，施工单位应当对施工现场实行封闭国挡，防止或减少粉尘、废气、废水

24、、固体废物、噪声、振动和施工照明对人和环境的危害和污染。(11)施工单位在进行土石方工程时，应注意按规范要求进行合理支护、分层开挖。免槽壁失稳出现塌方，影响施工，甚至造成人身安全事故。(12)所有的材料、产品均应有出厂检验合格证书，进场应按相关程序进行进场检验，所材料应选用国家现行的技术先进的产品，不得采用国家明令淘汰的产品。设计选择的材料型号仅供参考，不做为订货依据，要求满足性能、规格和参数，并符合国家相关产品认证和合格产品即可。(13)施工单位应按照相应的施工技术标准和验收规程对工程施工质量进行全过程控制，每分项工程完成后，必须进行检验，相关各分项工程之间，必须进行交接检验，所有隐蔽分项工程必须进行隐蔽验收，未经检验或验收不合格不得进行下道分项工程。(14)本说明及设计图说未特别予以说明的内容，均应遵照相关施工规范及各种专业、行业技术规范、标准进行。(15)施工中发现问题，或设计资料之间、设计与现场情况之间有不符之处，应及时通知设计单位，以会同建设单位、监理单位及质监等部门共同研究处理，以确保工程质量。9主要工程量表表8-1电力土建工程主要工程量表序号项目名称单位数量规格电力管道
